第一章 概述
1.1项目总体方案简介
2009 年国家广播电影电视总局发布了《广电总局关于促进高标清电视发展的通知（[2009]58 号），CCTV‐1 等9 个卫视频道于2009 年9 月28 日开始高/标清同播，这标志着我国大模发展高标清电视进入了实质阶段。同时，广播影视事业发展步入“十三五”规划，根据广电总局有关精神，2017年是由标清向高清过渡的重要阶段。
旌阳区应急视听宣传平台高清播控系统总体的设计思路是：系统采用可靠、科学、先进的技术，满足各频道节目上载、播出等功能需求，系统设计应适应5～10年的节目制作、播出发展规划，能够满足信号调度、高标清节目同步播出等方面的应用，充分利用电视高清频道播出系统，为户外应急视听宣传平台提供网络流媒体高清播出信号，并确保系统在今后相当长的一段时间内留有扩充的余地。
视频服务器系统采用主、备播出视频服务器，以上载工作站的形式进行上载。主、备播出视频服务器系统拟选用外置存储的同型号视频服务器构成，采用热备份的架构方式；每台播出服务器完成1个频道的播出任务。视频服务器设备确保文件的兼容性和应急状态下功能互备性。
播出系统系统数据库配置2台，主备数据库采用双机热备份软件实现数据库的镜像同步，保证安全播出需求。
系统配备二级存储系统。正常流程保证将来的新闻直播网节目、制作网节目、广告串编等素材通过校验、技审后自动迁移到播出二级存储系统，再由播出二级存储系统迁移到主、备播出服务器进行播出。对于基带信号的上载及文件导入，正常流程直接上载至二级存储，再由播出二级存储系统迁移到主、备播出服务器进行播出。具备通过人工任务指定，将校验审核后或上载导入的素材直接迁移到主备播出视频服务器的功能。系统搭建完成后能够与台内非编制作系统、媒资系统等方便灵活地互相交换共享素材，实现安全高效的文件化流程。
此项目设计方案具有先进性、开放性、具有高可扩展性、高安全性和高可管理特性，同时具备易操作维护性；系统设备选型能实现高指标信号处理，流程设计上能实现高效率业务流转；整个方案具有较高性价比。
1.2 需求分析
旌阳区应急视听宣传平台高清播出系统设计总体目标
旌阳区应急视听宣传平台数字播控系统的设计目标是实现台内1个高清频道的数字化硬盘播出，构架安全、可靠、灵活的智能播控系统。采用高标清嵌入式HD-SDI/SD-SDI的信号格式。整个系统满足台内多种信号的调度、分配，系统软硬件采用先进、科学、可靠的技术，并有很强的系统兼容性和可扩展性，配置灵活、易于操作、便于应急、维护方便。整个数字化硬盘播出系统无单一溃点，系统的技术指标应达到国家广电总局规定的广播级标准。
播出系统整体规划：
?实现1个高清信号频道的数字硬盘播出系统
?系统设计合理，能够为台内频道播出、媒体发布的扩展留出空间和余地
硬盘系统规划：
?上载与播出分离；
?采用主+备的可靠播出方式；
?主备服务器采用分布式架构。
?建立播出节目二级存储系统。
?具备上载自动技审功能
?完善的播出流程控制与管理
1.3播总控系统设计原则
统一性原则
首先，要将应用服务器系统、视音频系统和软件控制系统作为一个整体来考虑。所设计的系统无论在流程上还是在功能上都应很好的与全台节目生产管理系统融为一体。
安全性原则
播出安全性的保障是每个播出系统在设计时最需要解决的关键问题。基于硬盘的播出系统，硬盘作为最关键、使用最为频繁、几乎是唯一的播出节目源，要充分考虑播出服务器的播出安全、上载节目的正确、节目素材的存储安全、素材迁移的安全等等。除此之外，视音频系统的安全与备份也要充分考虑。软件系统要有完备的安全机制与报警措施。系统设计还要平衡备份与简洁、清晰关系。
高效率原则
高效率的业务处理是流程顺畅的保证，为了提高节目送播效率、技审效率等问题，系统设计中需要结合云计算等先进技术进行节目的高效技审、转码处理，并提供业务的状态报告。
高质量原则
在全程文件化网络制播的模式下，为了保证技术质量，根据播出业务模式和特点，合理确定的媒体文件编码格式、封装格式，在数据流程的关键环节采用合理的质量审核措施，实时对信号和文件的内容和质量进行自动和手动的监控和调整。
实用性原则
做到一切面向应用，由应用的实际需求层层下溯，从网络、存储、主机、软件等各个方面对播出系统规模进行量化，设计出实用的系统。
方便性原则
如何让使用者得到最大方便并且符合台内播出人员原有的操作习惯是衡量一个系统人机工程的重要指标。为系统设计完善的备份机制，提供多种操作简易的应急处理方式、友好的软件人机界面，清晰简化的操作流程，尽量贴合操作人员的习惯。
可扩展性原则
考虑到系统适应未来、适应发展的需要，系统设计应具备可扩展性，且扩展不影响现有系统的正常使用。
开放性原则
考虑在基于文件的网络化的体系架构下，播出网络系统应具备开放性，做好与台内制作网、电视剧编辑网等业务模块的互联互通，满足与生产网络支撑平台以及基础网络无缝链接的需求。
高性能价格比原则
考虑在最大限度的保障安全播出的前提下，有效地控制系统购买成本，避免浪费是方案设计时必须予以考虑的问题。
项目实施中先进的管理原则
从项目立项、方案确立、项目实施的过程中，充分引进项目管理、质量控制的先进管理方法，使项目能够按时、保质保量的完成。
第二章 硬盘部分设计
我们对旌阳区应急视听宣传平台播出系统项目进行了仔细的分析和研究，对需求和实际情况和台内进行了深入的交流，并且确定在保障系统安全播出的前提下，努力为台内提供性价比高的解决方案。同时为系统的升级与扩展留出余地。
2.1设计要点
方案系统设计如下图：
.png)

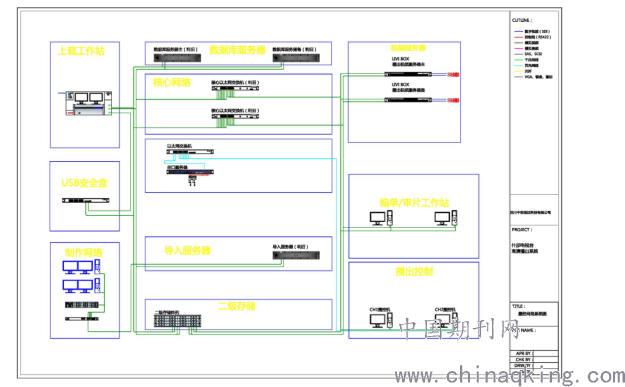

旌阳区应急视听宣传平台播出系统网络图
整个硬盘系统方案的设计重点如下：
1、视频服务器部分：
采用播出视频服务器组成的主+备的分布式结构
播出视频服务器采用多级冗余备份机制
（主备冗余、机器冗余、通道冗余）
构架高度可靠的视频服务器硬盘播出系统
2、上载部分：
采用上载与播出分离的方式，设计1台高标清有卡上载审片工作站，提供1个高标清播出上载通道。支持手动、自动、定时、定长上载功能。采用嵌入式文件技审及MD5校验技术，保证素材上载的安全。
3、采用互为主备的数据库服务器。
4、安全可靠的网络架构，采用具有冗余热备份机制以太网络交换机
5、功能完善的播控系统软件，提供播控流程智能管理机制
6、完善的信号监看报警设计
2.2播出视频服务器
在方案中视频服务器播出部分我们严格按照视频服务器主备冗余备份、播出通道备份的结构方式来设计，极大程度上确保了播出的安全。
视频服务器播出系统设计采用1台格非MagiStream-IP高标清视频服务器，利旧台里现有的1台MagiStream-X视频服务器，完成1个高清频道的主+备播出任务，每台视频服务器为4个播出通道，
核心设备MagiStream-IP高标清视频服务器介绍
.png)
MagiStream-IP视频服务器，作为MagiStream系列的明星产品，有着更出色的表现，它可提供高达4个双向SD&HD通道，或者1个UHD超高清通道，系统的高密度、低功耗和坚如磐石的可靠性在提供高可用性的同时进一步降低了资本支出，简化了工作流程并降低了运营成本，在一个较低成本的2UR平台中实现高效的全媒体解决方案。
MagiStream-IP输出接口为通用的以太网络，采用无压缩的SDI-OVER-IP格式，完全符合SMPTE ST2022-6（IP网络高码率媒体信号传输）和SMPTE ST2110协议标准。同步采用?IEEE1588 PTPv2 (SMPTE 2059-2：2015)，利用差分计算技术可使同步精度达至微秒级，完全满足SMPTE S 2022-7 IP数据包信号无缝路由切换保护协议标准。基于MagiStream-IP视频服务器是通用的以太网络接口，既可以通过IP-SDI媒体网关实现IP流转换成HDSDI信号，送给传统播出平台；也可以直接将IP流推送给新媒体相关业务部门，实现在其他网络平台的节目播出和信号调度。因此可以实现在通用IT环境下构建高融合、高带宽、高扩展、高可靠的广电视音频播出解决方案，不需要专用视频服务器及视音频处理周边设备，符合广电云数据中心建设和大管道建设的需求。
视频服务器关键功能特点：
MagiStream-IP利用虚拟化处理技术，协同多个CPU工作，从而可以锁定足够的处理资源来保证无压缩高清IP视频流的平稳可靠、超低延时输出。采用直接的网络驱动编程，修改网络内核对网络连接的有关限制，从而可以大容量发包，实现了多通道、高清无压缩的IP流播出。
支持无压缩SD（270Mb/s）、HD（1.485Gb/s）、3G（2.97Gb/s）、UHD（12 Gb/s）高稳定IP流输入/出；提供Dual 10GbE全双工光纤链路支持，可扩展为25GbE、40GbE、100GbE全双工链路
多种编解码方式：支持DVCPro25、DVCPro50、MEPG2 I、MPEG2 IBP，H.264
多种文件格式： AVI、GXF、MXF、WAV、MPG、TS、MP4
MagiStream-IP可利用虚拟化Vmotion技术可以将播出运行状态从一台物理机挪到另一台物理机继续运行，可以实现IP流播出服务无感接管，保证了播出安全，这是传统播出服务器无法实现的功能。
MagiStream-IP内置可编程预置无压缩IP流净切换功能，可实现实时直播流IP流与播出流的无缝切换，实现外来信号的转播。另外当正在执行播出服务的虚拟机出现异常时，系统可以自动启动待播服务的虚拟机来接管故障播出服务虚机，系确保播出安全。
MagiStream-IP基于通用IT服务器平台，可以选用任何知名品牌普通服务器或刀片服务器，保证了基础运行稳定可靠，摒弃了传统专业广电服务器硬件，且可以整合切换器、台标机、键控器等功能，为电视台提供了低成本构建和维护的播出系统核心解决方案。
MagiStream-IP基于微服务的应用软件架构，采用网络设备接口协议（NDI）可以实现4路高清IP字幕流实时叠加，外置高清IP流图文字幕服务实现了台标、时标及游动字幕、活动角标等播出；系统利用网络实现高清IP流图文字幕系统与播出端同步联动功能，彻底摒弃了传统的台标机、键控器等广电专用设备。
.png)
2.4数据库服务器
数据库服务器作为硬盘播出系统网络系统的数据中心，为系统运行提供整个播出系统数据的管理、支撑、查询和检索的功能，是系统最重要的设备之一。利旧现有2台DELL服务器作为播出系统主备数据库服务器，主备数据库采用同步IO镜像读写。保证安全播出需求。
数据库服务器配置专业数据库双机热备软件。软件同时安装在两台主机上，用于监视系统的状态，协调两台主机的工作，维护系统的可用性。它能侦测应用级系统软件、硬件发生的故障，及时地进行错误隔绝、恢复，以最低成本提供用户几乎不停顿的计算机作业环境。
工作模式采用双工方式（Active/Active） 两台主机同时运行各自的服务工作，且相互监测对方的情况。当一台主机宕机时，另外一台主机立即接管它的工作，保证工作不间断。
2.5迁移调度管理及二级存储
利旧原有迁移转码服务器和二级存储系统设备，完成播控系统的迁移任务均衡分配，任务管理，具有如下功能特点：
1.分布式迁移策略，迁移模块包括迁移服务和迁移代理两部分，迁移服务严格依照节目单查询、分配迁移任务，迁移代理完成对素材的智能自动迁移，保证节目正常播出。
2.迁移过程中嵌入有先进、精确的数字指纹MD5校验模块，可完全保证素材迁移完整性，成功率，支持断点续传功能。
3.全局可依照迁移量开多点迁移代理模块，可实现多线程迁移、负载均衡、链路冗余迁移策略管理功能 。
4.完善素材迁移策略制定，包括二级存储和服务器之间的素材上传、素材下载、主备镜像存储同步、依照节目单自动维护过期素材、应急手动迁移任务等。
5.完善的可追溯模块日志系统，方便迁移任务统计，日志查询。
6.嵌入流程监控接口，可将迁移进度发布，配合全台监控系统中流程监控部分，使技术管理人员轻松掌控素材迁移进度。
7.支持SNMP协议，可将设备运行状态发布，配合全台监控系统中设备监控部分，使技术管理人员轻松掌控设备运行状态。
第三章 播出控制系统设计
3.1播出控制工作站功能特点
1，各个频道自动播控工作站实现对相应频道应急录像机、视频服务器的通道、切换、主备键控器和字幕机等的自动控制，1个频道配置2台互为备份的播控机完成播出控制工作，任一台都作为其他播控的备份。
2，备播控工作站实时自动检测主播控工作站的工作状态。当主自动播控工作站出现错误，备份自动播控工作站可自动和手动接管控制权并同时发送报警信息。当主自动播控工作站恢复正常，控制权可手动接管
3，播出控制工作站可以检测控制设备的状态，如发现设备出现故障，软件自动切换到应急备份信号源，最大限度的缩短误播时间，自动应急可以切换为手动控制，主播控机损坏或死机时备播控机自动接替切换台控制权并报警。硬盘主路损坏自动切换到硬盘备路并报警
4，系统中任意播控工作站均支持多格式数据备份，可以将数据库信息生成数据文件，也可以将数据文件恢复成数据库信息。发生网络故障时，播控工作站可以将数据文件拷贝到本机，使播出工作正常进行
5，播控机重新启动播出软件时，可以恢复播出现场，自动跳跃恢复故障所应用的时间间隔，按照原有的节目单继续自动播出
6，具有同步主备通道节目播放功能。在由于其他原因造成主备服务器播出不同步的时候，可以将不同步的画面向节目单编排的时间校准
7，为了保证播出所使用所有硬盘节目不被意外删除和节目单不被意外改动，播出过程中可以锁定正在使用的节目单，节目单和其中涉及的所有硬盘素材都不能被更改和删除，保证播出的正常使用；
8，播控机具备完善的播出记录功能。可以将工作人员的操作记录、设备控制记录、设备检测记录等存储到系统日志文件和日志数据库中，只有具有相应管理权限的人员才能够对日志数据进行操作，并可以输出报表。
3.2播出控制系统

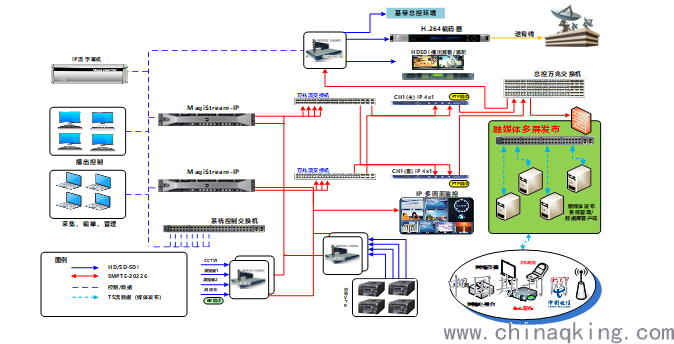

在本方案的设计中我们选用了先进的控制通讯技术，利用网络的实时性、安全性，将发控端及被控端的信号全都接转成网络IP的方式进行控制，美国MOXA公司提供了这样的设备—MOXA Nport RS232/422转IP网络集中控制器。它的优点表现在：
1．基于IP方式的协议使端口共享得以实现
发控端与被控端之间的随意性，只要是能接受的、端口是绝对放开的、通讯间的协仪是畅通的，它们就不受空间、位置等影响可以与对方通讯上得到控制，端口与端口之间的转换也就非常简单、容易了。在本方案中在网络中的任何一台播控机都可以使用MOXA RS232/422转IP网络集中控制器上的任意一个串口。
.png)

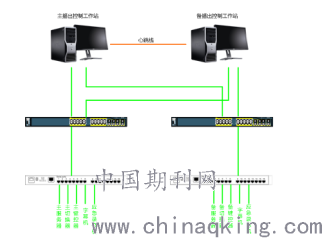

网络控制

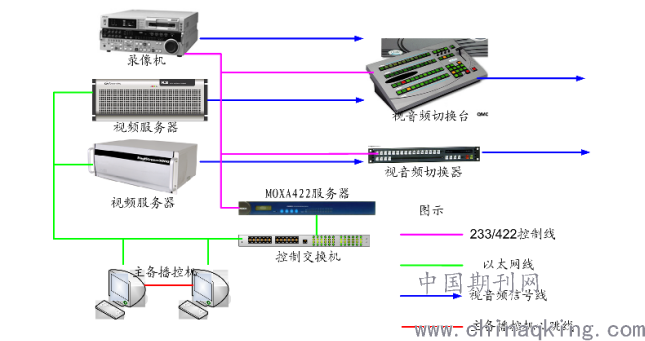

2．实现了对422设备的精确控制
在系统中，所有播出控制工作站可以方便的实现通过网络完成对视频服务器、录像机、切换器、键混、台标等的精确控制。
正常播出情况下，播控机通过网络控制视频服务器实现精确到帧的节目播出，同时播控机通过422服务器随时可以控制切换台、切换器以及应急录像机，在需要时准确的控制切换器切换到需要播出的通道实现自动播出切换。其原理图如下：
.png)
3．离线播出的支持
系统支持离线播出功能，即在播出控制服务器故障时，播出视频服务器仍然能够根据本地节目单进行播出，提高了系统的安全性。
4．灵活的配置方式为将来的升级扩展提供了方便
需要扩展时只需要再增加一台或几台MOXARS232/422转IP网络集中控制器连接到网络交换机即可将系统中可控制的设备增加数倍。
第四章 软件部分设计方案
针对本次旌阳区应急视听宣传平台播出系统改造项目的要求，我公司提供高标清系统播出软件系统的整体解决方案，充分确保播出系统安全、可靠、稳定的运行。
4.1软件总体设计
安全播出是电视台的生命线，是一切工作的重中之重。播控软件系统是播出功能实现的核心，它是维系电视台播出正常运转的最为重要的环节之一。
格非MagiLive 播控软件系统具有安全、稳定、可靠、高质、高效的特点，软件系统充分考虑各种情况下的备份手段和应急措施，确保播出系统的安全播出。同时，格非MagiLive播控软件可根据旌阳区应急视听宣传平台的具体需求进行个性化定制开发，软件升级过程中不影响正常播出。
4.2软件系统主要特点
格非MagiLive 播控软件系统在设计上本着安全、高效、开放、简捷的原则；功能上立足于满足电视台需求、符合未来全台网及系统发展方向的思路，贯穿整个硬盘播出始终。
1，完全符合全台数字一体化网络架构设计，为将来全台网各个业务板块提供了合理、完善的互联互通接口
主要表现在：
?软件系统支持播出系统与将来各业务系统的媒体数据交换，支持多种交换形式；
?软件系统支持多种网络接入方式和文件传输协议；
?软件系统可以完成对媒体数据内容的处理；
?软件系统具有开放的体系架构，支持可持续发展。
2，严格、规范的播控系统软件开发管理模式
格非公司是国内最早的播出系统服务商之一，目前拥有包括多家省级电视台在内的300家以上的电视台播出系统用户。在数字播控系统软件的开发上拥有丰富的经验，公司通过了ISO9001企业认证，国家软件企业认证，格非软件拥有独立自主的知识产权。
格非软件遵循严格的软件工程标准和软件开发过程管理定制研发，还可为用户提供项目定制软件研发服务。
3，功能完善，稳定可靠
格非软件系统在多个省级电视台和数百家地市级电视台成功应用，功能完善，稳定可靠，可满足本次旌阳区应急视听宣传平台的所有软件功能需求。
1.安全可靠的实现对播出系统设备的控制（播出视频服务器、切换台、切换器、字幕机、台标机、录像机、键控器等）。
2.模块化的播控软件管理，包括编单、上载、审看、播出管理、统计、监控等模块。
3.提供基于文件的节目自动技审功能，可检测上载过程中节目素材的加帧、黑场、彩底、彩条等问题。并可在节目素材迁移过程提供文件自动校验，极大提高视音频文件的准确性。
4.支持先编单后上载或先上载后编单的流程及模式。
5.具有良好的数据传输保护机制，对素材迁移进行MD5校验。
6.具有用户管理、权限管理功能和详细的系统操作日志。
7.格非软件系统完全支持国内外各厂家播控系统硬件底层二次开发，可根据用户的要求灵活修改而不受限于国外的技术壁垒。
4.3软件主要模块

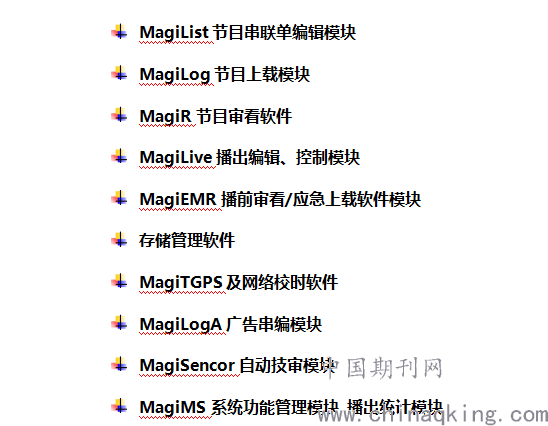

格非 播控软件采用模块化软件结构，开放型软件平台各功能模块既相对独立，又协调一致、紧密配合，具有先进的管理机制，安全的操作流程。其主要模块如下：
.png)
4.4业务流程

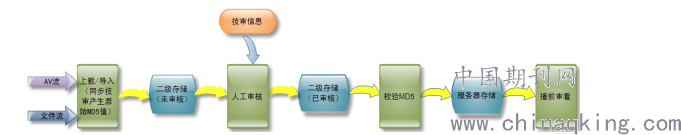

.png)
4.5软件功能说明
4.5.1节目串联单编辑模块
节目串联单编排工作由总编室人员完成。总编室人员拥有节目单修改权。同时系统支持先编单后上载或者先上载后编单得流程，支持excell、txt、xml等格式文件导入。
4.5.1.1系统功能
A.节目代码、时段代码管理
B.节目串联单编辑模块（完成总编单、生成上载任务单、手动添加上载任务、节目单修改）；
C.节目审查（主要包括节目内容审查、广告时段、次序核对）；
4.5.1.2节目代码管理
具有节目代码管理功能。节目代码是全台的节目生产源头，节目生产需要首先产生节目代码，各个节目生产系统利用该节目代码完成节目的生产。节目代码是生产网络系统中节目的唯一标识，所有用于播出的节目都具有唯一的节目代码。
节目代码应全台统一分配，由节目单编排软件自动生成。播控软件在总编室生成节目代码的设计中，充分考虑扩展性，在节目代码定义上为日后全台网统一节目代码分配的要求留出了足够的扩展字段。
4.5.1.3节目串联单编辑

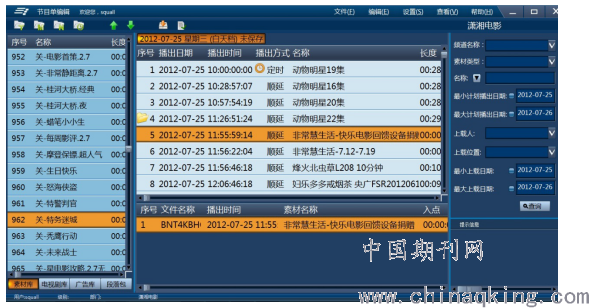

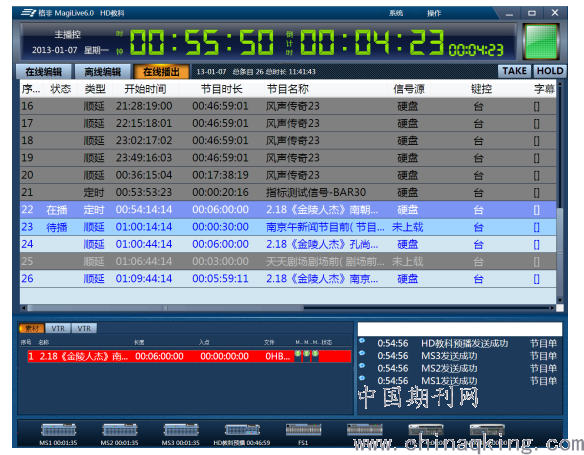

MagiList节目串联单编辑界面：
.png)
4.5.1.4节目串联单编辑软件功能
1)采用全中文操作界面，操作简单方便，采用可视化编单的方式，编单时能够对素材进行回放并获取技审信息。
2)支持节目部门提供的周单以数据库导入或者纸质周单的输入功能；
3)节目单制定支持分档管理，分档制作的节目单在播出中会自动连接成完整的节目单进行连续播出。对于24小时连续播出的节目单，在每一档节目单中会显示出上一档节目的结束时间，并且自动连接计算；
4)可以在播出当天追加新的节目单。但必须确保当前播出节目的完整性，以及当前播出节目和即将播出节目的安全性；
5)具备严格的播出串联单审核制度，审核完毕后，审核人要留有自己的电子签名。只有经过审核的节目单和素材才允许播出使用。当节目单被修改时，数据库统一更新，正在编辑或使用该节目单的用户在第一时间会得到通知
6)可完成手动或者自动绑定素材文件的功能；
7)节目单编排精度精确到帧；
8)提供条目增加、删除、插入、移动、替换等必要的编辑功能。节目单支持剪切、复制、粘贴等键盘快捷键操作。能够实现节目素材的替换功能，并在替换时加以提示；
9)能编辑多种节目的播出方式，如定时播出、定时插播、相对插播、连续插播、保持、延时或者是外部触发方式等；
10)能编辑多种节目备播方式，如数据流磁带、缩编网、节目上载等等，从而生成节目的迁移、电视剧的上载、缩编等任务；
11)可针对固定栏目提前设置相关信息，例如：首播时间、频道，重播时间、频道，重播次数等。可提供节目播出时间与节目代码的比对差错功能，发现错误以醒目颜色标注出来；
12)节目单编排在编单工作站上完成，能编辑多种节目类型，如录像机、硬盘、线路信号等。编单工作站与播出工作站调用的节目单在信号源、播出方式、播出类型等完全一样。在编单工作站完成绑定、审核的节目单发送之后存储到数据库，播出从数据库调出节目单发送即可正常播出，不需要人为修改；
13)节目串联单编辑模块具有播出串联单时间逻辑检查功能，可对播出串联单进行时间的逻辑检查，检查是否存在间隙和碰撞，如发生问题，提供醒目的标识；
14)提供素材库快速查询功能，按照上载定义的规则，系统缺省提供与该频道播出最直接关联的素材，避免在庞大的数据库中长时间搜索。此外可以根据定义的规则手工查询；
15)时间范围灵活设置，可以根据各个频道的不同情况进行针对性的设置，提高节目编排的速度；还可以针对每个不同的频道，设定播出串联单的模板，每天（每周）制单时导入相应的模板，作一些简单的调整即可。数据库有预留字段，方便与用户的其它系统连接，适应用户的特殊需求（例如：磁带管理、数据统计核算等）；
16)支持对各类型素材库中现有播出权素材的智能查询、调用，可从硬盘素材库中直接拖拽节目添加到节目单或者添加录像机和线路信号节目，软件还允许直接添加素材库中尚不存在的硬盘节目，该条目在上载录入工作站上生成素材上载列表，完成上载工作。
17)具备详细的节目表项，节目表中不但具备节目标题等基本内容，还包括节目状态、报警提示、累计时间、信息提示、信号源、插播跟随状态等多种辅助信息。
18)支持广告节目单的嵌入功能，实现广告节目单和播出节目单的自动匹配和嵌入，在自动匹配出现问题时，可进行播出广告段的人工嵌入；
19)在编排好并提交播出串联单时节目串联单编辑模块自动生成上载任务单；
20)提供完善的权限管理，权限控制，独立用户帐号。
21)提供完善的日志、统计、报表功能。
22)节目单的打印功能，可对整个节目单进行打印，也可对选定的数条节目进行打印；
23)对节目单数据智能化管理，节目单的建立、删除、修改由计算机智能管理，各频道互不干扰。

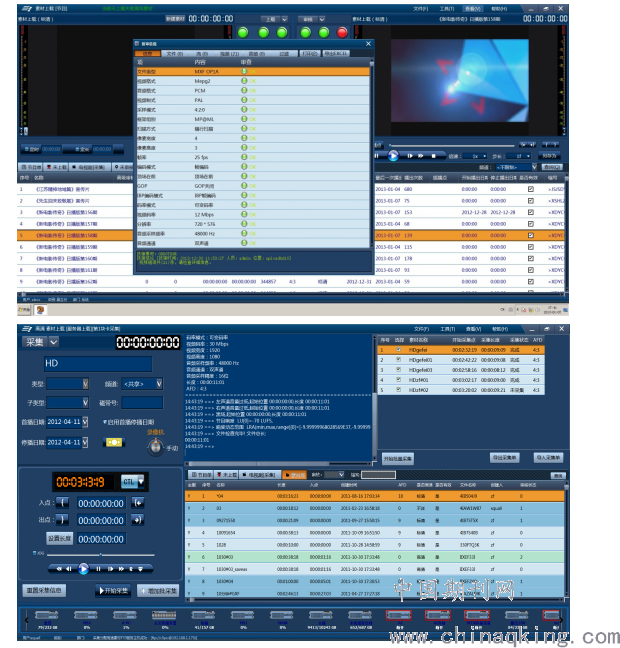

4.5.2素材上载审看功能
4.5.2.1 概述

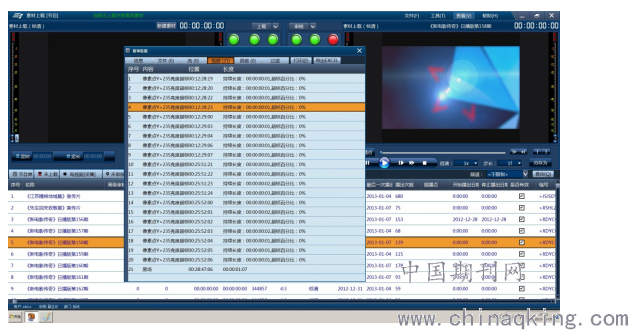

素材上载审看主要用于硬盘素材的上载、审片及管理，为上载人员提供工作界面。按照上载任务类型可以分为：日常节目的上载、线路信号上载、将来的新闻网和制作网系统素材应急上传三种类型，素材上载审看模块同时满足这三种类型上载任务的要求。
总编室在编排好并提交播出串联单时系统自动生成上载任务单，上载人员根据上载任务单进行节目的上载工作，上载节目的描述信息都以上载任务单中的信息为准，上载人员无需再重复进行相关描述信息的输入工作。节目上载完后系统自动将素材与播出串联单进行关联。
.png)
4.5.2.2素材上载审看功能
素材上载审看的基本功能为：把录像机或外来信号采集到上载播出视频服务器及二级存储，可对素材库中的素材进行浏览和编辑、对素材库中的素材进行审看。具体有以下功能特点：
1)节目上载审看模块采用全中文的操作界面，在国内数百家电视台实地应用，成熟稳定，功能完善。
2)支持对各类播出视频服务器、录像机的实时控制，控制达到帧精度。并且能实现对相关控制设备的状态检测和报警。
3)接收上载任务单，任务中包含素材名称、素材ID、播出日期、最晚播出日期、节目类型、节目频道、节目时长、节目播出入出点、磁带条码、磁带中的入点和出点等信息。
4)仿真录像机控制面板，提供JOG/SHUTTLE功能，支持3种时码控制和显示，完全可以在计算机上操作录像机。
5)能够实现录像机、线路信号源，定时、手动上载，根据上载任务单、手动添加上载任务等多种上载方式。
6)支持对上载站本地硬盘、二级存储、播出视频服务器等多级存储区素材的审片。
7)具有自动批量上载功能和批量审核功能。
8)支持未审核素材、审核过的素材以不同颜色不同方式显示。
9)能够实现对编码板卡中编码格式及码率等参数的设置。
10)支持边播边载功能；
11)支持完善的素材同步任务功能，素材文件、元数据信息实时更新。
12)节目预监和审看、编辑功能。可以控制解码通道进行对上载节目的预监、审看和实时编辑功能，提供类似录像机的JOG/SHUTTLE功能，支持快进、快退、暂停、停止、播放等操作和卷滚条快速搜索，可以提供上载素材的重新打点功能，保证节目质量和内容符合播出的需要。另外，审看支持素材的逻辑长度和物理长度两种审看模式。
13)素材上载审看能够实时显示上载工作站硬盘的剩余容量，当超过设置容量上限水平线时，具备报警功能，方便硬盘空间的合理分配使用。硬盘的空间可以由系统管理员按照频道来划分，限定使用，保证每个频道的正常播出；
14)上载工作站可以受播控工作站的控制，录制正在播出的节目。也可以实现边上载边播出。
15)具备嵌入式技审和MD5校验功能，上载后的素材通过软件的算法自动检测出节目素材中所隐藏的加帧、黑场的问题，提高审片的效率。在素材的迁移过程中，播控软件系统利用MD5校验技术，将视音频素材文件在迁移中的准确率提高到99.999 %，确保素材迁移的“万无一失”。
16)具有嵌入式响度控制功能，上载同时完成对素材的响度控制。
17)能够接收将来新闻网和制作网系统转码迁移的素材，并完成对素材的审看和自动校验任务；
18)上载软件具备严格的审核制度和认证设定，准确纪录审核人员的电子签名。
19)具备完善的权限管理功能，按用户可使用的功能模块、站点、每模块可使用功能等独立设置用户权限。
4.5.2.3素材上载审看模块具备的接口
1)素材上载审看模块具备与编单软件的接口，能读取上载任务单，上载完毕后的节目能与串联单自动关联；
2)具备与播出素材管理软件的接口，实现素材的迁移和管理。
3)具备与监控软件接口，素材上载审看模块在执行上载任务时能够驱动上载信号监控软件开始监控；
4.5.3节目素材管理模块
4.5.3.1 概述

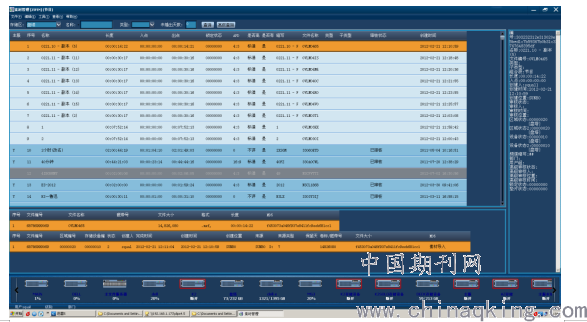

播出素材管理是以素材管理为核心，包含素材获取、存储、发布，具备多种迁移策略，以节目单为核心进行驱动，进行播出视频服务器系统内素材生命周期的管理。素材管理软件功能包括：存储管理、素材迁移管理、信息统计、策略制定等四个方面。存储管理对二级存储系统、播出视频服务器群中的素材进行统一的管理，能够提供对新闻网和制作网系统的接口；素材迁移管理根据一定的策略自动或手动在二级存储系统与播出视频服务器群中进行素材迁移。能够提供对新闻网和制作网系统的接口，接收通过新闻网和制作网系统迁移过来的素材，并且对迁移状态实时有效地进行管理；信息统计对素材的上载、播出、迁移等相关信息进行统计和日志记录，达到全方位有效地进行素材管理的目的；策略定制对素材的管理和迁移方面的策略进行定制，便于系统能有效地、更加智能地按照要求自动地进行工作。
.png)
4.5.3.2 素材管理模块功能特点
1)承担播出素材管理任务，具有合理完善的素材自动迁移、管理、删除策略，结合二级存储系统、新闻网和制作网，具备高的安全可靠性和界面友好性。
2)完善的与二级存储系统、公共平台、广告制作网系统之间的接口，满足与二级存储系统之间紧密联通的需求；
3)在二级存储系统故障时，具备从上载系统直接到播出系统的备份迁移策略；
4)系统兼容、扩展能力强，能支持各主流品牌的播出视频服务器以及存储设备，软件能通过配置很方便地在线增加服务器或存储节点，而不需重新修改软件。
5)能通过用户权限设置，向不同级别的用户开放不同的素材管理权限；
4.5.3.3 素材存储管理功能
对于硬盘播出系统，素材的管理是整个系统能够高效、有序运行的保证。其主要功能为：
1)能够实现二级存储系统、播出视频服务器群分级存储管理。在提供给用户的存储界面上将二级存储系统和播出视频服务器的存储都当作一类来管理，在素材管理上将二级存储系统和播出视频服务器当作一类来管理，真正体现了二级存储系统是播出视频服务器存储容量的扩展。
2)能实现对素材的存储位置和状态的管理。能对素材当前在播出系统各服务器中的存储状态、迁移状态、审核状态等等进行管理。能对播出系统中各个存储体中的素材有效地进行统一的检索和管理。
3)具备完善的与上载、播出、总编室等相关软件的素材管理模块的接口。
4)能够根据定义的策略对二级存储系统、服务器群中的素材进行同步、迁移、回迁、自动删除等操作，并且可以按照用户的权限提供手动删除功能。
5)能提供素材的一致性检查：建立素材完整性、一致性检测机制，对迁移的素材、新上载的素材在迁移任务或上载任务结束后自动进行该素材的一致性检查，能手动对库中所有素材进行一致性检查工作。出现问题时，软件提示报警并提供相应的处置信息。
6)具备自动QC和MD5校验功能，通过软件的算法自动检测节目素材中所隐藏的加帧、黑场的问题，而不需要靠人眼去识别，提高了审片的效率。在素材的迁移过程中，利用MD5校验，提高了视音频素材文件在迁移中的准确率，确保素材迁移的“万无一失”。
7)能对素材质量进行控制管理。对素材是否完成节目负责人审核、自动技审、导播审片、上载审片、播前审看等质量控制环节的工作情况进行记录管理。
8)具体素材属性定义包括：
a)素材名称：标注该素材的名称；
b)素材类型：对素材进行分类，如电视剧、文艺、专题等；
c)素材版本：主要针对广告，如春天版、儿童版等；
d)素材ID：素材系统中的统一编号；
e)压缩率：采集该节目所用的MPEG-2 数据流带宽，如15M、12M、10M等；
f)已播出次数：该素材已经播出的次数；
g)可播出次数：该素材可以播出的次数；
h)保存方式：该素材的保存方式，如永久保存、可以删除、归档保存三者中的任意一种；
i)有效日期：该素材可以参与播出的日期；
j)上载人员：上载该素材的操作人员的名称；
k)审查人员：审查该素材的操作人员的名称；
l)上载时间：上载该素材时的时间；
m)迁移时间：该素材迁移的时间；
n)素材长度：上载素材的长度；
o)素材入点：节目用于播出时的开始点；
p)素材出点：节目用于播出时的结束点；
q)素材准备类型：素材是上载系统上载的，或是二级存储系统来的；
r)播出方式：插播、跟随、顺播、手动等；
s)素材组：通过建立素材组，可以将一定顺序的短素材绑定，素材组可以长期存在，固定的素材组可以重复使用，不用每天都重新编辑素材组，支持在素材组中做插播；
t)字幕：预留好与字幕播出系统的接口，能实现字幕播出单的整合。可设定辅助播出设备，如台标，字幕键等，并可设定上键的时间和频率
9)具有丰富的素材查询方式，可以根据素材名称，文件名称，节目类型，创建时间，素材类型，磁带编号，存储位置，素材时长，审核时间，有效日期，创建者，审核者，限播次数，过期素材，超过播出次数素材等条件单独或组合查询,方便用户对素材的查询和管理；可以保存查询的条件，用于今后的查询使用；
10)设有回收站，可以避免因误操作引起的节目素材的损失。
4.5.3.4 素材迁移管理功能
依据系统中的播出串联单按照事先设定的迁移策略实现播出视频服务器、二级存储系统等系统之间的多向迁移。
具体功能为：
1)系统兼容好，能支持各种品牌的服务器之间进行素材迁移。完成播出视频服务器等多个服务器间、二级存储系统、新闻网系统、制作网等系统之间素材迁移和传输工作，能对迁移任务进行统一的管理；
2)支持集群的工作方式，无单点故障，文件迁移带宽可以通过增加迁移服务器动态增加带宽。
3)具备播出串联单动态监测机制，可自行设定间隔，定期检测播出节目单的更新（修改）情况，及时建立并完成相关素材的迁移任务。同时，支持手动的操作，增加系统的灵活性。
4)能够定义素材迁移优先级。系统能够根据策略自动定义出素材迁移优先级，可手动修改素材迁移优先级别，系统根据素材优先级别进行迁移工作，首先保证优先级高的素材迁移任务。
5)实现对播出视频服务器群间镜像迁移的管理。
6)实时的素材迁移状态的管理，提供素材迁移过程的信息，包括被迁移素材的文件名称、标识、大小、迁移进度、已迁移的时间和剩余的迁移时间。
7)素材管理软件实现迁移带宽的分配管理，提供充足的带宽满足重要的、紧急素材的迁移；

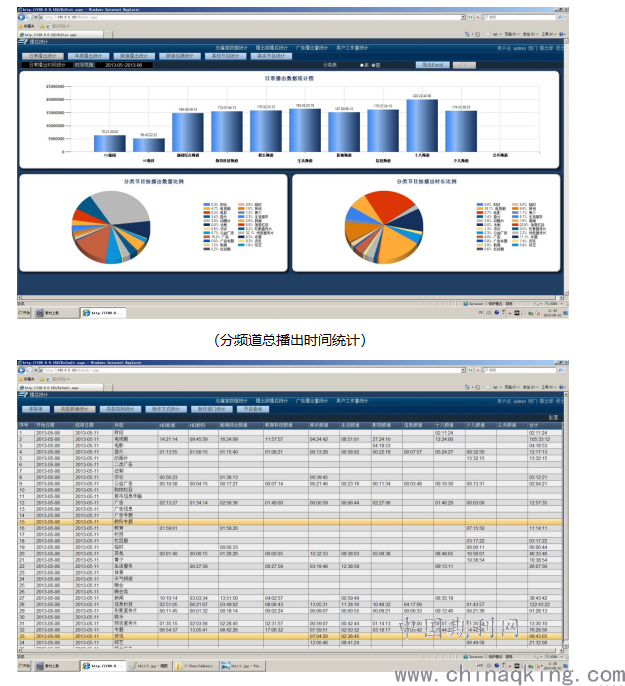

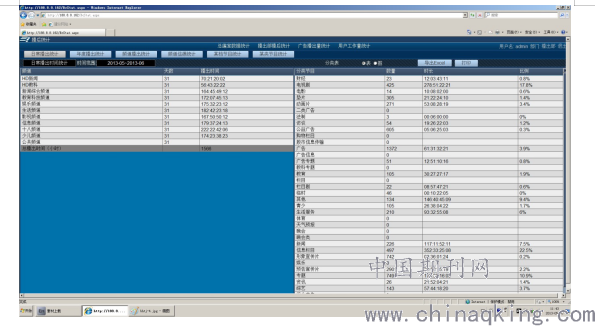

4.5.3.5 信息统计管理功能
1)素材迁移信息统计：对每条素材迁移信息的统计，包含节目源，迁移的目的地，迁移时间，用时等信息的统计；
2)素材播出信息统计：可对每天播出的素材进行各种统计，如每个频道每天的播出时间、素材在各频道的播出次数、最近一次的播出时间、每天各频道首播的节目量、各类节目在频道节目中的比例等信息的统计。此外对其他非硬盘播出方式（VTR或者线路信号）的素材播出信息也能记录和统计；
3)素材辅助信息的添加：如上载或者导播发现素材中出现不影响播出的一些小问题，软件对使用该素材的人员进行提醒，对其添加辅助说明信息。
4.5.3.6 策略制定功能
在播出视频服务器系统中，采用策略描述的方式对节目迁移准备工作来进行定义。自动迁移策略用来规范和描述节目播出内容在存储系统中自动迁移方式，由自动迁移系统进行解析、驱动和执行。播出视频服务器系统素材管理软件主要负责按照预先定好的策略自动地完成素材的管理和迁移工作，所以策略的制定是素材管理软件有效地运行的核心。素材管理软件涉及到的策略包括：素材管理策略、素材迁移策略和应急策略。
1)素材管理策略：主要指素材的自动删除策略，包括：播出视频服务器素材的删除策略、二级存储系统素材的删除策略，如能够按照素材基本信息（最晚播出日期或可播次数）或者按照服务器的存储容量水位线等进行素材删除。不同类型的内容（素材）其删除策略是不相同的，素材管理软件能根据策略对不同类型的素材进行单独删除、统一管理；
2)素材迁移策略：素材迁移策略的制定以播出串联单为核心进行，正常情况下的流程是：根据播出串联单和定义的迁移策略，上载服务器完成节目的上载审片后先迁移到二级存储系统，新闻网系统和制作网中的素材也先上传到二级存储系统，然后由二级存储系统作为素材的统一分发平台迁移至各播出视频服务器。素材迁移策略是指按照上述的流程去定义各个迁移环节的时间节点，然后系统自动去完成各个环节的素材迁移工作。此外，素材迁移策略还包括素材迁移优先级的定义，比如新闻、广告类素材迁移优先级别高，主频道等重要频道的素材迁移优先级别高等；
3)应急策略：应急策略是指当系统中某个设备故障需要启用应急设备时的素材管理和迁移的策略。能够按照发生故障的设备去定义多个应急策略。如在应急状态时（链路故障或时间紧迫时），新闻网和制作网系统的素材可以直接迁移到上载服务器，由上载服务器直接向主备播出视频服务器迁移素材，在素材迁移任务较少的时间（例如夜间）需要长期保存的素材由主备播出视频服务器向二级存储系统回迁。应急策略包括：单个播出视频服务器故障应急策略、二级存储系统故障应急策略、单个素材管理系统故障应急策略等等；在定义好各种应急策略后，素材管理软件支持手动应用新的策略，确保系统在应急情况下能够按照预定义好的应急策略进行素材管理和迁移工作。
4)紧急策略：应急策略是指当系统中当素材来不及上载时需要启用紧急设备时的素材管理和迁移的策略。
4.5.3.7自动技审模块
自动技审是通过软件自动分析被检素材的每一帧视频和音频信号，并将解析出的数据与相关标准进行对比，从而确定被检素材中是否含有黑场、静帧、彩条、静音等技术问题，并在认为有问题的地方打标记点，供人工复检使用。文件技审系统和文件传输校验系统能够有效提高播出准备环节的业务有效性，保障节目播出内容的高质量、高稳定性和高安全性。
.png)
在文件检测方面可以检测：文件大小、比特率、文件头信息、素材打包信息等
在编码检测方面可以检测：编码方式，宽度高度，码率，文件长度，最大GOP长度，音频格式，音频采样率，音频声道等信息。
在内容检测方面可以检测：视频可以检测黑场，彩场，彩条，静帧；音频可以检测静音，音频过低，音频过高。
能够自动对无技审信息的素材进行技审，可以一次性领取多个任务，并且可以同时技审不同格式的高标清素材，平均速率达5-6倍速。另外还可以提供手动技审功能。
文件技审系统具有开放性，可支持对广电行业大部分播出及制作格式素材的审看功能，包括高清及标清素材，支持对MXF,AVI打包格式，MPEG-2全I帧，MPEG-2 IBP帧格式素材的自动技审。
在技审结束后，可以根据用户设定的技审标准，自动对技审素材编辑技审等级，生成技审报告。
.png)
自动技审功能如下：
1)支持MD5 校验码校验等功能；
2)支持文件元数据检查功能，可获取格式、比特率、量化、帧频、GOP、宽高比、彩色格式、VBV 缓存、文件大小信息；
3)提供素材的一致性检查：建立素材完整性、一致性检测机制，对迁移的素材或在迁移任务结束后自动进行该素材的一致性检查，也能手动对库中所有素材进行一致性检查工作；
4)支持对文件格式的检查，保证文件格式符合播出视频服务器要求格式；
5)支持检查节目代码是否正确，检查节目素材的元数据信息是否正确；
6)支持MXF OP1a标准、MPEG2格式文件；
7)能够自动判别视频信号黑场、彩条、静帧、彩场、雪花场、色彩丢失、单色等故障，自动判别音频信号丢失和音量过大等，能够详细、准确记录故障时间、故障类型，故障门限值可由用户自行设定；
8)对于不同的内容类型和节目源可设置不同的模板和类别；
9)音频测试：测试编码标准，类别，级别和编码错误的句法校验，取样率，比特率，播放时间，通道数，每一通道的峰值和最小信号电平等；
10)技术审看效率能够达到5-6倍速以上；
11)具有自动和手动纠错功能；
12)节目通过技审审看后可以根据手动送播命令或自动送播策略完成节目送播；
13)可生成自动技审结果清单，发现故障后能及时提交故障报告。能够允许用户针对故障的不同严重程度设置不同的故障级别，并能够设置不同的处理预案和策略；
14)增加人工复核功能，对审查后有故障的节目素材文件进行进一步审核和确认，可以人工审核通过素材；
15)可以根据具体情况对自动技审列表进行修改，通过设置素材文件的高优先级来提前自动技审的顺序，也可手动调整；
16)自动技审系统将对文件做出技术评价，并将评价结果写入素材文件元数据中。自动技审输出结果将分为A/B/C级别：
i.A级表示素材文件技术环节无问题，可用于播出，可自动将该素材文件提交进入下一个审查环节；
ii.B级表示素材可能存在可能造成播出事故的技术问题，并提供技术问题出现的时间点及时长。对此类文件可通过软解码的方式对文件进行播放审看。如果确定该故障不影响播出，可确认通过，该素材即可进入下一个审查环节；如果无法确定该技术问题是否影响播出，可将其提交给相关技术部门进行进一步人工技术确认；如果确认该素材存在问题，不可用于播出，禁止该素材文件进入下一个审查环节，并通知相关制作单位，修改该素材并要求重新提交；
iii.C级表示该素材存在造成播出事故的技术问题，可自动禁止该素材文件进入下一个审查环节，并通知相关制作单位，修改该素材并要求重新提交；
17)具备完备的日志查询功能、统计、报表功能；
4.5.4内容审查软件模块
当节目文件发送到二级存储系统之后，在对该条节目进行技术审查后，根据需要进行内容审查。
4.5.4.1节目内容审查功能
节目内容审查采用软解码审看的方式，在VGA显示器上显示文件内容。
节目内容审看的内容有：检查节目代码是否正确，如果错误可进行人工修改；检查节目素材在申请、制作环节填写的元数据信息是否正确，如果错误可进行人工修改；检查播出的内容是否满足相关的要求。审查工作站可根据节目代码查看该节目代码相关的信息。节目内容审看通过以后编单软件即可将该素材与串联单进行关联，并可根据手动送播或者自动送播策略完成节目的送播。
节目内容查看软件功能如下：
1)可远程浏览二级存储系统中的所有素材元数据，包括浏览素材首帧画面；
2)可远程修改素材元数据，可手动或者自动删除单条或者多条具体素材，可定期删除满足一定条件的节目素材；
3)可灵活设定素材删除策略；
4)采用软件审看方式，不需占用任何额外的编解码设备；可采用流媒体方式或者远程下载到客户端机器中软解码审看；
5)能够灵活控制，可实现电影播放软件的一般功能（播放、暂停、快进、快退等），可实现逐帧审看，播放精度能够实现从1帧往上连续可调；
6)内容审看窗口大小满足审看要求；可输出到监视器或者工作站显示器上审看；
7)能够边审看边修改元数据，修改后的元数据替换二级存储系统中对应素材原有的元数据；
8)可边审看边记录审看中遇到的问题，这些问题可形成单独文件与原有素材进行绑定；
9)可通过简单选择，确定内容审看通过与否；
10)内容审看通过以后，可手动或者自动完成节目向播出系统的送播；
11)可自动根据用户操作，修改节目素材在整个制作迁移播出流程中目前所处环节的状态；
12)可向各个业务部门反馈节目素材的问题，根据实际问题、时间节点针对不同部门提供具体操作建议和要求；
13)支持节目素材打点功能，支持多条素材打包功能；
14)具备时长计算功能；
15)可生成低码流内容存至本地；
16)可查看二级存储系统容量；
17)具备BYPASS功能：即不审看直接通过功能；
18)具有学习功能，可将遇到的问题以及处理方法自动或者手动记录下来，为日后问题的处理提供范例；
19)提供完善的权限管理功能；
20)提供完善的日志、统计和报表功能；
4.5.5播出控制软件
4.5.5.1 概述
播出控制软件模块主要通过控制播出视频服务器、切换设备、录像机以及字幕机等设备根据播出串联单完成全台各频道节目的播出和台标、字幕叠加工作。
播出控制软件模块安装在播出工作站中，每频道配主备工作站，控制主备播出视频服务器解码通道，并通过控制信号倒换装置，实现播出相关设备的共享控制。正常情况下由主播出工作站控制所有设备，如出现故障，备工作站可及时接管播出相关设备的控制任务，实现热备份和热切换。
.png)
4.5.5.2播出控制软件模块功能及特点
1)界面设计简洁、美观，操作方便。对录像机和切换台等控制设备有美观的仿真界面，能够在软件上对它们进行完全操作控制。
2)播出控制软件模块支持各类切换台、切换矩阵、录像机、播出视频服务器等设备，支持多种控制协议。对各相关设备的控制达到帧精度。
3)播出控制软件模块提供界面化的软件配置方式，配置操作简单。比如：进行主、备工作站配对；设备的申请和释放；以及其他相关配置。
4)主备播出工作站中各播出控制软件均能独立完成全频道播出的任务，可通过控制信号倒换装置，实现播出相关设备的共享控制。
5)系统支持全硬盘自动播出和盘带结合的自动播出方式。支持录像机和服务器的热并行播出。
6)支持录像机共享，可以控制422矩阵，连接或者释放录像机的控制权，对共享录像机的连接配置简单。
7)自动发送上载任务，支持边播边上载。
8)播出控制软件模块可以根据播出串联单自动控制播出切换矩阵和画面分割器在大屏上显示需要监看的信号。
9)播出控制软件模块不但可以新建和编辑节目单，还可以通过文件导入的方式接收外系统的节目单，如节目编排软件编排的节目单等，支持多种文件格式。大大提高节目单编辑的效率，降低人力成本。
10)提供多种节目编排方式的组合，支持顺序播出、定时播出、手动播出、定点插播、顺序插播、触发插播、跟随插播、定长插播,不定长插播,跳播等等多种切换方式。
11)具有触发、延时、紧急信号等处理节目播出的应急措施,系统手动控制的优先级高于自动控制,播出值班员在应急时可手动干预播出。
12)提供保持、手动切换、主从切换、垫片播出等多种手动干预手段。
13)支持素材包的播放，可将多条素材封装成一个素材包进行播放。
14)提供准确的播出串联单逻辑时间检查功能。能对普通节目、定时节目、插播节目、广告节目以及字幕角标的播出时间进行逻辑时间检查，发现问题时能够在串联单上提供醒目的报警提醒标志。能够对待播的硬盘素材进行实时检测，提示需要上载的硬盘节目。对于没有及时上载的节目进行报警提示。对于节目单在追加或编辑后进行深度检查，如果有异常将进行报警提示。
15)播出控制软件模块定义了完善的串联单的修改策略。节目单中待播的节目播出顺序可随时调整,可作添加和删除,在一台主或备机上修改的播出表可以自动实时拷贝到另一台备或主机上；
16)智能化主备切换功能，可实现主机报警或者故障时系统自动进行主从切换操作。
17)在节目切换后进行状态复检工作，可自动进行命令重发。
18)播出控制软件具备离线播出功能，在数据库服务器或网络故障时，播出控制软件可继续运行。播控工作站支持多格式的数据备份，可以将数据库信息生成数据文件，也可以将数据文件恢复成数据库信息。发生网络故障时，播控工作站可以依靠本机数据文件，使播出工作正常进行。
19)播出控制软件可定时保存串联单，当软件意外关闭时，重新启动播控软件后能自动恢复关闭前状态。
20)播出控制软件模块能够实现设备状态的检查、提示和报警，包括的内容：
a)矩阵或切换开关不在线或没有在自动状态上，这可能导致系统无法正常切换，软件模块能够对此进行检测和报警。
b)硬盘服务器上编解码、控制接口等出现异常可能导致系统无法正常工作，软件模块能够对此进行检测和报警。
c)对备播录像机的错误状态检测报警，如未上电、未在遥控状态、没有录像带等。
d)能够检测待播硬盘素材是否存在，素材和节目关联是否就绪、是否一致。
e)能够对其它可控外设的非正常状态进行检测报警。
f)网络系统如果出现异常，能够检测是否能正常通讯并显示或报警。
g)系统时间的显示。
h)在播节目的正计和倒计时计数的提示。
i)切换前10秒进行声讯提示。
j)对所有的可以控制设备均能提供实时的状态检测和提示。
21)支持分级警报，能根据异常情况的轻重缓急，对警报进行分级，提供不同的报警手段和警示界面。可以定制报警的级别、报警方式和忽略方式，各频道的报警声音都各不相同便于区分。
22)对备播录像机的控制支持通过TC码或CTL码控制磁带播出。
23)能实现与字幕机的协同工作，将各频道的字幕机看作一个服务器端，播控软件通过串口与其进行数据通信控制字幕的播出。播出串联单变动后，自动更新字幕机的节目单。
24)对播出中的各种操作有详细的权限管理，对可能中断播出的操作提供密码保护。
25)完备的日志记录。对用户操作日志、软件运行日志、节目播出日志有详细的记录，并且查询方便，可读性强。
26)支持24小时不间断连续播出
27)支持P2、蓝光的控制
4.5.5.3播出控制软件模块具备的接口
1)具备与编单软件的接口， 能够读取串联单。
2)具备与素材管理软件的接口，能实现对素材的检索。
3)具备与字幕播出软件的接口，能对字幕播出软件的素材库进行检索，能实现根据播出串联单编辑字幕播出单，并且能控制字幕机进行播出。
4)具备与系统监控软件的接口，能提供各频道当前播出信号源，实现以串联单为核心的监控。
4.5.6 GPS及网络校时软件
1)采用GPS+网络校时方式
2)采用渐变调节功能，自动校时情况下禁止时间突变
3)支持手动调节。
4.5.7控制及接口软件
1)具有与广告编排软件接口
2)具有与公共传输平台接口
3)具有报警信息输出接口（RS232/422）。
4.5.8系统综合管理软件模块
4.5.8.1管理功能
1)权限管理
设备权限、软件权限、用户权限等的分级管理，不同级别用户拥有不同权限，包括高级管理权限、普通管理权限、高级操作权限、普通操作权限等。
2)日志管理
播出日志、播出操作日志、素材管理日志、上载日志、基于日志的事故追踪机制。
3)数据统计
广告量统计、上载统计、播后统计等。
4.5.8.2播后统计内容
A、播后节目相关统计
1、分频道总播出时间统计
2、分频道信号源统计（转播，直播）
3、分频道节目类型播出时间统计
4、实际开始时间和总编室设定时间存在的误差统计
5、实际播出长度和总编室设定播出长度存在的误差统计
.png)
（分频道信号源统计）
B、广告播出情况统计

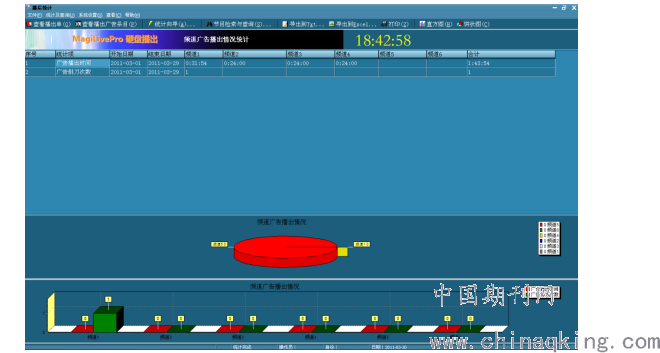

1、分频道广告播出时间，破刀次数统计
.png)

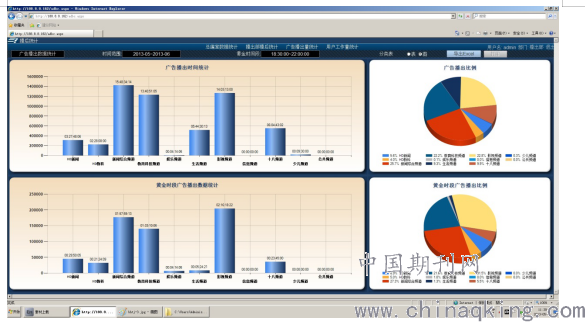

2、单条广告素材播出情况统计
C、人员工作时间统计
.png)
（人员工作统计图）
D、节目检索查询（节目名、频道、类型、日期等等）
.png)
E、其他辅助功能
F、打印功能
第五章 频道分控系统设计
5.1频道分控系统设计原则
分控系统规划为1个高清频道播出系统，满足安全、可靠的播出任务，具备稳定的、成熟的先进技术。本次1个频道分控通道全部采用高标清兼容设备，避免投资的浪费。
本次采用格非自主研发Magistream-IP高清视频服务器，MagiStream-IP视频服务器采用通用的以太网络接口，既可以通过IP-SDI媒体网关实现IP流转换成HDSDI信号，送给传统播出平台；也可以直接将IP流推送给新媒体相关业务部门，实现在其他网络平台的节目播出和信号调度。主备服务器选择信号输出后经高清二选一倒换器形成完备的主备信号播出双链路控制体系完成信号的最终处理输出。
?高标清同播频道分控系统规划为高清播出为主干，下变换兼容标清播出，高清系统采用主／备切换通道结构。采用主备切换开关加主备键混器的方式，主备切换处理的信号源完全相同。主备通道路由要求是两个独立的信号路由，主／备通道的切换是通过配置2×1倒换器进行倒换。主备切换处理的信号源完全相同。
全系统信号通路无单一崩溃点。避免因某一设备的故障而影响到整个系统的安全性，尽量减小设备故障影响的范围。
每个频道的监看屏幕墙直观、清晰的监看到所需要的各种源信号，对于PGM、PST信号进行大画面显示，清晰可见。
各播出频道系统主要由信号源、信号处理系统、信号切换系统、信号显示系统、信号技术检测系统、同步系统、时钟显示系统组成。涵盖周边处理分配、播控切换、视音频监视测试、显示、字幕、同步、时钟显示、TALLY 等主要设备单元。
系统中主要可被自动播控软件控制的设备都自带完备的原厂RS422、RS232或相应的控制口，免费开放或提供相应的控制协议。播出通路上的设备本身提供监控报警接口、TCP/IP网络接口，并支持SNMP协议；支持对所有模块的监控和报警。
5.2频道分控系统设计
根据分控系统设计原则和要求，旌阳区应急视听宣传平台播出系统分控部分主要完成1个频道高清节目播出。分控部分的设计我们本着安全可靠的原则，并结合台内的实际情况，采用1个高清频道全硬盘播出的方式设计。
1，以主备视频服务器播出信号、外来信号及频道硬盘服务器热备份信号和测试信号为各个频道的播出信号源。
2，播出信号的监看考虑采用大屏幕多画面分割结合的方式实现。
5.3分控周边设备
分控系统的周边设备主要完成数字信号分配及通道信号处理，主要包括周边处理机箱、IP-HDSDI转换网关，数字视频分配器、多画面分割器等模块，
为确保分控系统的安全可靠，高标清同播频道分控周边模块化的信号处理设备主备路采用格非XIO模块化机箱及相关产品。
分控周边机箱拥有冗余双电源、冗余风扇，拥有良好的散热防尘功能，充分确保机箱安全稳定工作。机箱前插拔设计，支持所有模块板卡热插拔，并支持多种模块混插功能。配置网络设备检测模块，支持SNMP网络远端设备监控，实时监测机箱板卡模块的工作状态、参数调整。
5.3.1 IP-HDSDI双向转换网关
每个高清播出频道配置1台转换网关
1) 输出/入：4路 HD-SDI；75欧BNC接口；1路BB输入； 输入/出：1路SFP+,10.3125 Gbps
2）外部接口：网络控制：1*RJ45，
3) IP信号切换实现静切换；
4) 支持SMPTE 2022-6/7标准
5) 提供网络接口，内置WebServer，支持标准SNMP协议
6) 设备支持热插拔，可广泛适用于对播出系统、演播室系统等其他专业广电领域
5.3.2高标清视分卡
1)输入：支持嵌入音频的SDI信号，75欧BNC接口；
2)输出：7路HD-SDI，每路支持4路嵌入音频的SDI信号输出，75欧BNC接口；
3)具有自动电缆均衡和时钟再生功能；
4)指标高，稳定性好，良好的散热设计；
5)板卡上有指示灯显示运行状态；
6)支持热插拔，带有工作数据读取和报警信息提示；
7)内部20bit数字处理，保证高质量广播级输出质量。
5.4分控系统信号显示与监看
1个频道分控系统，配置1个8画面分割器。分控多画面分割器主要特点和功能有：
1)输入：支持8路嵌入音频的HDMI输入；
2)输出：1路HDMI输出，分辨率最高达2560×1440，与显示器分辨率匹配；
3)显示方式：16：9
4)支持红外遥控；
5)能够7×24小时不间断工作；
第六章 工程安装线材、接插件、接口等
本次旌阳区应急视听宣传平台高清化改造中视音频线缆、网络线缆、接头采用国际品牌BELDEN、AMP、ADC 等优质产品，保证信号的高质量传输，配置专用工程压接工具，保证施工连接质量。系统走线按广电设计规范进行，整齐有序，扎线美观，线号清楚，便于维修维护。
项目方案设计依据
方案设计遵循的国际和国内的数字电视相关技术规范标准
1、演播室技术标准
（1）《高清晰度电视节目制作及交换用视频参数值》 GY/T 155—2000
（2）《演播室高清晰度电视数字视频信号接口》 GY/T 157—2000
（3）《高清晰度电视串行接口中作为附属数据信号的24比特数字音频格式》
GY/T 162—2000
（4）《演播室串行数字光纤传输系统》 GY/T 164—2000
（5）《电视中心播控系统数字播出通路技术指标和测量方法》 GY/T 165-2000
（6）《数字分量演播室接口中的附属数据信号格式》 GY/T 160—2000
（7）《演播室数字音频参数》 GY/T 156-2000
（8）《演播室串行数字光纤传输系统》 GY/T 164-2000
（9）《数字分量演播室的同步基准信号》 GY/T 167-2000
（10）《演播室数字电视编码参数规范》 GB/T 14857-93
（11）《演播室数字音频信号接口》（等效于ITU-R BS.647-2） GY/T 158—2000
（12） 《数字分量演播室接口中的附属数据信号格式》 GY/T 160-2000
（13）《4:2:2数字分量图像信号的接口》 GB/T 17953-2000
（14）《高清晰度电视串行接口中作为附属数据信号的24比特数字音频格式》
GY/T 162—2000
（15）AES11提供的数字伴音工程在演播中使用的数字伴音设备的同步格式
（16）ITU-R BT.624对符合模拟输出监视的规定，及SMPTE170M规定的数据电气接口标准
（17）AES3提供数字伴音工程线性表示的数字伴音数据的串行传输格式
（18）ITU-R BT.711供分量数字演播室使用的同步基准信号标准
（19）SMPTE RP 168为实现同步视频切换，关于场消隐切换点的规定
（20）AES3提供数字伴音工程线性表示的数字伴音数据的串行传输格式
（21）SMPTE关于10比特4:2:2分量使用的串行数字接口（SDI），及工作在4:2:2 601推荐级别下的625行电视数字分量，即SMPTE 125M规定的数据电气接口标准
（22）ITU-R BT.656-4<< GB/T 17953-2000>>关于工作在4:2:2 601推荐级别下的625行电视数字分量，即SMPTE 125M及EBU Tech 3267规定的数据电气接口标准
2、通用行业技术标准：
（1）国家广电总局62号令相关标准、规范
（2）《广播电视相关信息系统安全等级保护基本要求》 GD/J 038—2011
（3）《电视中心播控系统维护规程》 GY/T107-92
（4）《PAL-D制电视广播技术规范》 GB 3171-1995
（5）《数字电视附属数据空间内数字音频和辅助数据的传输规范》 GY/T 161-2000
（6）《4:2:2数字分量图像信号的接口》（等效于SMPTE 259M） GB/T 17953-2000
（7）《数字电视附属数据空间内数字音频和辅助数据的传输规范》 GY/T 161—2000
（8）《数字电视编码标准》 ITU-R BT.601-2
(9)《彩色电视图像质量主观评估方法》 GB 7401-87
(10)《彩色电视图像传输标准》 GB 1583-79
(11)《有线电视系统工程技术规范》 GB 50200-94
(12)《有线电视广播系统技术规范》 GY/T 106-92
(13)《30MHZ-1GHz声音和电视信号的电缆分配系统》 GB 6510-96
(14)《有线电视系统测量方法》 GY/T 121-1995
（15）《计算机软件开发规范》 GB 8566-88
（16）《电子计算机机房设计规范》 GB 50174-93
（17）《通信系统机房设计》 GBKJ-90
（18）《报警系统电源装置、测试方法和性能规范》 GB/T 15408-94
（19）《集中式光纤布线系统标准》 EIA/TIA TSB-72
（20）《中国电视台数字化网络化建设白皮书》
（21）《以太网100BASE-T标准》 IEEE 802.3U
（22）《民用闭路监视电视系统工程技术规范》 GB 50198-94
3、建筑、安装标准：
（1）《民用建筑电气设计规范》 JGJ/T 16-92
（2）《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000
（3）《建筑与建筑群综合布线系统工程验收规范》 GB/T50312-2000
（4）《商用建筑电气设计规范》 JGJ/T 16-92
（5）《出入口控制系统技术要求》 GA/T394-2002
（（6）《建筑电气工程施工质量验收规范》 GB 50303-2002
（7）《商用建筑物电信布线标准》 EIA/TIA-568
（8）《商用建筑布线系统管道及空间位置标准》 EIA/TIA-569
（9）《商业建筑物电信基础结构管理标准》 EIA/TIA606
（10）《商业建筑物接地和接线规范》 EIA/TIA607
（11）《UTP布线系统现场测试标准》 EIA/TIA TSB-67
（12）《开放式办公布线系统标准》 EIA/TIA TSB-75
（13）《工业企业通信设计规范》 GBJ 42-81
（14）《工业企业通信接地设计规范》 GBJ 115-87
（15）《中国电气装置安装工程施工及验收规范》 GBJ 232-90.92
（16）《大楼通信综合布线系统》 YD/T 926.1-97
（17）《城市住宅区和办公楼电话通讯设施设计规范》 YD/T 2008-93
4、安全标准：
（1）《中华人民共和国公共安全行业标准》 GA 38-92
（2）《建筑设计防火规范》 GBJ 16-87
（3）《高层民用建筑设计防火规范》（2001年版） GB 50045-95
（4）《建筑物防雷设计规范》（2000年版） GB 50057-94
（5）《建筑物电子信息系统防雷技术规范》 GB 50343-2004
（6）国际安全规范：UL Listed(美国) 或 EN 60950 (国际)
