叶生进 詹光菊
四川省都江堰东风渠管理处 四川成都 610051
【摘要】野外实地勘查是渠道整改前期非常重要的一项工作，传统踏勘模式由于工作效率不高无法适应高速的发展需求，在水利信息化的大趋势下，利用奥维互动地图手机软件进行辅助现场勘查，在查找并锁定位置、影像实时记录、距离测量等方面提供了极大的便利，不仅提升了工作效率同时节约了项目的设计成本，本文以东风渠渠道整治项目为例，介绍奥维互动地图手机软件在工程前期工作中的便捷之处，同时提出软件尚可改良之处。
【关键词】 奥维地图 渠道整治 前期踏勘
在渠道整治工程的前期阶段，设计单位通常会投入较多的人力以及物力对当前渠道进行全线实地考察。在传统的实地考察工作中，工作人员往往依据设计单位提供的带状地形图对以上工作进行标记注释。由于带状图对渠道周边的地形地貌的描绘不够详尽，导致巡渠工作较为困难，严重影响工程进度，尤其当待建渠系工程地处山区时，这种弊端更为突出，无法确保资料的时效性和准确性。随着科学技术的不断进步，科技手段被越来越广泛的应用于水利工程建设中，奥维互动地图手机软件的应用将大大减少人力及物力的投入，极大提高了工作效率。
1 奥维地图简介
在地理信息科技迅速发展的背景下，奥维互动地图应运而生，它是由北京元生华网络公司开发的基于Google、Baidu、Sogou API的跨平台互动地图浏览器。目前已集成了Google地图、天地图、百度地图、Bing卫星图、OpenCycle等高线地图等多种地图，用户可灵活切换并离线使用上述几种地图。奥维地图可以通过电脑端制作行程路线并同步到手机上，也可以将手机端（支持IOS、Android、Windows等主流手机系统）采集所得数据上传至电脑端，实现多平台数据共享以及平台数据多人共享。其具有实时定位、实时影像记录、查看、跟踪、位置共享、信息传输、语音导航、记录轨迹、测量距离及面积等功能，目前已广泛运用于地质勘察、林业调查、航道测绘、土地整治野外踏勘、土壤地球化学调查、野外土壤采样等各行各业。
2 工程实践应用
2.1 项目概况
东风渠总干始建于1956年，历经多次工程扩改建，现全长54.20km。总干渠末端54.20km为新南干渠进水口罗家河坝分水闸，罗家河坝至勤劳闸为新南干渠，新南干渠全长57.50km。由于该工程施工技术力量薄弱、工程质量较差、隐患工程多，曾因工程质量差，造成19次涵洞漏水，1次渡槽边墙底部漏水，1次支渠分水闸八字墙漏水，严重威胁渠道安全，因此对该渠道实施进一步整治势在必行。本次渠道整改工程涉及东风渠总干渠以及新南干渠全线，渠线总长111.70km。前期的考察工作包括逐段分析全线渠道的运行情况、巡渠道路的现状、各种渠系建筑物（包括跨渠桥梁、渡槽、闸门、隧洞等）的工程现状以及准确的地理坐标。
2.2 数据准备
野外调查工作涉及的内容繁多，因此在工作开始前预先在奥维地图中创建信息分类文件夹，便于存储及管理野外采集所得信息，使得资料一目了然。
.png)

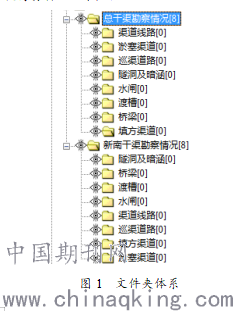

图1 文件夹体系
2.2.1 创建文件夹
创建文件夹的过程也是梳理现场考察要点的过程，根据需要踏勘的内容将渠道及区系建筑物一一分类，这样才能在工程现场有的放矢，做到不重复不遗漏。将图1所示的文件夹体系与其他工作人员共享可以统一踏勘现场的思路，协同合作，事半功倍。
2.2.1 勘察路线的确定
传统的实地考察路线是通过小比例尺的带状地形图呈现出来的，在具体工作中暴露出越来越多的弊端：
（1）带状地形图制作耗时耗力。工作人员进场勘察必须要等到地形图制作完成之后，在时间安排上无法灵活机动组织工作，降低了工作效率。
（2）纸质图显示效果差。当工程所涉及的线路较长时，工作人员不得不将地形图分幅打印，这样会导致路线衔接不清，在巡视过程中翻阅、查看和对比时非常不方便。同时带状地形图过于抽象，现场工作人员无法结合现场迅速确定所处位置，给考察工作带来困扰。
（3）纸质资料不环保。每个工作人员人手一套资料增加了物力投入。
（4）不便于携带。资料图幅过大不便于携带使得工作人员无法准确标记注释。同时纸质资料无法适应山区变幻莫测的天气情况。
.png)

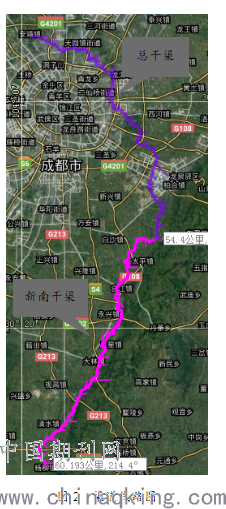

图2 渠道线路图
奥维地图基于Google卫星混合图成果可以清晰的体现渠道的走向。与常规的踏勘工作相比，奥维地图的野外勘察技术实现了“无纸化”的作业模式。导航精确，方式灵活、信息采集快速而准确，极大的优化了巡视流程。在进入现场之前可以在电脑端打开奥维互动地图，找到渠道所在位置，利用软件自身描绘轨迹的功能，沿着地图显示的水渠走向，用多段线描绘出渠道的线路图（如图2所示），将线路多段线定义为测量属性，此时线路图上即可显示渠道任意位置的里程数。同时在巡查过程中通过GPS定位即可随时查询目前的工作进度，同时通过好友间共享定位，可以明确其他工作人员的位置，当分头开展勘察工作时，做到巡视路线不重复，不遗漏，极大地提高了前期工作的效率和有效性。
2.3 信息采集
基于数据准备工作，工作人员要分门别类对渠道及渠系建筑物进行点位标记和注释。
2.3.1 标签的利用
在明确到达勘察单元后，在地图当前位置添加定位标签作为渠系建筑物的标示。其便利性体现在如下几个方面：
（1）利用奥维地图搜索附近位置名称，可以将建筑物的位置通过文字形式描述出来，备注在标签上，方便没有奥维地图的其他工作人员通过目的地名称迅速找到建筑物所在地。
（2）利用不同形状的标签区分渠系建筑物可以一目了然确定建筑物的种类及数量（如图3所示）。
（3）只将其中一种渠系建筑物的标签可视化（如图4所示），则能够直观表示该构筑物的疏密程度，为后期整改提供可视化的依据。
（4）标签可以直接显示构筑物的经纬度，将其地理坐标同步到CAD中即可轻松获得工程的控制点位。

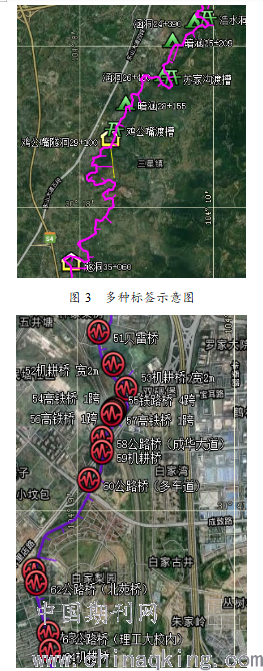

图3 多种标签示意图
.png)
图4 桥梁标签示意图
2.3.1 影像资料的利用
在工程的前期勘察中，影像资料有着至关重要的作用。它可以帮之工作人员更加直观的了解工程现状，便于后期提出相关的工程整治方案。在传统的影像采集工作中，工作人员一般通过手机自带的拍照功能拍摄
需要关注的工程点位，但是点位与图像无法自行匹配。当工程涉及范围广阔时，如本工程涉及了111.70km的渠线，此时影响采集工作将变得更加困难，且图像成果更加容易混淆，不利于后期的资料整理。
利用奥维互动手机地图自带的拍摄功能，可以瞬时确定拍摄所在位置。工作人员进行资料整理时只需将现场拍摄的图片以标签的形式插入到地图中，图片就会地图上自动定位拍摄时工作人员所处的位置（如图5所示）。当我们需要进一步查看该位置的现场图像时，只需要按住Ctrl键并对准所要查看地点的标签轻击鼠标右键，图片就会显示出来，且图片的拍摄日期及经纬度等信息也会一并记录下来，清晰明了，直观简洁。
.png)
图5 图像标签示意图
2.4 信息整理
外业考察结束之后，所有工作人员将成果上传至奥维地图云端，汇总人员便可以迅速收集成果，包括外业考察时记录的轨迹、照片、现场标识等，实现了图片、线路与标识等协同制作。考察时记录的资料纷繁复杂，汇总人员可在奥维地图中调整标签样式、颜色等属性加以区分，使数据清晰直观，便于成果展示及设计人员进一步完成内业工作。
3 不足与建议
通过工程实例证明，奥维互动地图在辅助野外勘察工作中实用性强，操作简单方便，大大确保了内外业沟通的效率和质量，但在实际操作中仍有某些方面亟待进一步完善：
（1）将奥维地图所显示的设计点位图导入已有CAD地形图时受点坐标采集误差、不同坐标系转换偏差、地球曲率等因素影响，在CAD地形图上与实际位置会产生一定偏差，工作人员在现场考察时应加强核对，避免标记错误。
（2）当使用奥维互动地图软件GPS定位功能时，手机会消耗大量的电量，在工作过程中需要大量的影响缓存数据，对移动终端设备的要求较高。可以只显示预先勾画的踏勘界限内的地图影像，如此便可节省大量的手机空间使其运行更加流畅。
（3）多段线的编辑通过点选下一位置点连接成线，但编辑过程中无法撤销已选点位，一旦发生错误将继续重复之前的工作，建议进一步优化制图功能实现与CAD的无差异制图操作。
（4）地图影像更新不够及时，当现场地形地貌以及地物与地图所呈现的影像有差别时，会对工作人员造成困惑，影响构筑物的标记精度。建议提高图像的更新频率，给广大用户提供更具有时效性的地理信息。
4 结语
奥维互动地图实现了中间成果可视化，资料便于长期保存，由此做到有据可循，有理可依。为工程的设计与后期管理提供了有力保障。其强大的地理信息处理能力，不仅优化了传统的工作方式，进一步实现渠道整治工作的规模化和信息化，而且大大提高了工作效率，缩减了勘察成本，为水利行业信息化的发展做好铺垫。
