一种调压器自回零控制方法

发表时间：2020/10/10 来源：《中国电业》2020年16期作者：王海峰冯璐

[导读] 文章从调压器电气安全方面入手，通过对调压器升降伺服电机的控制一种简单的改动，增加调压器自回零回路，消除调压器使用中的安全隐患。

        王海峰冯璐
        (中车永济电机有限公司，山西永济 044502)
        摘要：文章从调压器电气安全方面入手，通过对调压器升降伺服电机的控制一种简单的改动，增加调压器自回零回路，消除调压器使用中的安全隐患。
        关键词：调压器自回零升压降压
1.调压器原理及常用控制回路概述
     调压器作为一种调压设备，广泛的应用于实验室及工厂，其工作原理等同于转子被制动的三相绕线式异步电机，其转子绕组连接成星型，作为输入端，定子绕组串联在输入和输出端之间，通过改变转子与定子的相对位置，调节输出电压。对于起转子的调节，通常为通过控制伺服电机的运行带动涡轮蜗杆实现。通常通过以下控制回路，便可通过控制伺服电机实现调压器的正常升降压。

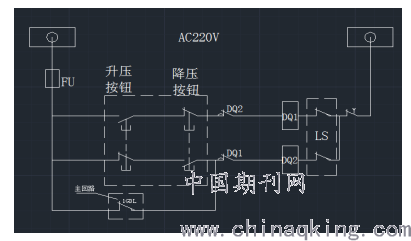

上图中，线圈DQ1、DQ2两线圈分别为升压降压控制线圈，由图中可看出，在给定控制电源后，需首先通过限位开关LS反馈信号确认调压器是否处于初始位零位状态，在确认零位后，调压器主回路合闸，通过升压按钮，升压控制回路线圈DQ1回路得电，调压器实现升压功能，通过降压回路按钮，调压器降压回路线圈DQ2得电，调压器实现降压功能，使用完毕后，降压至初始位零位，分主回路，控制回路。
2.增加自回零控制回路后的控制线路及原理概述
上述操作中，人员在合调压器主回路前需确认调压器零位状态，如若调压器在高位时未进行回零调压而接通高压主回路，则存在一定的安全风险，轻则损伤设备，重则发生安全事故。为有效解决此类安全隐患，现通过对其控制回路增加一自回零控制，可实现调压器自回零功能，避免高位合闸的故障问题发生。改动为在调压器降压控制回路并入一调压器主回路开关的常闭触点1GDL回路。

工作原理：在控制电给定而调压器主回路开关未合闸时，控制回路经过1GDL导通，使降压控制线圈得电，实现调压器自动回零。而在调压器主回路合闸后，1GDL辅助触电断开，此自回零控制回路失效，如若主回路不合闸，调压器自回零至限位开关后，降压回路断开，亦可停止伺服电机运行，无安全隐患，其后升降原理如上所述，不影响调压器的正常升降压工作。
3.结语
通过对控制回路的这一改动，可有效解决掉调压器因特殊情况处于高位的问题，解决了此类问题带来的安全隐患，同时，此改动实施简单，改动成本低，可有效达到自回零的控制效果。
