500t固定旋转式起重机回转平台吊装技术

发表时间：2020/9/1 来源：《城镇建设》2020年5月13期作者：王保平

[导读] 宁德重件码头500t固定旋转式起重机回转平台的吊装，

        摘要：宁德重件码头500t固定旋转式起重机回转平台的吊装，采取在地面组装后进行整体吊装的方式，以减少高空拼装作业。组装后的回转平台由左、右主梁和三个中间梁及连接板组成。回转平台的最大特点是纵向为非对称结构，为此回转平台重心的计算确定和吊装钢丝绳扣长度的调节成为回转平台吊装的关键和重点。
        主题词：回转平台、重心、钢丝绳、调节、吊装
1. 回转平台概况

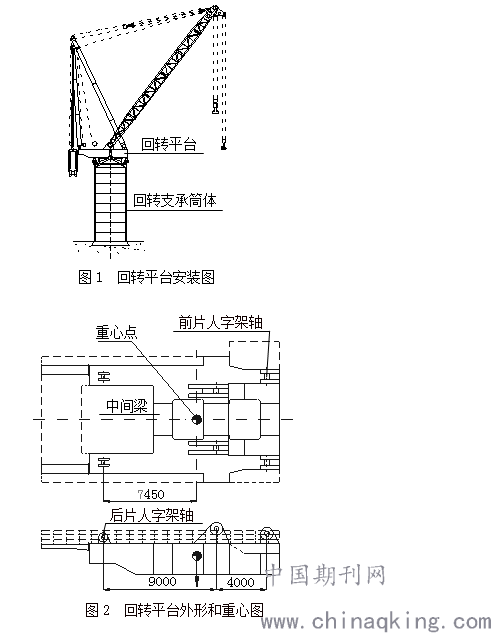

        宁德重件码头500t固定旋转式起重机回转平台安装在回转支承总承上部，为现场组装件，由左、右主梁和三个中间梁及连接板组成，连接固定用M24×80高强度螺栓，平台外形尺寸为：15160×10000×3600mm，安装固定后回转平台上表面标高为27.8m。回转平台安装位置和外形见图1和图2所示。

2. 回转平台吊装重心计算
根据回转平台的结构特点，采用回转平台上的人字架前、后片架4根固定轴作为吊点。按照回转平台的详细设计结构参数，计算出回转平台吊装时各吊点处的受力见表1所示。根据表1的受力分析，即可计算出回转平台起吊重心点距后片人字架轴处中心的距离为7450mm，见图2所示。

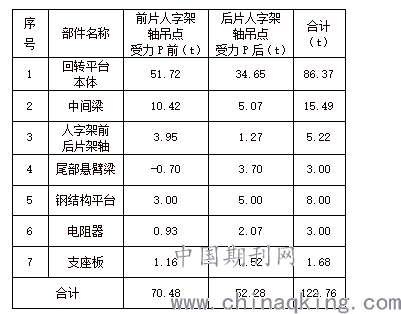

回转平台吊装时前、后片人字架轴吊点处受力分析表表1

3. 回转平台吊装
3.1钢丝绳选择
为了保证回转平台吊装时的水平度，利于平台准确顺利的就位到回转支承总成上，特采用2根钢丝绳扣（见图3的钢丝绳1和钢丝绳2）作为吊装千斤绳。2根钢丝绳的长短不同，受力不同，为此现场采用载荷≥50t的卸扣进行钢丝绳长度的调节，见图4所示（按照现场已有的12m长直径Φ52和20m长直径Φ56的钢丝绳各4根进行组合调整）。根据受力计算，钢丝绳2的受力最大，且为46.8t，按照《起重吊装常用数据手册》计算选择6×37+1-1700-Φ52钢丝绳，满足安全要求。

　

3.2起重机选择
回转平台起重荷载：Q=（（P前+P后）+ g ）*K1。其中：P前、P后见表1；g—吊索具重量，取2t； K1—动载系数，取1.1。根据起重荷载（137t）、起吊高度（43.3m）、起重机站位（工作幅度16m），选用现场已有的SCC6300/630t履带起重机进行回转平台吊装，满足安全要求。
4. 结束语
500t固定旋转式起重机回转平台纵向为非对称结构，组装后的整体平台重心确定，吊装前的卸扣钢丝绳扣长度调节，能有效的控制回转平台吊装的水平度，使起重机回转平台的吊装安全、可靠，就位顺利。本技术可供类似的非对称设备或构件的吊装作为参考。
