塔楼玻璃单元式幕墙施工技术

发表时间：2020/8/19 来源：《基层建设》2020年第10期作者：黄国其

[导读] 摘要：文章以某塔楼玻璃单元幕墙工程为例，分析幕墙单元版块中如何配置玻璃，分析双环轨道、水平硬防护设置及幕墙单元吊装具体方案。

        广州建筑装饰集团有限公司广东广州 510000
        摘要：文章以某塔楼玻璃单元幕墙工程为例，分析幕墙单元版块中如何配置玻璃，分析双环轨道、水平硬防护设置及幕墙单元吊装具体方案。考虑到塔楼玻璃单元式幕墙的特殊性，介绍施工中可能出现的重点及难点，并提出相应处理措施，为实际稳定施工奠定技术基础知识。为确保幕墙安装到位，保证整体工程质量，要求相关施工方设置专门的测量部门，以专业化测量设备对幕墙板块、连接设计位置测量，对幕墙安装板块实现全过程定位监测。
        关键词：塔楼；玻璃；单元；幕墙；施工技术
        玻璃幕墙是一种较为常见的建筑手段，将玻璃幕墙应用到超高层建筑中，不仅可减少建筑物总体质量，还可提高建筑整体美观性。玻璃幕墙抗震能力突出，且安装方便、快捷，各方面优势使其在市场上大受欢迎[1]。单元式玻璃幕墙安装施工重难点的较多。为解决幕墙安装问题，文章以某塔楼超白玻璃单元式幕墙工程为例，结合工程实际，分析塔楼玻璃单元式幕墙施工技术，旨在为其他类似工程开展提供一定借鉴。
        1.工程概况
        该塔楼工程属典型超高层建筑。塔楼共使用5000余块幕墙单元板，建成之后，该超高层建筑作为当地优质建筑平台，吸引大量企业入驻，成为带动周围区域经济发展的重要建筑。
        2.玻璃幕墙单元板块分析
        案例工程使用的玻璃幕墙单元为超白玻璃，其品质突出，是一种透光率达91.5%的高档玻璃。超白玻璃自爆率较低，且颜色一致，应用到超高层建筑中，可提高建筑美观性，也可保证透光率突出[2]。此外，超白玻璃可进行深加工，在不同高档建筑、特殊建筑中应用价值突出。案例塔楼工程主要采取夹胶双中空玻璃幕墙设计。本次工程中，共采用了7355块玻璃板块，起重，非标准的板块达到857块，非共面的单元板块为421块。整体施工为确保最终的效果满足使用需求及国家建筑精度规范，选择的玻璃为超白玻璃，由江河幕墙北京生产基地生产。
        采用的幕墙标准单元截面尺寸如下：其板块宽度为1487mm，板块分格为1500mm，板块较小的厚度为200mm，较大的厚度则为400mm。
        玻璃配置方面，层间的玻璃配置为：8HS+1.52PVB+5（HS-2LowE）+12A+（8T）（GL18）；非层间的玻璃配置为：8HS+1.52PVB+8（HS-2LowE）+12（Ar-TGI）+8（T）+12（Ar-TGI）+8（T）（GL17）。
        3.双环轨道设置分析
        按照上述案例工程的实际情况，分析其工程外立面的倾斜特点，设置采用双环轨道对板块合理安装。环轨的支撑臂在建筑时就设置好夏官营的预埋件，要将预埋件预留在建筑的结构当中，采用专业的M16T螺栓固定好预埋件[3]。而对应的支撑臂及轨道，要按照后续的使用需求，采用工字钢作为支撑臂及轨道的主要材料，其建筑上层结构以焊接方式，将工字钢部件焊接在一起，采取双环轨方式，将结构和钢丝绳连接起来，确保环轨可支持悬挂3t的物体，但是实际施工中若需悬挂起重物体，应保证单次悬挂起重的物体最大在2T左右。专业悬挂设备可为施工提供短距离的垂直运输，为超高层建筑施工提供莫大的便捷（其幕墙板块的施工安装现场如图1-1、1-2所示）。

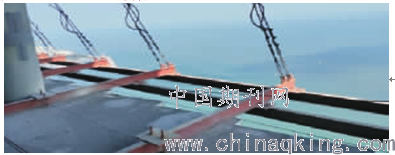

图1-1环轨布置

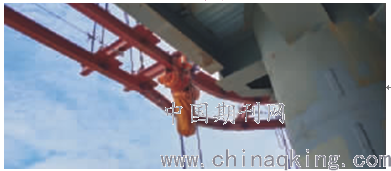

        图1-2电动葫芦示意图
        4.水平安全的防护措施分析
        该塔楼幕墙施工方式主要为插入式施工方式，若塔楼的主体结构按照施工分段完工之后，则主要进行下部的幕墙施工。幕墙施工需在建筑主体结构下方，设置好对应安全硬防护，避免上部出现坠物，威胁施工人员生命安全，也导致幕墙出现损坏等意外[4]。
        为确保水平安全防护的可靠性，推荐采用硬质防护，设置好施工平台，保证施工有序开展，也确保施工安全，对可能出现的高空坠物进行防护，同时对下方的作业区域起到隔离的作用。设计的施工平台要求其不能卸料、工人休息使用，防护平台只能够作“防护”使用。
        悬挑主梁提出楼层结构边缘约3m，主梁间距设计方面，要考虑到楼宇的结构及美观性，考虑到幕墙埋件的实际需要。在本次塔楼工程中的，其防护平台的结构宽度为3000mm，且长度为6800mm，以此尺寸设置好平台。平台中的板块则采用M10螺栓连接到位，确保平台各项施工都符合最终使用的质量要求，将护栏按照组合的要求科学设计，要求护栏位于结构边缘部分，起到对的人员的保护作用。此外，在悬挑主梁的末尾部分，采用锚固件，结合楼板的预埋件，两者相互融合，保证整体平台的安全性。此外，可以在外侧设置钢丝绳，进一步提高束缚效果。
        5.单元玻璃幕墙吊装技术
        5.1挂座及地台码的安装技术
        对于幕墙的预埋件设计方面，可采取十字中心绘制方式，对预埋件提前设计处理，以此为挂座、地台码安装奠定基础。要将挂座、地台码和预埋件相互连接起来，确保安装到位。安装结束后，应采用专业水准仪对其标高跟踪检查，精度符合要求，才可继续后续安装。
        5.2吊运设计
        吊运开展前需对吊运计划有详细规划，对需要吊装的各个单元板块，按照安装顺序，以此排列好，检查单元板块是否存在裂缝、缺角等质量问题，若发现单元板块存在质量问题，需及时更换。而后需对吊装设备检查，检查设备是否可以正常运行，确保设备不存在安全风险、质量风险。同时，需对吊装工作组各个人员做好技术交底工作，将吊装施工中的注意事项及可能出现的问题交代清楚，要求相关人员必须按照技术规范内容科学施工，做好吊装，相关操作人员必须谨遵技术交底内容，规范细节操作事项，严格控制安全事故发生几率。
        5.3吊装落实
        吊装需采用专门的吊装设备支持，将各个板块吊装到设计的准确位置。采用专业设备提升单元板块的，需控制好单次提升的板块及提升的速度，避免各个单元板块由于提升过快或提升板块过多，和建筑物、作业人员发生碰撞，或造成单元板块坠落，引发严重安全事故。吊装严禁野蛮吊装，应将单元板块吊装以推车辅助运送到吊装位置，为保证推车运送正常，应提前将推车和防护钢丝绳连接到位，在楼板边缘位置做好限位防护，以钢梁保护推车不发生坠落，保证作业安全。将采用的单元板块运送出储存的楼层，通过专业的吊装设备支持，将其调转180°，安装到原本设计的位置。
        通过吊装工人和相关上层的施工人员相互配合，将单元板插接打我诶。要求将单元板吊装到吊挂位置的200mm左右位置，之后将单元板现代左右插接到位，完成之后，可按照施工设计的质量要求，对板块上下调整，确保各个板块的挂点、挂座、地台码连接可靠。之后，要对单元板块采取临时固定的方式固定好，之后，在幕墙吊装结束之后，可对各个挂点位置焊接牢固。
        6.施工中可能出现的问题及应对建议
        6.1建筑施工的测量放线工作
        上述幕墙工程属于超高层建筑，工程达369m，幕墙施工和普通建筑工程有较大差异，其技术要求较为严格。工程测量的些许误差、风荷载及建筑振动位移、温度等都会导致测量放线工作不能很好的开展。幕墙板块定位位置本身是空间中的点位，其不存在幕墙板块结构位置，因此，测量放线工作必须精准投测。测量放线的质量直接关系到工程施工及安装的整体质量，放线是否合理，也间接影响到工程的施工速度。因此，必须保证测量放线的精准性。
        为切实保障测量放线的精度及工程实际质量，工程应采取以下多种措施，做好测量放线：
        一方面，应设置专门的测量小组，了解工程具体情况，测量放线各个步骤需记录好相关测量数据，对放线中出现的问题，及时和领导部门、建筑部门积极沟通，保证测量工作发挥自身的最大作用。
        另一方面，积极引进高精度测量仪器及设备，提高测量放线精准度。例如，可采用徕卡TS15P-1全站仪进行测量放线，注意在使用之前，需对全站仪进行校正，经权威检测中心确认检测精度合格后才可正常投入使用。
        6.2幕墙板块安装精度及位移差的控制改善
        单元板块是塔楼玻璃单元式幕墙核心构成，但是在单元板块的具体加工中，其必然会出现一定加工误差。现场的单元板块在插接的过程中，由于人工操作，可能也会出现一定安装偏差。误差过大，会导致工程质量受到严重影响。最严重的，将导致单元板块无法按照设计安装。该工程采用的是电邮棱角的六边形单元板块，六角的形状本身为异形单元（非共面单元），其上下单元需错位拼接，且相邻的板块之间存在诸多角度变化，若某一角度控制不当，会对后续板块安装造成诸多不便，还会导致幕墙气密性下降，导致幕墙存在渗水、漏水问题。因此，需控制好幕墙板块的安装精度，保障工作最终质量。针对此问题，施工应严格按照施工流程及需积极采用板块拼接的方式，将幕墙各个板块安装到位，确保各个幕墙后期使用中不会发生安全风险，也不会发生过多的位移。
        施工按照定位的位置准确开展安装工序；另一方面，要做好幕墙板块安装的自由度调节，板块制作中，需严格控制好加工误差，保证幕墙板块的设计可吸收调节一定误差。幕墙的斑块和挂座、地台码等以可调节自由度方式连接到位，控制安装误差在设计接受范围。
        7.结语
        综上所述，为做好单元式玻璃幕墙的吊装工作，文章以具体的塔楼施工工程为例进行分析，提出设置双环轨道及水平安全硬防护方式，大大提高玻璃幕墙吊装工作安全性和稳定性。为确保测量的实际精度及质量，施工中还需成立专业的测量小组，积极引进高精度的测量仪器，确保测量放线的精确性，要按照单元式玻璃幕墙吊装流程，对幕墙板块安装全方位控制，提高工程整体稳定性。
        参考文献：
        [1]蒋毅.南京新城科技园国际研发总部园项目单元体幕墙设计与施工特点分析[J].工程与建设，2018，032（001）：41-44，54.
        [2]蔡俊青.某塔楼超白玻璃单元式幕墙施工技术[J].建筑安全，2020（1）：4-7.
        [3]李放.超高层建筑单元式玻璃幕墙安装技术及控制要点[J].居舍，2019，000（005）：P.32-32.
        [4]袁艳丽.高层建筑玻璃幕墙施工技术及质量控制[J].冶金丛刊，2019，004（004）：54-55.
