浅谈对直流高压发生器使用以及工作中的应用

发表时间：2020/8/7 来源：《基层建设》2020年第10期作者：李万春

[导读] 摘要：直流高压发生器，有些人肯定很陌生，但做过高压试验的人却是相当熟悉，是我们高压试验中使用最为频繁的试验仪器。

        云南恒安电力工程有限公司云南省昆明市 650051
        摘要：直流高压发生器，有些人肯定很陌生，但做过高压试验的人却是相当熟悉，是我们高压试验中使用最为频繁的试验仪器。我给大家统计了一下，变压器绕组泄漏电流测试离不开它、发电机定子绕组直流耐压试验离不开它、高压电缆直流耐压试验离不开它，110kV及以上高压电缆外护套直流耐压试验离不开它，氧化锌避雷器直流参考电压及泄漏电流测试更是离不开它。不管是交接试验还是预防性试验。我们都能用到这套设备。它为什么那么受欢迎呢？（注：这里只针对有高压试验上岗证的学者或者工作人员）你想知道如何利用直流高压发生器产生负高压特点为我们电器设备绝缘性能保驾护航？以及如何安全使用高压直流发生器呢？下面我将给大家分享个人的认识与见解。
        关键词：直流高压发生器；泄漏电流；直流耐压；设备绝缘性能
        我们先简单了解一下本设备原理，设备有三个主要部件组成，一个是具有过压保护、过流保护的主机，一个是具有整流功能的单极升压器。再次就是高精度A表（量程一般在0至3mA或 5mA）组成。如图1所示，AV—调压器；PV—低压侧测量电压表；T—单极升压变压器；V—高压整流二极管；R—保护电阻；PA1—为控制器高压变压器总泄漏电流A表；PA2—为高压出线泄漏电流A表；CX—被试品。

        图1 直流高压发生器主要部件原理图
        我们从直流高压发生器原理结构图中不难发现，因整流二级管的单向导电性，可以知道只有升压变压器的负半周电压才可以让二极管导通，即可以知道我们直流高压发生器输出电压为负高压。也因为这个负极性我们可以优化我们的设备绝缘，它是怎么优化我们设备绝缘性能呢？大家都知道我们电器设备主要是绝缘靠绝缘材料来绝缘，一旦绝缘介质发生受潮。设备严重就会发生电击穿，造成不可逆损失。受潮主要原因是水分进入绝缘介质中，然而水分在强电场作用下会移向电场较弱的一侧。所以我们在做35kV以下电缆直流耐压试验时高压引线均加在电缆线芯，即电缆线芯接负极。这样能更好将绝缘介质中的水分在电场作用下移向钢铠层，从而增加绝缘强度。这个特性在发电机定子直流耐压试验中更为明显，我们可以比较一下发电机直流耐压前后，发电机吸收比试验。
        我们对上面型号为SFW3200-8/1730 额定转速：750r/min，额定功率：3200kW，飞逸转速：1500r/min，额定频率：50Hz，额定电流：367A，额定定子电压：6.3kV 额定励磁电压：78V，额定励磁电流：339A生产日期：2005年10月生产发电机进行了直流耐压试验，在耐压前后我们均测量发电机定子绕组的吸收比数据。

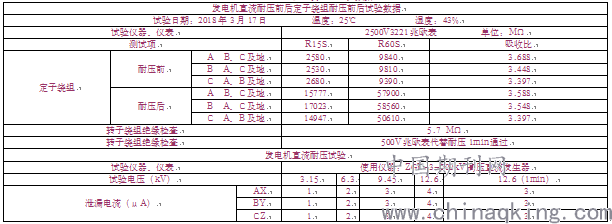

                                                                    表1 为发电机直流耐压试验数据

        从表一中试验数据很明显可以看出，耐压前绝缘电阻值和耐压后绝缘电阻值有着很大的变化，整个定子绕组绝缘电阻变大了很多。受潮主要原因是水分进入绝缘介质中，然而水分在强电场作用下会移向电场较弱的一侧。在做发电机定子直流耐压试验时高压引线加在电发电机定子绕组上，即高压绕组接负极。这样能更好将绝缘介质中的水分在电场作用下远离我们绕组，从而增加绝缘强度。从我们上面试验数据中明显看出，耐压前后绝缘值的变化。直流耐压试验比测量绝缘电阻更能反映出设备缺陷。原因很简单，我们直流高压发生器试验电压比绝缘表试验电压更高而且可以慢慢的将试验电压调至我们需要的试验值。在均匀缓慢升压过程中随时观察通过试验设备的泄漏电流。通过对电压与电流之间的关系，可以客观的快速反映出我们被试品的绝缘性能。
        另外强调一下直流高压发生器使用过程中的注意事项，1、在使用前将设备可靠接地，毕竟属于高压电，不管是对人，还是对设备均能起到一定的保护。2、试验过程要做好隔离措施，并且应有专人看护。3、试验设备加电时操作人员应检查设备调压器是否在零位上，虽然现在设备相应保护，防止一接通电源后马上有高压输出的可能。4、在试验过程中，会在我们以升压器为中心产生高压电场，在试验场所附近所有不接地设备上，会累积电荷，我们试验人员应在耐压试验完成后，应充分放电。特别是电容器、架空线路等不接地储能设备上，要充分放电，以免造成放电后对人员的二次伤害。5、试验中出现闪络、击穿等异常情况时应立即降压、切断电源，用专用放电棒充分放电后，查明原因，待处理后再继续进行试验。6、在放电时厂家为了避免大电流反击通过A表造成A表烧坏，厂家在放电棒上加装了过流保护电阻，再放电过程中一定要学会先经过限流电阻放电，后再通过接地线直接放电。
        参考文献：
        [1]电气装置安装工程电气设备交接试验标准 GB 50150－2016
        [2]AST-300直流高压发生器产品说明书。
        [3]35kV石厂沟水电站高压试验报告。
        作者简介：
        李万春，男，1984年09月04出生，2007年参加工作至今从事高压电气调试工作。
