摘要：在煤矿生产中，机械加工厂发挥着重要作用。加工检修中，摇臂钻床是较为常用加工设备。在零件加中过程中，它的液压传动系统经常会出现各种各样故障，从而引起停工停产。分析故障原因，快速、准确找出问题，最大限度减少损失，保证正常秩序生产，创造生产效益。
Abstract: In coal mine production, machinery processing plants play an important role. In the process overhaul, the rocker arm drill is a more commonly used hole processing equipment. During part addition, its hydraulic drive system often experiences a variety of faults, which can lead to downtime. Analyze the cause of the failure, quickly and accurately find out the problem, minimize losses, ensure normal order of production, and create production efficiency.
关键词：液压系统 故障分析 处理
0 引言
Z3040摇臂钻床是通过液压系统控制工作台移动工作，它既可以进行单件生产，也可以进行大量生产，在企业生产中得到广泛应用。但在工作过程中，由于液压系统出现的故障，引起停产，影响生产进度，会造成企业效益的损失。
1 Z3040钻床液压传动原理

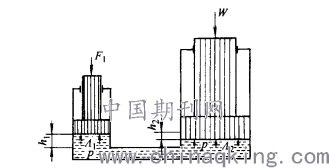

液压传动是以流体（液压油）为工作介质，在密闭容器内进行机械能和液压能间的能量转换，调节控制和传递能量的一种形式，它传动的基本原理是帕斯卡原理。在这种传动方式中，由于能量形式的转换和动力传递是依靠密闭管中受压液体容积变化完成的，又称为容积式液压传动[1]。
.png)
2 液压系统工作时出现压力异常
Z3040摇臂钻床在工作过程中，有时会出现压力不稳现象，压力过高功过低都会引起钻床故障，影响生产。
2.1 液压系统压力值为零
摇臂钻床在开始工作，按下启动开关按钮时，压力表指针未动，说明系统中动力元件液压泵未向液压系统提供一定压力的液压油。首先要检查压力表是否正常工作，如果有问题及时更换，再启动设备；其次检查油箱中的油量是否充足，不足加入液压油；再次检查油管是否畅通，如有堵塞或漏液及时清堵或更换新油管。
2.2 液压系统压力小于正常值
摇臂钻床在工作过程中，发现压力表读数偏小，压力达不到正常值。首先检查溢流阀，观察其内部结构是否发生堵塞或损坏，发现问题及时更换；其次检查各封件是否损坏，更换密封件。
2.3 液压系统压大于正常值
设备在正常运转过程中，会出现系统压力过高现象。检查各类阀件是否出现问题，出现问题及时更换新阀。另处加工零件材料过硬也会使压力增高现象。
3 Z3040摇臂钻床运转中产生振动和噪声
Z3040摇臂钻床在运转运程中，会出现振动和噪声。随着运动速度压力的不断提高，振动和噪声也势必加剧，容易把液压元件破坏，长时间的噪声会对操作者的身体健康和心理产生影响，同时对环境也会造成污染。
3.1 液压泵压力、流量的变化引起振动和噪声
液压泵在吸油、压油过程中，由于容积腔的压力周期变化，引起泵的流量、压力脉动，造成泵的构件产生振动，引起噪声。另外，液压泵从油箱中吸油过程中，压力变化，使油液中空气分离出去，气泡缩小、破裂，形成局部压力冲击或气穴现象，产生振动和噪声。首先对液压缸的缓冲装置进行检查，发现问题及时检修和调整；其次检查一下油液流动情况及油液量的多少，油液的粘度是否合是，如粘度过大，要更换粘度稍小的油液，油液量过少，补充合格的油液。
3.2 液压泵故障造成振动和噪声
液压泵在工作中引起振动和噪声有两个方面，一是液压泵内部结构间隙过大或损坏；二是液压泵机械振动引起噪声。要修磨液压泵轴向间隙、更换已损坏的零件。如果是机械方面，要把液压泵拆下，重新安装或更换柔性联轴器。
4 Z3040摇臂钻床主轴箱漏油
主轴箱是钻床的关键部件，它对于摇臂钻床来说就相当于人的心脏一样，十分重要。摇臂钻床在工作中，发现主轴箱处有漏油现象，要及时处理，否则引起事故，影响生产。
4.1 油封处引起漏油
主轴箱的前端和后端的油封是否漏油，油封是橡胶材料制成的，在长时间使用过程中，会出现损坏、老化或接触面磨损，引起端盖处漏油。检查油封，出现问题及时更换新的油封。
4.2 油管接头处漏油
在主轴箱内的一些油管的接头处存在边接松动或脱落，造成漏油。要紧固接头处，如果还存在漏油现象，检查油压是否过高，调整系统压力。
5 油温过高
液压油正常工作温度在30～80℃之间，如果在工作过程中发现油温过高，立即停止工作。油温过高会使油液的粘度下降，随之影响的是密封件老化、系统泄漏、压力下降等故障，同时也会污染工作环境，进而影响设备的使用寿命。
5.1 油箱散热不良
整个液压系统的进油口和回油口都大油箱中，检查系统的过滤器的滤芯是否堵塞，在工作循环过程中，一些杂质、灰尘会吸附在滤芯上，引起油温升高。及时清洗或更换滤芯，使油路畅通。
5.2 液压元件选用不合理
由于设备在使用时间长，有些液压元件在工作中已经更换，有时元件选用不当，不能满足当前工作要求，造成阀口液流流速过高，产生较大的压力，从而使油温升高。在检修过程中，严格控制液压元件的质量和精度，保证系统的运行平稳性。
6 结束语
液压系统是Z3040摇臂钻床的一个重要组成部分，需要维修人员定期对液压系统进行检查、维护和调试，操作者在工作中对液压系统细心观察，发现问题及时上报，确保设备液压系统完好，无带病作业，保质保量、安全、准确完成生产任务。
参考文献
1. 雷秀. 液压与气压传动[M]. 机械工业出版社，2005-08
2. 张岗. 弓海霞. 新编实用液压技术手册[S].人民邮电出版社， 2008-05
3. 彭红梅. 浅谈液压系统故障诊断与分析[J].同东工业技术， 2013-11
