摘要：110kV英巴格变投运与2012年12月14日，变电站投运至今，35kV电流互感器变比不正确。2018年10月26日09时25分,110kV英巴格变电站35kV I母电压互感器炸裂，35kV I母母线停电。变电检修室结合本次停电对35kV电流互感器进行试验、检查。
关键词：110kV；35kV；电流互感器 ；原因分析
一、设备运行状态
检修前1号主变3501、35kV母线、35kV英牧线、英托线、英也线在运行状态。
二、设备检查情况
结合本次停电，变电检修室变电检修一次二班、继电保护一班、电气试验一班、电气试验二班至现场参加事件调查及恢复工作。
（一）一次设备检查情况：
1、110kV英巴格变35千伏组合电气型号：ZFN13-40.5(Z)，生产厂家：平高集团有限公司，出厂日期：2012-07-01；
2、35kV I母电流互感器型号：CBC1-3818（LMZ20-0.5），生产厂家：上海劲兆互感器有限公司，出厂日期：2012-05。
3、对1号主变3501电流互感器做变比试验，发现电流互感器变比不正确；
4、将1号主变3501 C相电流互感器拆卸下来重新做变比试验，发现电流互感器变比正确，由此可见：电流互感器合格，设备故障是由安装工艺造成的；
5、将1号主变3501 B相电缆锥筒接地线拆除，重新做试验，试验数据合格，测量3501 B相电缆锥筒与接地网相通。由此分析：外壳存在多点接地，形成环流影响测试结果；

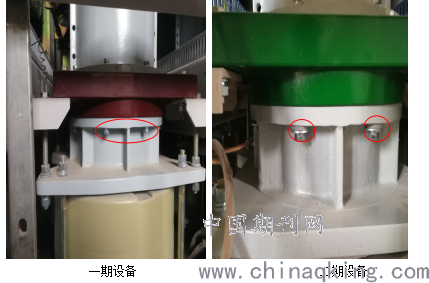

6、经一期设备与二期设备检查对比发现：二期设备方形绝缘子处连接螺栓加有四氟垫，一期设备上没有。检查发现方形绝缘子两侧连接螺栓是联通的，没有进行有效的绝缘隔离，由此得出结论：方形绝缘子处连接螺栓无四氟垫，没有进行有效的绝缘隔离，形成多点接地。运行过程中形成环流影响变比。
.png)
三、原因分析

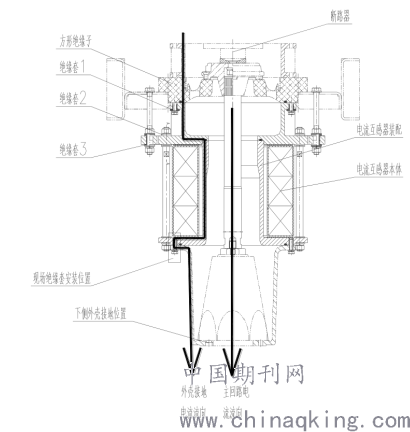

产品设计时，产品外壳接地通过方形绝缘子隔离，上侧和下侧各有一个接地位置；电流互感器装配单元装配绝缘套的位置有三处，通过三处绝缘套实现产品上侧和下侧外壳隔离，电流不会流经外壳流过电流互感器。而现场产品中，绝缘套1位置处没有安装绝缘套，绝缘套安装到另外位置，导致方形绝缘子上侧和下侧筒体导通，电流经外壳流过电流互感器，引起电流互感器变比检测错误。
.png)
四、处理措施
查看剩余几台产品， 发现存在相同问题。 整改方案如下：
（1）拆除电缆沟中防火墙。
（2）拆除35kV英牧线、英也线、英托线间隔的 A、B 两相的电缆和 CT 装配。
（3）对35kV英牧线、英也线、英托线、35kV母联、1号主变3501间隔的 A、B、C 三相补装绝缘套；
（4）恢复拆卸下的电缆接头；
（5）全部装配完成后，对电流互感器再进行一次试验，验
证参数准确性；
（6）检查并恢复其他接地连接等；
（7）对一起设备进行耐压试验。
