中国石化胜利石油工程有限公司测井公司 山东东营 257096
摘要：胜利油区的郑家—宁海地区储层岩性复杂，主要沉积的是砂砾岩体，常规测井资料在产液性质、产层性质评价及储层参数计算等方面存在困难。核磁共振测井具有常规测井无法比拟的优势，它可直观准确地提供储集层的孔隙度、渗透率，区分可动流体和束缚流体，根据差谱、移谱分析可以定性的识别油水层，在该地区储层评价中发挥了重要作用，为砂砾岩油（气）层的评价提供了一种新的途径。
关键词：核磁共振测井；砂砾岩测井解释；孔隙度；流体性质
1、区域地质概况
郑家—宁海地区区域构造位置处于东营凹陷北部陡坡带西段，其北部紧靠陈家庄凸起，是一个潜山油藏和第三系地层型油藏广泛发育的复合式油田。该油田油气层分布层系多，岩性复杂多变（砂岩、砂砾岩体、生物灰岩、古生界灰岩及基底片麻岩等），储层在宏观及微观上具有很强的非均质性，尤其是第三系地层型油藏，主要沉积的是砂砾岩体，由于砂砾岩体沉积属于高能环境，快速堆积而成，具有储层岩性成分复杂、成熟度低，粒径变化大、分选差，泥质含量变化大，油质稠的特点。因储层岩性、粘土含量及其结构、束缚水饱和度及油质变化等各种因素的影响，工区低电阻率与高电阻率油层并存，为砂砾岩体沉积储层的研究带来了较大的困难。
2、常规测井响应及解释难点
郑家—宁海地区的砂砾岩体是由多期水下扇纵向叠置而成，岩性多为砾岩、砾状砂岩、含砾砂岩、细砂岩等组成。受沉积相带的控制，纵向上不同粒序的砂砾岩厚度差异较大，孔隙度和渗透率数值较低，为低孔低渗地层。测井评价的关键问题是有效储层的正确识别和厚度划分[1]。砂砾岩体在常规测井曲线上的响应特征是（见图1）：砂砾岩体的自然电位测井曲线无异常或异常不明显，不能反映储层渗透性，依据其无法划分储层。自然伽马测井曲线除受泥质影响外，还受砾岩成分的影响，多为高值，依据其无法有效划分岩性和储层，也难以准确计算泥质含量。侧向电阻率曲线数值变化较大，主要反映岩性的变化及其影响，不能反映储层物性和流体的变化；由于砾岩体岩性复杂，三孔隙度测井相关性不好。由此带来：（1）不能有效区分储层和干层，确定储层有效厚度十分困难；（2）岩性复杂，难以准确计算孔隙度；（3）判断储层流体性质困难。
.png)

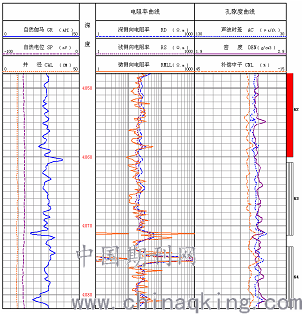

图1 常规测井曲线难以划分储层和识别储层流体性质
3、核磁共振测井的应用
该区块多井加测MRIL-Prime型核磁共振测井，采集了标准T2分布信号和差谱信号，提供了以下重要储层信息[2-4]：（1）不受岩性影响的地层孔隙度，能比较清楚地指明了哪些是储层，哪些是干层，哪些是致密隔层；（2）标准T2谱的分布反映了储层孔隙结构和流体性质；（3）连续的渗透率曲线，能比较合理地反映了储层的渗透特性和储层质量；（4）标准T2谱分布和差谱信号，在一定程度上反映油气的存在。
（1）核磁划分有效储层，确定大段储层中的隔层
该区储层岩性复杂，钾长石含量高，造成自然伽马数值高，储层和隔层难以识别。利用核磁共振测井资料可有效地划分储层，而且能区分可动流体和束缚流体，直观清晰地将有效的储层及隔层显示出来。从图2中可以看出，Z370井在高自然伽马层处，自然电位无异常，从常规测井曲线未发现中间有隔层，但从电阻率曲线看，上部有一组电阻率低，下部电阻率高。核磁共振测井计算的上部渗透率和孔隙度很小，T2分布谱与上下储层相比，只有少量可动流体，为明显的非渗透性层。从而也证明了上下两套地层不属于同一期的沉积，一套是非渗透层，另一套则为良好的储层，对比后认为，该井高自然伽马处应为隔层，从核磁共振T2分布看，上下两套储层的孔隙结构不同，说明是不同时期的沙体。
.png)

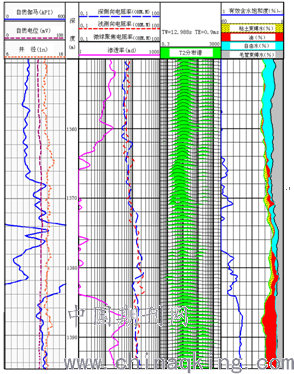

图2 Z井核磁共振测井成果图
（2）核磁计算准确的储层参数，有效识别流体性质
Y井是该区块内的另一口预探井，该井段解释了两个油层，58号层（3899～3908.3米）和59号层（3917.6～3930米），从核磁测井资料上看（见图3），核磁计算有效孔隙度较大，渗透率较高；标准T2谱为双峰分布，显示砾石分选差，粘土泥质含量较高；T2谱分布上的可动流体明显增多，拖曳现象明显，同时在差谱上显示出明显的油气信号，最长的T2组分可达2048ms以上，是明显的轻质油显示特征。该井解释中，主要依据核磁共振测井资料分析，在这巨厚（达546米）砂砾岩体油藏共解释油层19层，有效厚度达101.8米。试油示，58、59号层合试，日产油5.2吨，含水为0，原油密度为0.844g/cm3，粘度为4.42mPa.s，证实了解释结果的正确性。
.png)

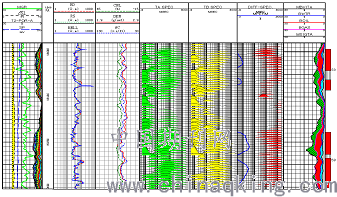

图3 Y井核磁共振测井成果图
4、结论和认识
1、利用核磁共振测井具有测量结果不受岩性影响、能准确测量地层的孔隙度、直接识别流体性质等技术优势，能有效解决复杂砂砾岩体的储层与非储层划分、有效厚度确定，成功地对砂砾岩体做出了正确评价。
2、对此类复杂砂砾岩体油藏，仅用常规测井资料进行评价具有相当大的难度和风险，核磁共振测井具有不可替代的作用。因此，在选择测井系列时，如有条件应把核磁共振测井作为优先选择的必测项目。
参考文献：
[1]曾文冲．油气层储集层测井评价技术．北京：石油工业出版社，1991．
[2]肖立志．核磁共振成像测井与岩石核磁共振及其应用[M]．北京：科学出版社，1998．
[3]肖立志，陆大卫，柴细元等．核磁共振资料解释与应用导论．北京：石油工业出版社，2001．
[4]王光海，王端平，张凤军等．用核磁共振方法确定储层参数．测井技术，1997，21（6）：393~396．
