盛立芳
中车长春轨道客车股份有限公司
摘 要 列车在运行过程中,机车车辆与钢轨的冲击、动力效应和震动,将导致车辆走行部分各轴承的发热。当轴承磨损或产生缺陷时,不正常发热增大,将会严重影响车辆的行车安全,造成巨大的生命和财产损失。所以性能优良、可靠的列车车辆轴温监测报警系统对保证行车安全具有重要的意义。本文介绍的轴温报警系统是一种新型的走行部安全监测系统,采用数字和模拟传感器冗余测温技术,对轮对轴承的工作温度进行实时监测并判断报警。
关键词 轴温检测系统 传感器 故障 报警
1.系统组成

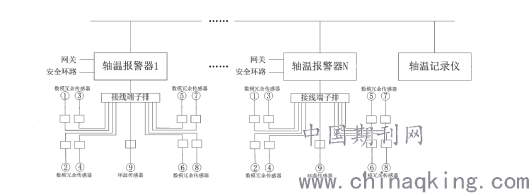

轴温报警系统包括轴温报警器、轴温记录仪、温度传感器(包括轴温传感器、环温传感器)、声光报警器、传输线缆等。见图1。
图1
轴温传感器安装于轴箱上,能够实时采集轴端的温度,转换并传输给相应的报警器。传感器内核采用数字信号和模拟信号的冗余设计,部分故障时不影响测温的可靠性,同时综合了数字传感器抗干扰能力强,模拟传感器测温范围广的优点。另外,传感器探头结构实现了自由旋转的安装方式,在保证安装可靠的同时,能够选择更合理的走线方向,提高可靠性与使用寿命。
环温传感器安装于车下的相应支架上,能够采集环境温度。内核与结构采用与轴温传感器相同的设计,仅外部接口有差异。
报警器安装于车厢的电气控制柜内,能够实时监测轴温、环温,诊断报警状态,并与整个系统、网关交互轴温数据与故障状态等。报警输出,除声光报警和相应轴温闪烁显示外,新增安全环路输出功能,参与控车。
记录仪安装于车厢的电气控制柜内,能够显示并记录系统内的轴温数据与故障状态,记录间隔可以设置,记录数据能够通过存储器转储,通过导入相应的地面分析系统能够实现更全面的故障预判。同时可以显示轴温曲线,能够有效帮助运营时的在线预判,排除隐患,避免事故的发生。
2.轴温报警系统的功能说明
2.1面板说明

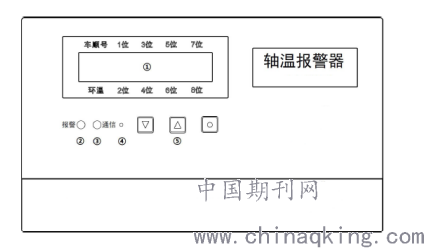

轴温报警器通常采用嵌入式安装方式。其面板包括LCD液晶屏、报警指示灯、通信指示灯、蜂鸣器、键盘及键盘锁组成。见图2。
图2
LCD液晶屏用于显示输出,当自检时开机显黑1s 后,显示相应自检参数;自检完成后显示相应轴温信息;当设备故障或工作异常时则长期显黑、无字或者乱码。
报警指示灯用于报警提示,当设备自检时,开机点亮1s 后熄灭;处于正常工作状态无报警时,熄灭,报警时,周期性闪烁;当设备故障或工作异常时则常亮或者常灭。
通信指示灯用于通信指示,当自检时开机点亮1s 后熄灭;处于正常工作状态无发帧时,通信指示灯熄灭,发帧时,通信指示灯点亮。
蜂鸣器用于报警或者按键指示,当设备自检时,开机鸣叫1s 后静音;处于正常工作状态无报警或按键时,蜂鸣器静音,当设备报警时,周期性鸣叫,当按键时,短促鸣叫;当设备故障或工作异常时长期鸣叫或静音。
键盘用于操作输入(键盘锁打开时),处于正常工作状态时操作后会显示相应输入,当设备故障或工作异常时操作无反应,无法按下或弹起。
键盘锁用于禁止或允许操作。当设备处于工作状态时,关闭后,键盘无法输入;打开后,能够键盘输入。当工作异常时,关闭后,键盘可以输入,打开后,键盘无法输入。
轴温报警器背面设置电气接口,包括电源通信接口和传感器接口等。
2.2功能说明
报警器开机自动执行自检功能,检查各输出功能是否正常,内容包括:LCD 液晶屏输出、LED 指示灯输出、蜂鸣器输出。此外,还将显示相关自检信息,内容包括:产品型号名称、软件版本、模块信息,时钟信息等。自检完成后,默认进入轴温功能,开始正常测温处理、报警诊断、通信联网等功能。
在轴温功能下,按● 键,即可进入“设置”功能,默认首先显示“产品型号名称、软件型号版本”、”模块信息”,以方便随时查阅。连按●键,则进入“车次、车号设置”功能。
报警器能够同时检测各通道传感器内的数字温度计、模拟温度计的温度及异常,整合处理后,显示在LCD 液晶屏上。
根据预设的跟踪报警、定点报警阈值,报警器能够实时诊断本车各轴温是否满足报警条件。当任意轴温满足任意报警条件时,报警器判断为报警,显示相应轴温闪烁,同时报警灯闪烁,蜂鸣器周期性鸣叫,当本车报警解除时,报警器恢复常态显示,报警灯熄灭,蜂鸣器静音。当报警时,按任意键操作(键盘锁已打开),即可实现消音功能,此时蜂鸣器不再鸣叫。当轴温正常,或跟踪报警时,安全环路输出为开路(断开),当定点报警时,安全环路输出为短路(闭合)。
当网络中,任意一辆其他车发生报警时,非报警车报警器能够及时显示报警车的轴温信息,报警轴温、报警灯闪烁,蜂鸣器周期性鸣叫,一定时间后自动停止。当报警车执行消音操作或报警解除后,非报警车报警器恢复常态显示,报警灯熄灭,蜂鸣器静音。
当网络中,任意多辆车同时发生报警时,所有车报警器能够及时循环显示报警车的轴温信息,报警轴温、报警灯闪烁,蜂鸣器周期性鸣叫,10s 后自动停止。当报警车执行消音操作或报警解除后,非报警车报警器恢复常态显示,报警灯熄灭,蜂鸣器静音。
2.3报警记录
当发生报警时,报警器自动开始周期性记录。内容包括:报警时间(年、月、日、时、分)、报警轴位、轴温、环温,记录间隔为固定时间。数据记录满后应能自动刷新,先进先出,始终保持最新的记录。报警数据记录不可通过按键操作删除,且数据记录应具备断电自动保存功能。
3.结语
轴温报警系统的应用,可以实现车辆轴承温度的实时监控,智能预报车辆轴承故障,极大的保证了车辆的行车安全。
参考文献
[1]祝常红.数据采集与处理技术[M].电子工业出版社, 2008.
