吉子楠
中铁二十局集团第三工程有限公司 重庆 404100
【摘要】预应力钢筒混凝土管在上世纪90年代进入我国，先后在国内多个大项目上得到成功的应用，在国内的供水工程中已得到广泛认可，应用越来越多；受工程所在区域水文、气候影响，PCCP管道接头处理、特别是安装质量的控制是影响工程质量的关键因素。文中以我公司承建的某管道工程PCCP管道接头打压及控制为例，从施工准备、施工方法、安全、质量控制等方面，阐述了大管径PCCP管道接头打压施工技术及质量控制。
【关键词】 大口径PCCP管 接头打压 质量控制
1工程概况
我公司承建的某PCCP输水管线工程，管道设计流量为16.7m3/s。工程中使用的PCCP管道设计长5m，内径3000～3000 mm，壁厚280mm，工作压力0.8MPa-1MPa,覆土厚度4m～8m，单节管重约44t左右，是目前国内比较大的PCCP管道。
2 PCCP管道接头打压施工准备
（1）组织准备
成立PCCP管道接头打压质量小组，由技术负责人负责，施工技术部、试验室、测量班、施工班组参与。做到分工明确、责任到人，并组织有关人员学习、了解接头打压施工的技术特点及要求，并向施工班组进行技术交底。
（2）技术准备
项目总工程师组织试验人员、技术人员、施工班组工人学习和《给水排水管道工程施工及验收规范》。

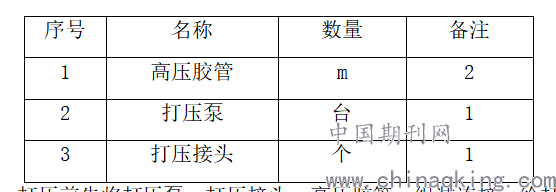

（3）试验设备准备
.png)
打压前先将打压泵、打压接头、高压胶管、组装连接，给打压泵箱加入高出吸水口4一5 cm的水，可进行现场水压试验，整个打压系统的总重约7公斤，由一个人操作就可轻松完成，试验方法简单、方便。
3 PCCP管道接头打压施工技术及质量控制
3.1管道接头打压总体安排
由于PCCP管道在管厂生产时严格遵循规范要求，质量保证措施到位，不存在质量问题，因此在安装现场仅对PCCP管道接头的严密性进行检测即可。PCCP管道严密性打压试验在管道安装完成后进行第一次打压试验，合格后才能安装下一节管道。在管道砂浆灌缝前进行第二次打压试验，合格后方可进行灌缝密封。在管道回填后进行第三次打压试验，打压试验合格后才能组织人员进行验收。每次打压试验严格按照打压方案进行，并做好打压记录。
（1）每节管道安装后，立即进行接头打压试验，以检验接头密封性。
（2）接口打压试验进行三次打压，第一次在管道安装后对接口进行打压，第二次在后续安装两根管道后对此接口再进行打压，第三次在管道回填后对此接口再进行最后一次打压。
3.2接头打压试验
为了接头打压试验的方便和保证密封性能，大口径PCCP管道的钢制插口环由可安装双胶圈的钢材制作，制作时在插口环两条胶圈之间的档胶台上对称加工两个带丝扣的打压预留孔，用于对接后接头严密性水压试验。安装管道时，打压预留孔处于管道上部和下部，下部的孔为进水孔，上部的孔为排气孔，方便施工，管道安装时都用丝堵封堵。由于承插口环工作面之间间隙极小(<1mm)，且两条密封胶圈之间所形成的圆环空腔宽度仅16 mm，空腔体积很小，因而水压试验仅需用极少量的水。

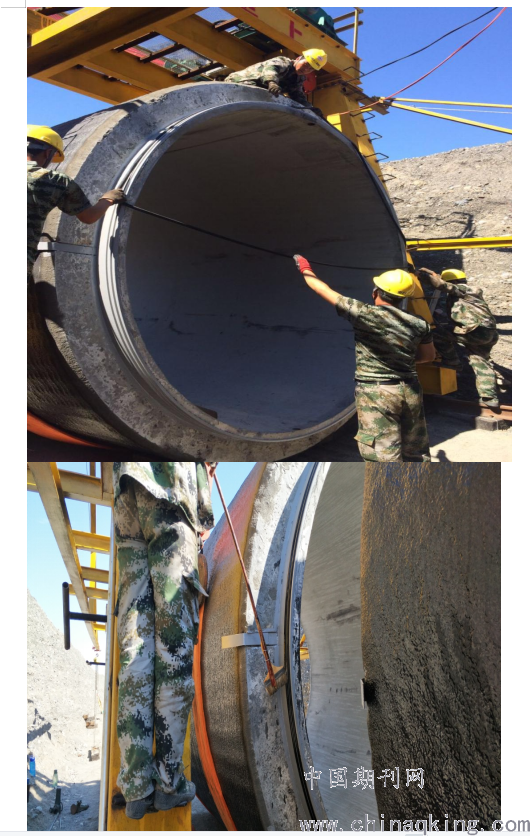

3.2.1橡胶圈安装要求
(1)橡胶密封圈必须附带合格证书，对其进行外观检测，有损坏、龟裂和接缝的不得使用。
(2)橡胶密封圈安装时不得对其生拉硬扯、扭曲，应舒展的套在PCCP管道插口的钢板凹槽内，以免扯断或造成损坏。
(3)PCCP管道接口处的承口周围应不被涨裂。
(4)橡胶密封圈不得出现挤出、脱槽等情况，在安装前应用滚刷涂抹植物油，对其进行润滑作用。
.png)
(5)双列橡胶密封胶圈接口处的打压，应按以下规范要求施工:
1)。采用的弹簧压力表，必须是正规厂家生产的合格产品，精度不应低于1.5级，工作压力0.8Mpa,试验压力为1.12Mpa；工作压力≥1.0Mpa；表盘的公称直径不小于150mm，使用前应校正。
2) 试验压力按1.2倍的工作压力考虑。
3)稳压2min, 压力值不下降，无渗漏，该接缝压力即为合格。如果发现有压力下降情况，仔细检查，找出压力下降的原因；如橡胶密封圈已被损坏，应拔出管道，更换密封圈，再重复PCCP管道安装的所有过程；如确认管道承插口的橡胶密封圈卡环有问题，应拔出管道，返厂按规定进行修补，并对接缝进行耐压试验，直到试验完全合格，在运输至现场进行再次安装。
4)PCCP管道接头打压合格后，应对接头注水预留孔进行密封处理。
(6)气温降低施工时，需对橡胶密封圈采取保温措施，安装时不能使用冻硬的橡胶密封圈。
3.2.2试验操作过程
首先将打压器的专用接头与管道下部预留打压孔拧紧连接，松掉管道上部预留打压孔的丝堵，然后用手压泵向承插口工作面两条胶圈所形成的空腔内充水，待管道上部打压预留孔连续流水时即认为空腔内水已注满，立即用丝堵封堵管道上部的排气孔，随后用打压器加压。保持稳压 2m in后进行外观检查，若管接头内、外侧无漏水现象，压力稳定则表明管道接头密封严密，水压试验合格，然后卸下与预留打压孔连接的接头，继续进行下一接头试验。当发现管接头内、外侧有漏水现象时，应查明原因，重新安装后再次试验。管道接头严密性试验操作过程详见管道接头严密性试验示意图
.png)

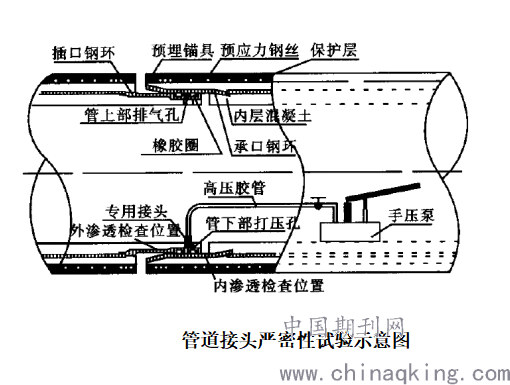

管道接头严密性试验示意图

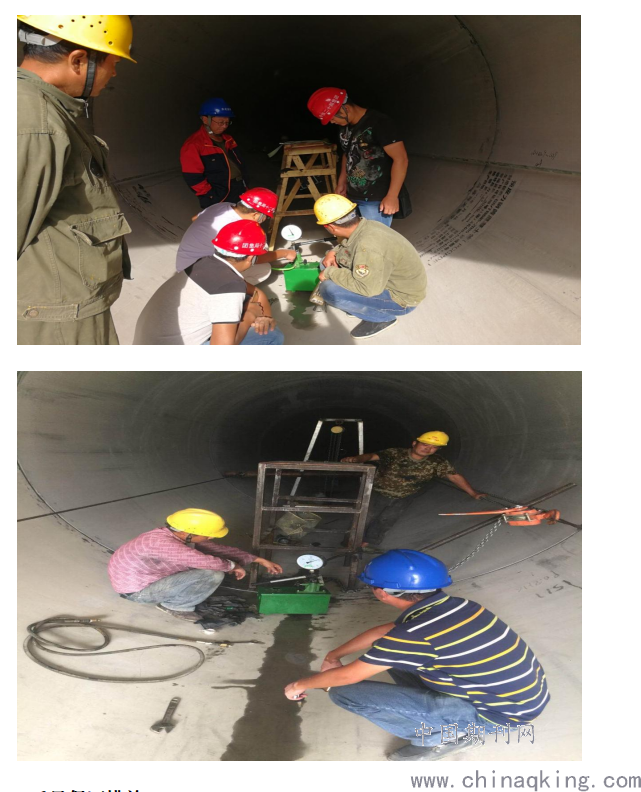

3.2.3接口打压试验要求
PCCP管道的接口打压试验必须符合以下要求：
（1）PCCP管道从管厂出厂时必须将接头打压的注水预留孔调整至管道顶部位置，在运输至现场后不得再挪动；
（2）PCCP管道承插口安装合格后立即进行接口打压试验，将组装好的打压器连接注水预留孔，然后将压力升至试验压力，恒压5min，无压力降视为合格；
（3）打压合格后，取下试压嘴，在注水预留孔上拧上M10×20mm不锈钢螺栓并拧紧；
（4）打压试验时将空腔内的空气必须排净；
（5）打压不合格且确认是接口漏水时，拔出安装完的管道，查找漏水原因，再重新安装，必须达到规范要求。
(6)接口打压试验进行三次打压，第一次在管道安装后对接口进行打压，第二次在后续安装两根管道后对此接口再进行打压，第三次在管道回填后对此接口再进行最后一次打压。
.png)
4质量保证措施
（1）PCCP管道接头打压试验必须严格参照制订的打压试验方案进行。
（2）采用的弹簧压力表，必须是正规厂家生产的合格产品，精度不应低于1.5级，最大量程应为试验压力的1.3倍，表盘的公称直径不小于150mm，使用前应校正。
（3）打压器各个组件的接头部位严密性必须保证；管道承插口里面的两条胶圈所形成的空腔内的空气必须排净(加压注水时管道上部的打压孔连续出水)。
（4）前一节PCCP管道接口打压不合格不得进行下节PCCP管道的顺装施工。
参考文献：
（1）GB50268-97《给水排水管道工程施工及验收规范》
（2）GB/T 15345-2003《预应力混凝土输水管试验方法》
（3）GB/T 19685-2005《预应力钢筒混凝土管》
（4）《管线施工技术要求》
