江宁
国网成都供电公司输电运检中心 610000
摘要：我国电网工程中，架空输电线路是一种常见的形式，具有建设成本低、施工周期短、方便检修维护的优点。文章从架空输电线路的施工技术要点入手，总结了施工质量控制措施，指出现场施工危险点和控制方法，以供同行参考。
关键词：输电线路；架空施工；技术要点；危险点；质量控制
架空输电线路架设在地面以上，由导线、架空地线、绝缘子串、杆塔、接地装置等部分组成[1]。架设施工中，受到外界气候、施工方案、机械设备、工艺技术、人员能力等因素的影响，均可能对施工质量产生影响。因此，电力施工企业必须认识到质量控制的重要性，结合工程实际情况编制完善可行的质量管理方案，落实相关控制措施，推进现场施工作业顺利完成。
1．架空输电线路的施工技术要点
1.1 基础施工
第一，合理选择基础类型，常见如大板基础、阶梯基础、灌注桩基础、人工挖孔桩基础等。以大板基础为例，因埋深小、底板大、双向配筋，可承载塔杆的上拔力、下压力、弯矩力和剪力。第二，基础开挖时，以机械开挖为主、人工开挖为辅，同时对开挖期间的岩石结构稳定性进行检测，将挖出的废弃土及时运出现场，防止地基不均匀沉降。第三，塔脚施工时，应使用全方位高低脚，根据现场地形条件、杆塔位置，对不同长度的高低脚进行组合，并合理选择角钢材料。提高基础的稳定性。第四，基面施工中，应建设环状排水沟，或设置排水沟护壁，可提高边坡的强度，减少自然环境带来的影响，避免滑坡、塌方等事故。
1.2 杆塔施工

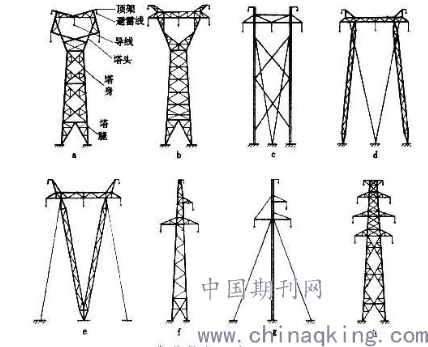

第一，严格按照施工方案作业，准确控制杆塔的架设位置、相邻杆塔之间的距离，通过测量减小偏差。第二，施工单位应提前制作弧垂定位模板，在施工图纸上标注杆塔型号和位置等信息；到达施工现场后，复核邻档断线、杆塔上拔力等参数。第三，对杆塔的性能质量进行检验，其中的重点之一是钢材强度，如果检验结果达标，可作为输电线路的支撑结构使用。第四，还可以使用绝缘复合材料制成的杆塔，不仅在安装、维护上具有优势，而且防盗、防损、环境适应性好。常见的几种杆塔见图1。
.png)
图1：常见的杆塔示意图
1.3 架线施工
以张力架线施工法为例，工艺流程是：划分施工区段→展放导引绳→牵放牵引绳→展放导线。第一，展放导引绳时，布线长度的控制以放线段长度为基准，平地区域为1.1-1.2倍，山地丘陵区域为1.2-1.3倍[2]。第二，牵放牵引绳时，牵引机要缓慢起步，避免导引绳跳槽；当导引绳有了张力之后，可逐渐加速运行。第三，展放导线时，遵循先慢后快的原则。起步时缓慢牵拉，观察施工区段的沿线情况；调整放线张力，确保牵引板处于水平状态；当牵引绳和导线均架空后，就可以逐渐提速，加快展放效率。
1.4 紧线施工
紧线施工时的技术要点有：第一，弧垂观测要从远离紧线牵引装置的地方开始，向紧线方向观测并调平，当弧垂收紧、符合设计要求，停止牵引稳定导线。第二，收紧导线时，各个子导线要同步收紧，合理控制收紧速度；同相的子导线在同一天收紧，防止导线拉伸有长有短导致弧垂不一。第三，画印时，利用垂球将横担挂空中心投影到子导线上，使用直角三角板，将一条直角边和导线贴合在一起，另一条直角边对准投影点[3]。
2．架空输电线路的施工质量控制措施
2.1 完善施工管理机制
架空输电线路施工中，建立完善的施工管理机制非常重要，能为施工作业进行引导。其一，对于施工人员、管理人员合理配置，明确工作内容和职责，严格规范管理，不仅能提高工作效率，也能减少人为失误。第二，对资源和资金的使用严格控制，可辅助利用工程管理软件进行管理，提高资源和资金的使用效率，避免出现浪费现象。第三，制度合适的奖惩激励措施，激发工作积极性，对表现优异的人员予以精神表扬和物资鼓励，创建良好的工作氛围。第四，制定安全管理制度，将现场施工时的环境、技术、人为操作等风险降至最低，保证人身健康和财产安全。
2.2 落实现场勘测作业
架空输电线路由于距离长，可能会跨越多种地质地貌，落实勘测作业是一个基础和重点。第一，杆塔的布设位置，测量精度要求并不高，但相邻分布的杆塔，其成角应为180度，抵消外界作用力[4]。第二，结合地质条件，对杆塔的布设高度进行调整，例如位于山坡上的杆塔，应适当降低高度，防止布线时倾角过大导致线路损坏。第三，对勘测人员的要求，不仅有全面的勘测理论知识，还要掌握地理地质、电气工程等方面的知识，为实际勘测作业做好充足准备。同时，勘测人员要和设计、施工人员积极沟通，了解设计、施工意图，对勘测作业环节进行优化，从而获得真实准确的数据信息。
2.3 图纸会审、技术交底

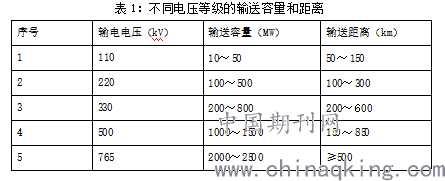

架空输电线路设计图纸，是现场施工的依据，设计图纸完成后，建设单位应组织设计方、施工方、监理方进行图纸会审，详细了解设计内容，及时发现存在的问题，并进行修正和补充，确保设计科学合理。施工前进行技术交底，明确施工重点和难点，合理配置人、机、料三个要素，根据不同电压等级制定施工方案和组织设计。
.png)
2.4 提升人员专业素质
不论是施工人员、还是管理人员，提升专业素质才能更好地开展作业，为保证施工质量提供优良的人力资源。站在施工企业的角度，应对管理人员进行专业培训，学习项目管理知识，提供外出参观学习的机会，鼓励他们接受继续教育，从知识、技能和经验等方面同步提升。针对施工人员，采用安全教育、岗前培训的形式，落实安全、技术交底制度，培训完成后进行考核，考核过关者才能上岗作业，未过关的人员继续进行教育培训。
3．架空输电线路施工危险点和控制方法
架空输电线路在架设施工中，及时发现危险点并及时控制，能有效消除隐患，降低危险带来的损失和影响。结合实践，危险点主要集中在展放导地线、紧线作业和安装附件三个环节。
3.1 展放导地线环节
该环节的危险点有触电、起重伤害、高处坠落、物体打击、跑线断线、设备事故等，控制方法包括：①检查工器具，防止不合格工器具进入现场，按照要求安装铁塔并接地。②检查通信设备，确保电量充足，导地线展放过程中保持良好通讯，一处不通就要暂停放线。③展放导引绳时由专人监护，使用专用的转向滑车，且荷载均衡不能超过允许承载力。④牵引和张力设备要可靠锚固，按照技术要求设置锚桩，经受力计算确定锚桩的规格和深度[5]。
3.2 紧线作业环节
该环节的危险点有物体打击、高处坠落、起重伤害等，控制方法包括：①导地线升空时，不能人力压线，要使用压线装置。②展放人员不能站在线圈内侧，如果导地线被刮住，应在线弯外侧使用工具处理。③紧线过程中，各杆塔如果有一处信号中断，应暂时停止牵引，查明原因并恢复通信，再继续紧线作业。
3.3 安装附件环节

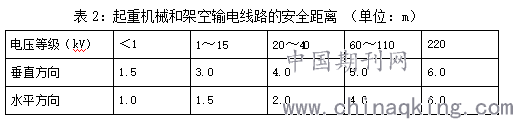

该环节的危险点有触电、高处坠落、物体打击、起重伤害等，控制方法包括：①悬挂耐张串前，使用金属对耐张瓷瓶短接，安装附件前挂好接地线。②上下瓷瓶串要使用延长绳，将保险带挂在横担主材，检查金具连接是否符合要求。③对松弛度进行调整，应将手拉链和扳手绑扎在起重链上，并检查保险扣确保完整无损。④施工中如果使用起重机，起重机的任何部位和架空输电线路之间的距离不得小于表2中的规定；如果小于规定数值，应采取安全防护措施后再施工。⑤所有附件安装完成，作业人员从导地线上撤离，拆除临时接地线，做好相关记录。
.png)
4．结语
综上所述，架空输电线路的施工，技术要点包括基础施工、杆塔施工、架线施工、紧线施工。在展放导地线、紧线作业和安装附件环节，存在的危险点较多，只有完善施工管理机制，落实现场勘测作业，进行图纸会审和技术交底，并提升人员专业素质，才能更好地实现质量控制目标。
参考文献：
[1]秦焕清.电力施工架空输电线路的施工质量控制[J].商品与质量,2021(6):313.
[2]张成善.电力施工中架空输电线路的施工质量控制探述[J].智能城市,2019,5(11):127-128.
[3]张小济.浅析500 kV架空输电线路张力架线的施工质量控制[J].电力系统装备,2018(6):70-71.
[4]王松.架空输电线路工程的施工管理与质量控制分析[J].军民两用技术与产品,2015(12):102-102.
[5]郑亚龙.探究输电线路施工中的安全管理及质量控制[J].数码设计（上）,2020,9(11):56.
