试论新型驴头销定位项丝的改进

发表时间：2021/4/16 来源：《中国科技信息》2021年5月作者：彭长波郭灵郭庆云

[导读] 在油田机械采油生产过程中，常规的开采方法是借助于抽油机、抽油杆和抽油泵，进行原油开采。在原油开采过程中，伴随着油井产量的变化要对抽油泵的参数进行调整，对生产层位进行调整，或是井下设备发生了故障等原因，油井都要不定期的进行修井作业，取下驴头销子是施工作业前的一道必须工序。

东辛采油厂辛三管理区采油六站彭长波郭灵郭庆云

        在油田机械采油生产过程中，常规的开采方法是借助于抽油机、抽油杆和抽油泵，进行原油开采。在原油开采过程中，伴随着油井产量的变化要对抽油泵的参数进行调整，对生产层位进行调整，或是井下设备发生了故障等原因，油井都要不定期的进行修井作业，取下驴头销子是施工作业前的一道必须工序。但是，为了保证驴头稳定性，销子采取过盈配合。抽油机长期在野外作业，雨水、雪水渗入到销子内，有的油井几年才进行一次作业，驴头销子因表面潮湿生锈，销子在销子孔中锈死，造成销子不能顺利取出。看似很简单的工序，其实完成时往往十分艰难，有时难以实现，最终费时、费力拆卸游梁。抽油机是一种常年在野外连续工作的机械设备，由于长时间在交变重负荷的作用下，驴头销子和销孔极易出现磨损变形，使游梁和驴头在上下移动过程中相对错位，发出咣当咣当响声，并造成整机振动;或者在雨水及其它因素的腐蚀作用下，驴头销子与销孔之间出现锈死现象，翻驴头时无法将销子取出，上述因素不同程度地影响着油田的正常生产。
        游梁式抽油机是油田开发过程中常用的主要抽油设备之一，抽油机与抽油杆及深井泵配合使用将地下的石油源源不断的抽汲到地面上来，但抽油机工作环境非常恶劣，常期曝露在野外矿场，受风吹日晒和雨雪侵蚀，同时承受井下交变载荷作用等影响，抽油机很容易出现各种各样故障，使抽油机不能正常连续工作，轻则迫使油井停产，重则造成抽油设备损坏，缩短抽油机使用寿命。在抽油机各种故障中，驴头销子磨损、松动、外窜是抽油机常见故障之一，针对这一抽油机井生产中存在问题，结合抽油机工作特点和多年采油工作阅历，故设计了这套常规游梁式抽油驴头销定位顶丝，以防止驴头销松动、脱出所造成抽油机设备损坏和便于修井作业或需更换磨损的驴头销时，能方便顺利拔出驴头销
驴头销定位顶丝设计安装原理：

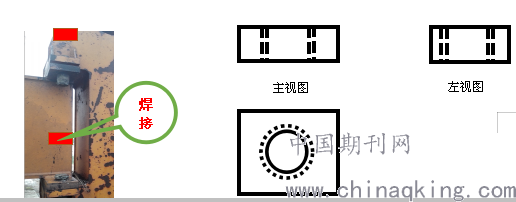

        1、焊接孔板：按规定尺寸将加工后的焊接孔板，按驴头销长度距离的1.5-2倍速距离，焊接在抽油机驴头上、下销子上方。

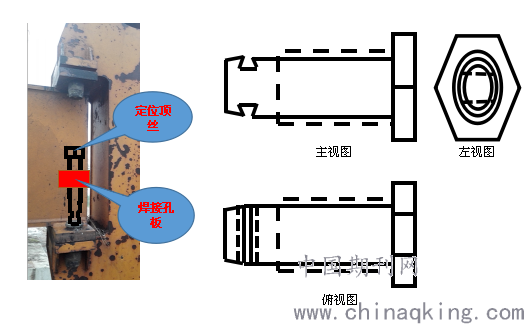

        2、驴头销钉定位顶丝:在抽油机电机固定螺栓长顶丝下端加工一个卡槽，将底端带有卡槽的通扣螺蚊定位顶丝，旋入焊接止板内，并顶紧驴头销，使抽油机在长期正常运行时，防止驴头销松动窜出，造成抽油设备故障。

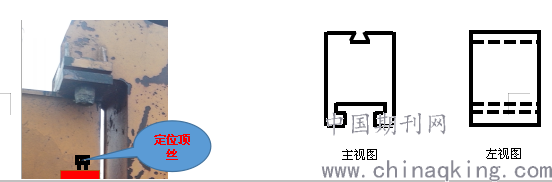

        3、定位顶丝联接活动滑块：在抽油井机井进行正常修井作业或抽油机长期运行中出现驴头销钉有磨损情况时，可将定位顶丝用扳手卸松至一定距离后，将连接滑块卡槽与定位顶丝卡槽和驴头销卡槽对正插入定位顶丝与驴头销之间，继续卸松顶丝，直至销子拔出。

        抽油机驴头定位顶丝推广应用优点：
        1、结构简单、部件少，成本低，易于加工。
        2、提高抽油机井维修效率、操作方便、安全可靠，降低劳动强度。
        3、延长驴头销使用寿命，确保抽油机长期安全运行，避免因驴头销松动、磨损、外窜现象所造成抽油机故障。
