1.苏维龙2.郭明坤
1.新疆天富能源股份有限公司天河热电分公司 新疆 石河子，832000 2.江西能创电力勘测设计有限公司 江西 南昌，330000
摘要：一次通流试验能够避免TA二次回路及TA极性接错, 常用方法无法准确测量电流和相位, 一次通流试验能够在一次设备冷态时检查电流二次回路的正确性, 保证在投运时二次电流回路完全正确。
关键词：一次通流，差动保护，电流互感器极性，短路计算
引言：在发电厂新建机组的调试工作中，发电机、主变压器、高压厂用变相关TA、TV的检查时调试中一项非常重要的内容，只有每个TA、TV的极性正确的情况下，差动保护，方向行过流保护，阻抗保护，计量表，测量表才能正确反映发电机，变压器的运行工况。整个TA、TV回路检查包括了互感器本体到端子箱，就地端子箱到保护屏，保护装置的互感器，和保护参数的设置等。电气调试一般验证TA、TV回路正确性都是在机组整套启动过程中，利用设置不同的短路点进行TA的极性及精确度的校验，在空载特性是进行TV极性和精度的校验。这种情况下一旦TA、TV出现异常整套启动的进程就卡在改环节，当一次TA、TV出现问题就无法进行整套启动。因此，若将整套回路的检查放在整套启动之前、进行一次通流和一次升压，在充足的检查时间和良好的工作状态下进行，更有利于新建机组的安全、顺利投产。
一：短路试验变压器模型的建立
变压器一般都是三相三绕组变压器，其中高压侧为星形接线，低压侧为三角形接法。在一次通流时，通流电源为三相正序对称电源，因此可以对主变进行单相数学模型计算，对于双绕组变压器模型如下图，

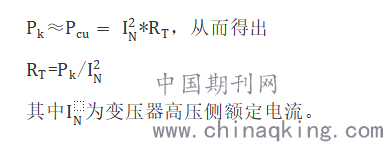

下面对模型参数计算进行说明：在电力系统计算中，由于变压器短路损耗一般也称谓负载损耗，近似等于额定电流流过变压器时高低压绕组中的总铜耗。变压器铜耗与电阻之间存在如下关系：
.png)
由于大容量变啊要求的阻抗中以电抗为主，即变压器的电抗和阻抗数值上接近相等，近似认为，变压器的短路电压比%与变压器的电抗如下关系：
.png)
二：巴林基安2*300MW机组差动保护配置及电流互感器的构成和一次接线图：
2.1差动保护配置和电流互感器的构成：变压器差动保护，分别用TA1、TA2、TA5电流互感器，变压器保护是180度接线，主变保护还配有零差保护，用TA1、TA9电流互感器，零差保护是180度接线。发电机差动用TA2、TA4电流互感器，发电机差动保护是0度接线。高压厂用变压器保护用TA6、TA7、TA8电流互感器采用高压厂用变压器是180度接线。

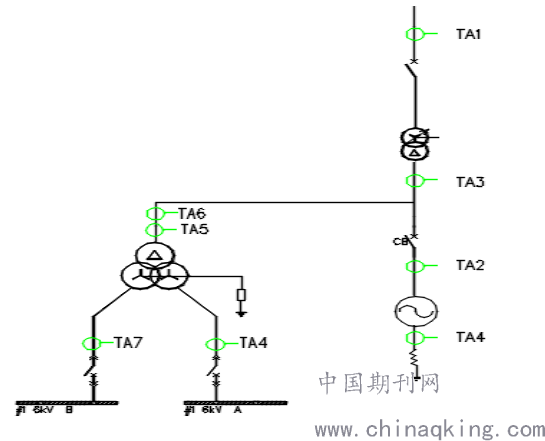

2.2一次接线图如下图一所示：
.png)
2.3一次设备参数

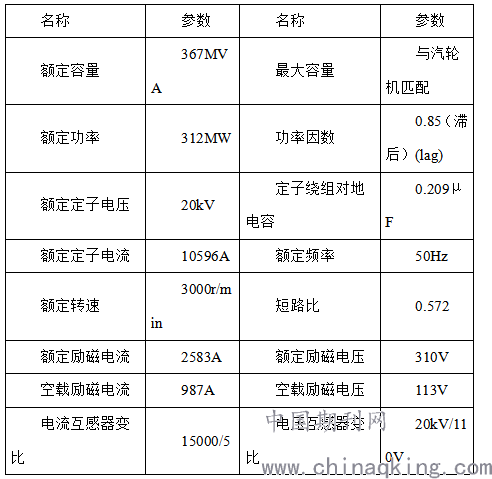

发电机主要技术参数表
.png)

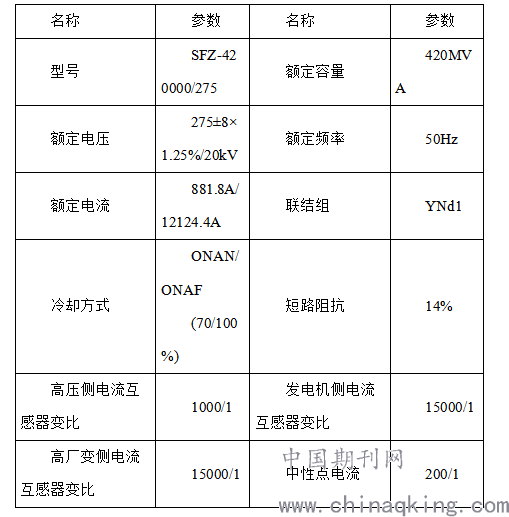

主变主要技术参数表 Base technical data of main transformer
.png)

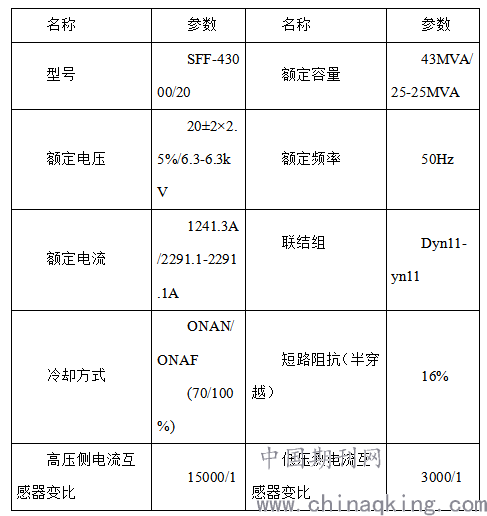

高厂变主要技术参数表 Base technical data of auxiliary transformer
.png)
三：主变差动保护效验，TA1、TA2差动回路校验
3.1试验方法分析和短路电流计算：

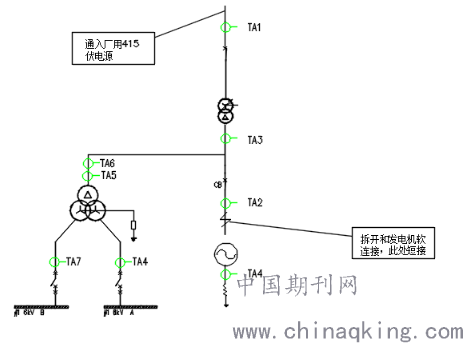

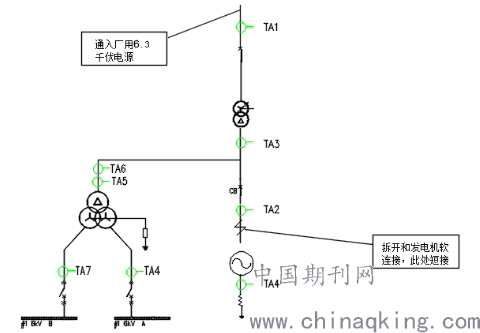

采用在主变高压侧加厂用415V电源（此项目厂用电源是415V），在主变低压侧短接，测量主变高地压侧电流。试验接线如下图二
.png)

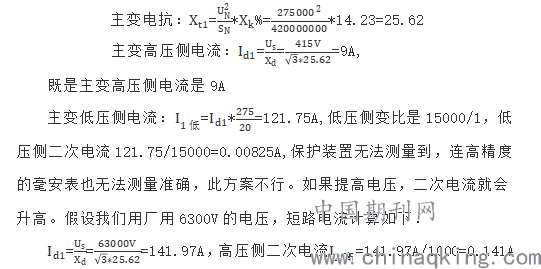

根据短路计算原理，依照设备参数，设备阻抗和短路电流计算如下：
.png)
主变低压侧电流：
.png)
.png)

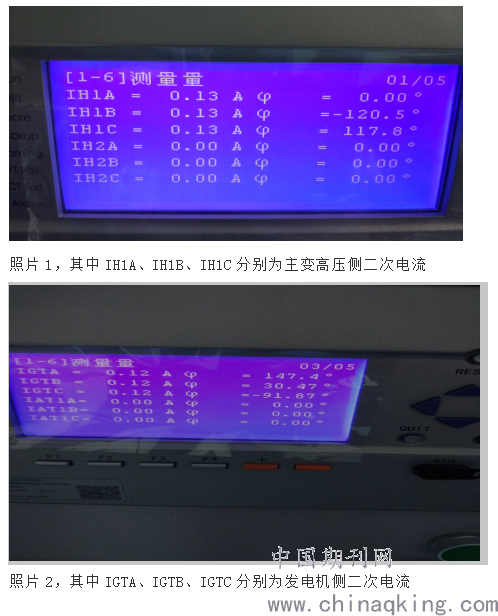

从保护装置读取的数据如下图所示
.png)
.png)

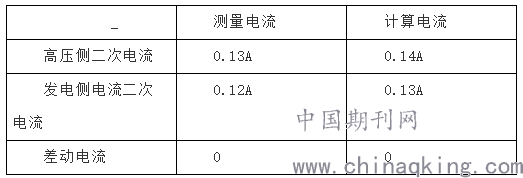

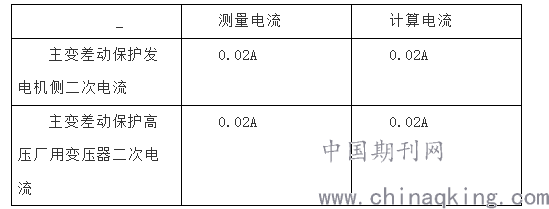

各个试验数据如下：
_ 测量电流 计算电流
.png)
四：主变差动TA2、TA5差动回路校验和高压厂用变压器TA6、TA7、TA8.

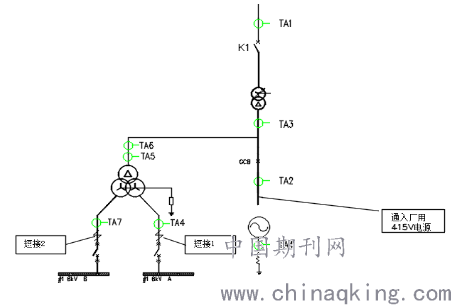

试验方法见下图：在发电机出口出通入415V厂用电源，在6kV A分支处做短接1，在6kV B分支处做短接2。可以检测主变差动保护TA2，TA5的差动极性，也可以同时检测到高压厂用变压器差动TA6，TA7，TA8的差动极性。试验接线如下图所示。
.png)

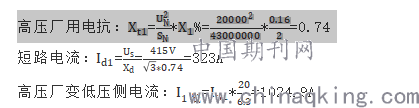

短路电流计算和试验方法分析：
当高压厂用变压器低压侧A、B分支同时短接时，高压厂用变可按穿越阻抗取值，穿越阻抗近似等于短路阻抗的0.5倍。
.png)
从保护装置读取数据如下：

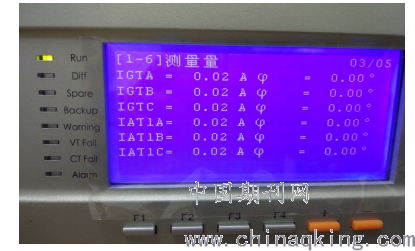

照片4，其中IGTA、IGTB、IGTC分别为主变差动保护发电机侧二次电流，IAT1A、IAT1B、IAT1C分别为主变差动保护高压厂用变压器二次电流。
.png)

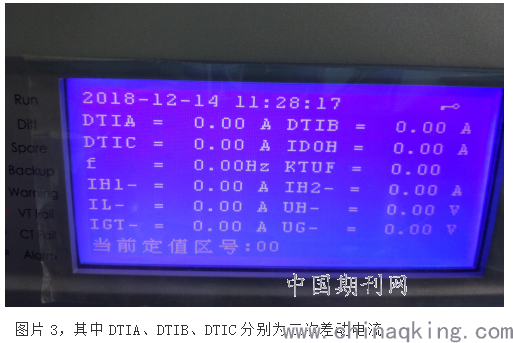

由于二次电流比较小，保护装置上无法显示二次电流的相位，但可以在装置上读取差动电流为0
.png)

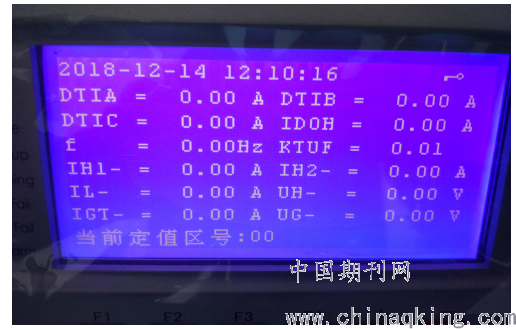

照片5，CT极性正确的情况下，差动电流

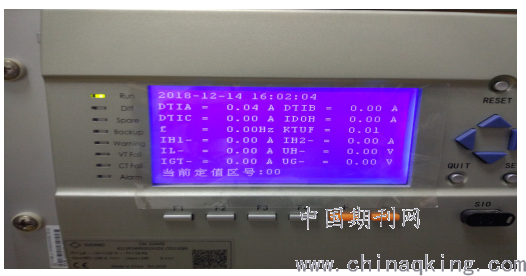

人为的把A相电流的极性差180度，看到的差动电流如下
.png)
照片6，A相电流反了180度，A相的差动电流。
依次改变B、C相电流DTIB、DTIC电流均为0.04A，从而可以验证差动保护的三侧电流极性的正确性。

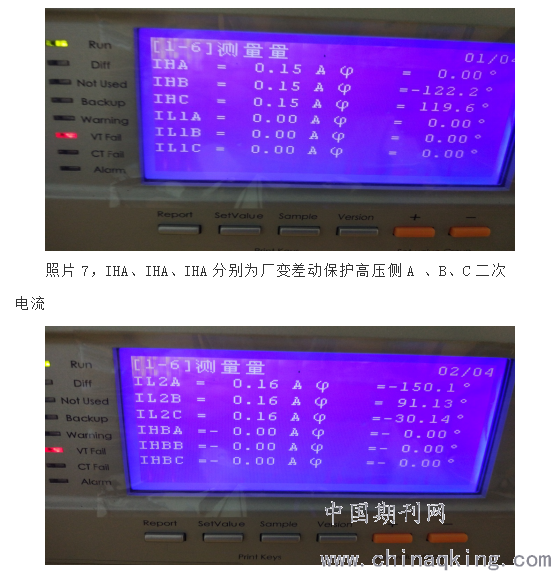

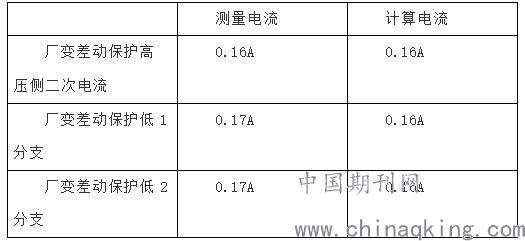

厂变差动保护效验：
.png)
照片8IL2A、IL2B、IL2C分别为厂变差动保护低二分支A 、B、C二次电流
.png)
五：主变零差保护TA1、TA9差动回路校验
试验方法和短路电流计算：

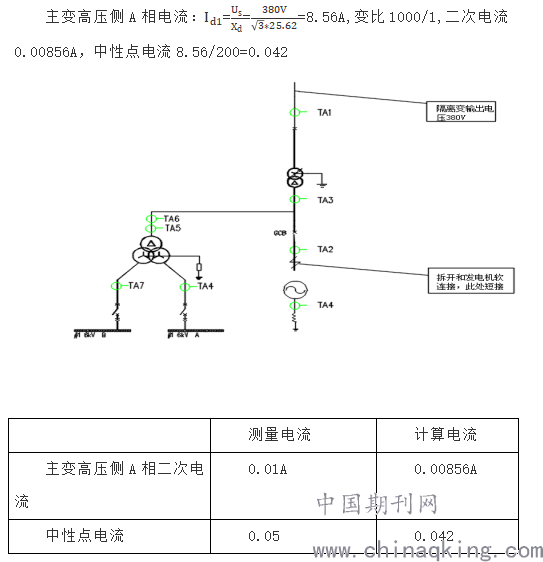

采用一个415/380的隔离变压器，在高压侧A相上接入隔离变的L相电压，隔离变的N相接地，低压侧短接，通过主变中性点形成回路。接线图如下图所示
.png)

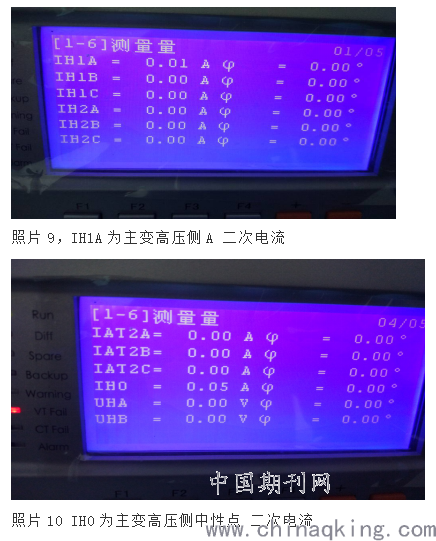

.png)

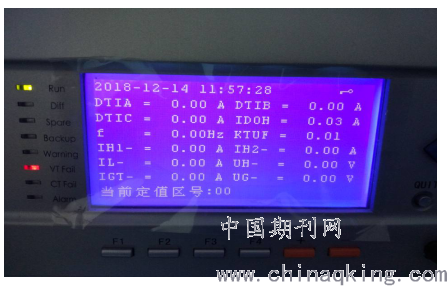

照片11：IDOH零差差动电流，当人为的把极性反了180度时，看到差动电流为0.03A.
六：发电机差动保护TA2、TA4差动回路校验

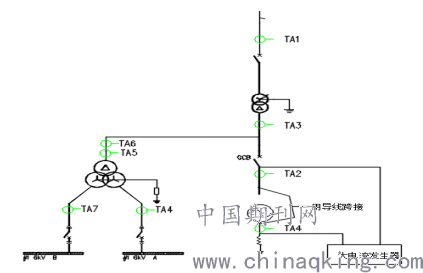

试验方法：用导线将发电机绕组跨接，用大电流发生器从发电机中性点输入电流，大电流经机端返回到大电流发生器，试验原理如下：
.png)
七：试验注意事项
5.1发电机、高压厂用变压器、主变、封闭母线等设备的一次设备的绝缘合格，发电机，变压器的常规和特殊试验合格。
5.2临时电缆的电流需满足试验电流的 要求。
5.3检查通流范围内各个TA二次回路无开路。
5.4试验用的6kV，380V电源开关临时定值整定合理，开关远方操作正常
5.5试验范围内做好隔离措施，封闭通道以及容易触电部位派专人看守。
5.6试验人员熟悉试验方法，参与人员已经被交底，熟悉试验的危险点。
八：结论
进行一次同流效验发变组保护相关TA极性和变比是现场调试因地制宜开展的一种实用检验手段，可充分检验发变组保护交流二次回路，一旦发现问题可及时改正，无运行安全风险，可缩短机组整套启动时间，节省了人力、物力成本。
参考文献
[1]贺家李，宋从矩.电力系统继电保护原理（M）.北京：中国电力出版社2004.
[2]电力变压器试验报告.沈阳，特变电工沈阳变压器集团有限公司
[3]发变组保护装置说明书.北京.北京四方继保自动化股份有限公司
