PHR上行受限小区优化

发表时间：2021/3/16 来源：《建筑科技》2020年8月下作者：张磊

[导读] 功率余量报告这一指标，作为反映和衡量上行覆盖受限情况，直接反映了用户终端所在无线环境的好坏。因此结合用户终端反馈的信息，从各个维度对网络进行分析，深度挖掘网络数据，从而提升用户感知显得尤为重要。

南京欣网通信科技股份有限公司张磊 210032

摘要：功率余量报告这一指标，作为反映和衡量上行覆盖受限情况，直接反映了用户终端所在无线环境的好坏。因此结合用户终端反馈的信息，从各个维度对网络进行分析，深度挖掘网络数据，从而提升用户感知显得尤为重要。
关键词：上行受限功率余量报告
        前言：功率余量报告即是PHR，全称Power Headroom Report。它是终端设备向基站侧报告功率余量的过程，PHR过低造成LTE语音业务上下行丢包、网页访问时延过大，也会造成上下行速率偏低等情况，严重影响用户感知。根据协议的PH规定，PH主要收到三个因素的影响：上行功率控制参数、上行占用RB数目和上下行路径损耗。从以上三个因素入手，结合网络实际情况来分析和解决PHR差小区。
        一、低PHR小区的处理思路
        根据PHR<0的比例，从而可以反映出UE上行功率受限的程度，从而从故障处理，参数调整，覆盖优化，干扰排查等几个方面入手。
        1、故障告警处理：对影响业务的故障及时进行处理，如射频单元驻波告、射频单元发射通道增益异常警告；
        2、覆盖优化：梳理出低PHR问题小区，同时结合MR数据对存在覆盖问题的小区优先处理，现场勘测结合实际的无线环境进行射频调整；
        3、干扰优化：对存在上行干扰的小区进行扫频测试，排除干扰源。对于网内干扰，结合无线环境，合理规划PCI；
        4、功率优化：核查现网内小区的功率，对功率设置不合理的小区进行调整，似的上下行链路平衡，降低PHR小区占比；
        5、高负荷小区优化：针对高负荷场景合理进行扩容，或者进行负荷的均衡。
        二、越区覆盖导致的上行PHR差优化案例
        问题描述：江阳佳苑LF_3小区低PHR小区占比大于20%，小区功率设置正常，TA大于4的比率较高，达到20%。小区切换参数正常MR覆盖率较好。
        问题分析：经现场勘查，发现该小区位于较高的居民楼内，小区正对覆盖方向较为平坦，小区周边较为开阔，现场勘查发现小区主要覆盖附近的居民区，但其覆盖TA大于4的占比较高，现场实际测试存在越区覆盖现象，核查该小区的实际的下倾角为3度，需要进行调整控制覆盖。
问题处理：调整江阳佳苑LF_3小区下倾角：3度->7度。
       优化效果：通过调整该站点下倾角后，江阳佳苑LF_3的PHR小于0占比问题明显改善，且稳定在20%以下，问题得到解决。
       三、弱覆盖优化案例
       问题描述：科技馆LD_4小区低PHR小区占比大于20%，小区功率设置正常，覆盖距离也正常，小区MR覆盖率在90%左右。
       问题分析：该小区的站间距为700米左右，通过MDT的采样数据，该小区在500米左右存在弱覆盖的情况。
       问题处理：调整小区RS功率92->122。
       优化效果：通过调整该站点下倾角后， PHR小于0占比明显改善，且稳定在10%左右，RTP上行丢包率0.55%左右，RTP下行丢包率0.04%左右，MR覆盖率提升至93%左右，改善明显。
       四、控制边缘用户比例参数优化PHR劣化小区

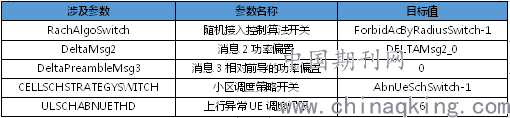

       问题描述：对城区PHR劣化小区进行数据提取并根据其具体的，TA大于4的比率大于20%，且MR覆盖率小于90%的小区进行筛选，选取20个TOP小区进行调整，涉及调整参数如下：

优化效果：通过基于半径限制接入开关，降低接入阶段功率，打开异常UE停止调度算法开关进行调整处理后，PHR小于0的比率由原来的23.24%降低至14.41%。
        五、外部干扰处理提升PHR指标
        问题描述：城区突发PHR差小区较多，且位置比较集中。同时发现长江路北面附近区域出现FDD900强干扰，所有干扰站点受干扰时间点一致，表现为RB9到RB11干扰底噪凸起，其他RB底噪正常，且干扰值较大的均为方位向北的1小区，确认为外部干扰导致。
        扫频测试：通过扫频发现在某小区26栋住户私装信号放大器对基站造成大面积的FDD小区造成干扰，引起PHR劣化。
        问题处理:通过现场逐层扫频，在该栋大楼的25层上发现外接八木天线，现场在业主家中发现有某品牌手机信号放大器，协调关闭手机信号放大器后干扰恢复正常，PHR劣化小区得到恢复。
        六、近点用户参数优化HR劣化TOP小区指标

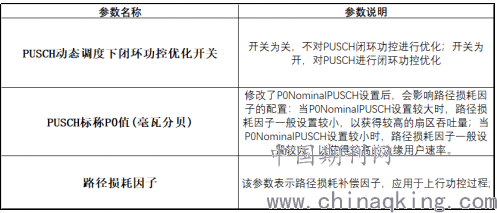

        问题小区选取：对PHR小于0占比大于20%的不达标小区进行优化，共计调整小区31个，进行调整，涉及调整参数：

        调整效果：对PHR不达标小区进行优化，共计调整小区31个，参数下发调整，对比调整前指标28个小区调整后PHR已达标，调整后指标变化情况对比修改前明显改善。
        七、问题总结
        通过对网络的问题的逐步分析，对PHR相关劣化小区进行分类，针对性的通过网络结构调整、边缘用户比例参数优化、干扰故障排查等手段进行深层次的优化调整，控制好网络的覆盖，消除干扰源，定期对参数进行核查，对PHR提升起到至关重要的作用。
参考文献：
[1]张守国，张建国. LTE无线网络优化实践［M］. 北京：人民邮电出版社，2014.
[2]陈书贞，张旋，王玉镇. LTE关键技术与无线性能［J］. 北京：机械工业出版社，2012.
[3]肖开宏. LTE无线网络规划与设计［M］. 北京：人民邮电出版社，2012.
[4]华为技术有限公司. 3900系列基站参数参考（V100R012C10SPC320）[Z]. 2017.
