中国建筑第五工程局有限公司 孙超
[摘要]随着社会的发展，居民对停车位的需求在增加。一般而言，大中型社区拥有越来越多的停车位以满足居民的实际需求，所以地下室建筑面积相对较大。高层建筑物的后浇铸区通常是在建筑物的主体结构完工之后建造的，地下土方工程无法回填。下雨时，雨水无法有效有序地排出，雨水将沿着浇筑带流到地下室，给后续的地下室建设造成困难，并严重影响工程的施工时间和质量。本课题以店埠镇棚户区改造福瑞佳苑安置小区建设项目为例，分析地库顶板施工作业应注意的问题，提出施工建议。
[关键词]车库顶板；排水施工；质量控制
一、项目概况
店埠镇棚户区改造福瑞佳苑安置小区建设项目位于肥东县，位于包公大道以北，老年大学以西。该项目占地面积约182.56亩，建筑面积约35万平方米。地面26.3万平方米，地下86607平方米，为剪力墙结构和框架结构，建筑工程等级为2级，建筑物的抗震设防烈度为7级，建筑物设计寿命为70年。
该项目的地下室面积很大，地下室面积为86607平方米。在雨天很难排水。为了满足施工要求，需要对地下室进行有序的排水。采用这种施工方法，可以有效地排空积水，减少工程量，取得良好的经济效益和社会效益。店埠镇棚户区改造福瑞佳苑安置小区建设项目共有三个地下室，总面积86607平方米，有大量的后浇区。后浇带的总长度约为4811.53米，贯穿整个地下室。考虑到该项目的特点，中国建设第五工程局有限公司正在积极开展技术创新。一方面使雨水有序排放，另一方面，将雨水收集以节省建筑成本，实现环保的目的。
二、车库顶板排水技术分析
（一）基层处理技术
首先在现浇的防水混凝土顶板上进行基础处理，所使用的主要设备是抛丸机。清洁混凝土顶板上的浮浆和表皮后，打磨防水混凝土顶板的基础表面使其粗糙，同时去除表面上的灰尘并喷洒特殊的水性冷基油基础处理剂。
（二）排水板铺设技术
使用高密度聚乙烯排水板将HDPE排水板铺设在防水膜层上，排水板互锁并相互重叠以形成一个整体，HDPE排水板的凸台朝上。同时，种植物品将其在木板周围向下旋转0.5米，直到到达盲排水板。目的是使水流过排水板的缝隙，并到达种植顶板周围的盲排水板。另外，在盲排水板中，设置了集水管，集水管与市政排水管网或集水井连接，可以及时排水。
（三）雨水收集技术
在项目设计阶段，建立雨水收集装置模型，以更好地表达设计意图和结构形式，并在现场施工中起到了非常重要的指导作用。将模型应用于分析和验证，生成组件尺寸列表，并根据该列表指导组件工厂处理。模型的建立在快速建设系统的深化，精确处理和安装中发挥了非常重要的作用。
1、雨水收集装置的设计

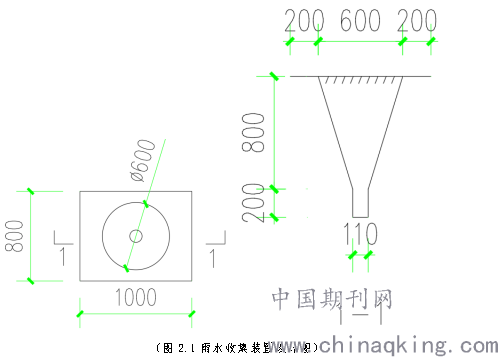

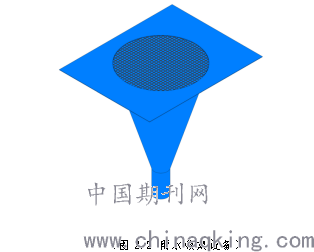

如图2.1示：本项目后浇带的宽度为800mm，装置为壁厚3mm的钢，长度为800mm，宽度比后浇带的宽度200mm。设备顶部安装了钢丝网，以过滤大颗粒杂质，以确保水质。如图2.2：设备的上口大口径，下口小口径圆形，下口与消防水带连接防止水溅出，使雨水有序排放。
.png)
（图2.1雨水收集装置设计图）
2、雨水收集装置的安装
该设备沿注浆带间隔20米布置，设备与电路板表面之间的接触点用水泥砂浆密封，以防止水沿间隙泄漏。消防水带安装在设备的下半部，雨水在消防水中。皮带会流到最近的排水板，然后通过排水板，雨水最终会流入污水坑，然后污水坑中的水将被泵送到附近的储水箱。
.png)
3、雨水收集装置的拆除
主楼主体结构顶好后，开始封闭后浇带，拆除雨水收集装置，拆除后清除周围的水泥砂浆，以防止水的隐患。
三、车库顶板排水系统设计
（一）蓄排水板与排水边沟组合
车库顶板排水层排水材料的选择不仅影响工程成本，而且决定工程质量。排水板层较大的结构空间使其排水能力强，其蓄水功能更适合于北方干旱无雨地区。节省绿化和浇水，并添加保湿层以增加储水功能，这种排水方法可用于大多数扁平型结构车库顶板排水系统。排水能力强，用途广泛。特别适用于顶板面积小，缺水地区或土壤薄层的车库顶板排水。储水板可以用具有防根穿刺功能的排水板代替，但需要增加一个架空的塑料格栅，并且没有储水功能。
（二）陶粒与疏水管结合排水边沟组合
透水层的材料的选择也很重要。与砾石，鹅卵石和碎石相比，陶粒的重量更轻，呈星形。它会降低顶板的承重能力，并且孔隙率对于渗水是有利的。排水和陶粒表面的强吸水率一部分水分被节省用于植物生长，并且还具有更高的抗压强度并提高了土壤的透气性。软质渗透管、塑料和过滤管这三种材料均为新型管材，比其他管材更适合车库顶板排水。它们的特性将不在本文中介绍。
1、排水系统设计
由于地下车库顶板上的绿色空间系统要求很高，因此，将陶粒和排水管与排水板结合使用可以提高顶板的排水能力。对于A楼南侧车库顶板的排水来说，这是最有利的。具体方法是对顶板进行防水处理。将一层150mm厚的陶粒可渗透层设置在该层上，陶土层的上部铺有一层土工布，陶粒可渗透层中设置有排水管，车库顶板周围有排水板。雨水或灌溉水渗入陶器，陶粒渗透层中的水被收集到排水管中，然后沿边坡排入排水板，最后通过管道排入附近市政道路的雨水管网系统。排水管的布置为南北布，因为南北侧的排水板的坡度较低。
这种排水系统设计还应注意以下几点：
（1）陶粒层设有可渗透的土工织物过滤层，可防止种植土壤被水带入排水系统并阻塞陶粒可渗透层。排水管上包裹有一层无纺布，以防止杂质堵塞管道孔，以利于排水系统的排水。
（2）排水板放置在排水管中，每30m排水一次。
（3）在侧沟的交界处设置砂砾井以方便维护，维修，观察和定期除砂。这种排水方式排水能力强，更适合于顶板面积大，土层厚的车库顶板的排水。它不仅适用于平面结构的车库顶板。它也可以应用于倒装梁车库的顶板，只需要将其扩大即可。排清管径或减小管距可以大大提高系统的排污能力。
2、疏水管管径、铺设间距的确定
排水管的布局由管径和间距决定，但对排水管的管径和敷设间距没有明确规定。根据计算，滤管的直径应根据经验确定，通常盲沟的间距一般为10m。根据以上结论，体育场用盲管的设计间距小于或等于10m。绿地盲管的设计间距约为10m。由于绿化区的排水标准普遍低于体育馆，因此绿化区盲管的设计间距可以适当扩大，本文暂定为12m。排水管的直径为150。该项目车库的顶板面积为109mx71m。长边为东西方向，排水管沿南北方向排列，并向南北两侧的排水板倾斜。排水管的数量为n=9.08，取9行，排水管共有18条。
3、排水系统排水能力校核
为了确保该排水系统的排水能力满足雨水排放绿化土壤渗流的设计流量而又不引起该区域积水，本文采用雨水渗流公式法检查了排水口的直径和铺设间距管。此方法也可以在体育馆中使用。确定绿地、广场边距、公园绿地，顶板花园等地方的盲沟的距离和大小雨水渗流流量公式:
式中:Q-下渗的雨水设计流量(m/s);
K-绿地土壤的渗透系数
J-水力坡
F-顶板渗透面积(m2)。
渗透系数受土壤颗粒形状和大小的影响，受不均匀系数和水粘度等因素的影响，车库顶板上方每个结构层的密度从上到下逐渐降低。整个结构层的渗透系数取决于种植土壤层（砂壤土）。由于 通过现场试验确定的K值是最可靠的，受条件限制，因此发现沙壤土的平均渗透系数为3.09x10-6m/s，沙壤土的渗透系数不小于3.47 x 10-6m/s。
基于此，本文使用3.5x 10-6m/s，由于车库顶板有排水系统，因此可以认为没有地下水。土壤表面的雨水径流与垂直渗流相似，水力坡度为1，该项目绿色区域的铺路是透水砖。对常用渗透砖的渗透性的研究结果表明：水泥混凝土基砖的渗透系数在四种渗透砖中最低，最低值达到2 x 10-6m/s，因为渗透砖的最小渗透系数与砖的渗透系数差别不大。种植土壤，可以认为是一致的，即车库顶板的通透面积是景观绿化面积与道路表面积之和，则F=7739m2。
经计算，绿地的雨水渗流率为0.027m2/s。
不同的车库顶棚都有自己的特点和应用场合。主要影响因素是顶板面积，土壤厚度，顶板形式，位置等。排水管直径。摊铺间距和土壤类型，摊铺道路材料以及车库的重要性应通过水力计算确定。
四、结语
良好的车库顶板排水系统是绿化植物生长的重要保证，选择车库顶板排水形式时，应根据项目实际情况选择。经济、实用、合理、可靠的排水形式不仅可以减少顶板结构上的雨水或灌溉水，而且该层的破坏可以提供合适的植物生长环境。在缺水地区或土壤薄层的平顶板车库中，建议优先使用储水和排水系统。对于顶板面积大或土层较厚的车库，可以选择陶粒透水层结合排水管的排水方式。排水管之间的距离应根据车库顶棚的通透面积、管径、管材、土壤类型等因素计算得出，也可以根据实际工程经验确定。较小且较重要的车库排水管之间的距离通常约为10m。相反，该距离可以大于10m。
参考文献
[1]马幼捷,张海涛,邵保福,等.电子智能化立体车库的研究现状与走向[J]电气自动化,20108(5):3~6.
[2]张辰西,黄志球.自动导航车发展综述[J].中国制造业信息化,2014(1):53~59
[3]范九荣,应浩,曾素娣混合遗传算法的.AGV路径规划的应用[J]科技信息,2016(8):266~267.
[4]王菁华,崔世钢,罗云林.基于Matlab的智能机器人路径规划仿真[C]2008系统仿真技术及应用学术会议论文集,2018:298~301.
[5]L.Guibas,J Hershberger.Computingthe visibility graph of n line segmentsin 0(n2)time[J]Theoret Comput Sc,1985,26:13~20.
[6]Y K Hwang,N Ahuja A Potential fieldapproach to path planning[J]IEEETrans.Robot&Autom,2012,8(1):23~32.
[7]于卫红.盲沟设计经验点滴[J].中国给水排水，2014,16(5):39~41.
[8]向璐璐，李俊奇,车伍.雨水花园设计方法探析[J].给水排水,2016,34(6).
[9]孙彦伟,张书言，马双,非固化橡胶沥青防水涂料蠕变性能测试[J1.中国建筑防水,2017(22):37-39.
[10]陈林,李兆峰.漫阳新城种植顶板防水施工技术小中国建筑防水,2018(3):24--27.
