杨宗军
(合肥阳光新能源科技有限公司 230000)
摘要:RS485作为差分总线通信结构,具有距离长,抗干扰强等特征,在工业领域广泛应用。在构建RS-485传输网络时,需要认真考虑接地问题,若接地设计不合理,整个网络的稳定性和安全性将受到影响。本文针对目前主要的几种接地方案进行对比分析,供不同场景下使用做参考。
关键词:RS485、差分总线、共模、接地、组网。
1分析背景
在构建RS-485传输网络时,需要认真考虑接地问题。如果接地设计不合理,整个网络的稳定性将受到影响,尤其是在工作环境比较恶劣和传输距离较远的情况下,接口器件的损坏率也会变高。
由于RS-485接口采用差分方式传输信号方式,并不需要相对于某个参照点来检测信号,系统只需检测两线之间的电位差就可以了。但收发器有一定的共模电压范围,RS-485为-7~+12V,只有满足上述条件,整个网络才能正常工作。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口器件。
下面,将对几种组网接地的方案进行分析:
2组网接地分析
2.1 无接地系统
这类系统类似于手持设备,本身对外是绝缘的,内部电路没有接地系统,对外通信只有AB两根信号线,如下图所示:
.png)
图 1 无接地系统拓扑
这种连接最简单,在实际中也可以使用,但存在的隐患是共模问题。已知两个节点之间的电源系统是相互独立的,GND1与GND2不连接,两者有可能存在一个共模电压差。通信时,A节点相对于GND1发送的数据,在B节点相对于GND2就有可能超出共模范围。所以,一般这类应用都采用隔离电源, GND1和GND2之间电位相互浮动,相对来说压差不会很大,对通信没什么影响。
一个完全消除隐患的方法是将GND1与GND2互连,即让两个电源等电位。但不方便的是,需要多传输一个GND线,可能在现场不易实施。
另外,由于该电路没有接地系统,整个设备的电位相对于PE是浮动的,在带电热插拔接口的情况可能会触电。而且,由于没有地泄放回路,外界浪涌对设备的冲击会施加在内部隔离器件上,对内部电路的耐压、隔离等性能有要求。
2.2 直接接地系统

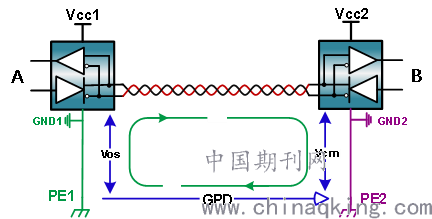

在一些系统设计中,为了确保接口电位相对人身处于安全范围内,人手触碰不带电,会将GND短接到PE端,降低系统对地的共模,如下图所示。
.png)
图 2 直接接地系统拓扑
当发送器A向接收器B发送数据时,发送器A的输出共模电压为VOS,由于两个系统具有各自独立的接地系统,存在着地电位差VGPD。那么,接收器输入端的共模电压VCM就会达到VCM=VOS+VGPD。如果两地之间的共模电压差较大的话,轻则影响正常通信,重则损坏通信接口电路。该问题与情况A是一样的,只是GND被强制拉到不同的PE,电压差相对于浮动电源来说可能更大。不过,这种连接的优势就是消除了GND与PE的电势差,对人体安全。
2.3 多点接地系统

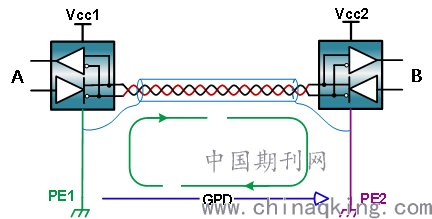

在系统布线时,一般除了互连AB线之外,还会将屏蔽线连接在机箱上,进而接入大地。由于多台设备不在同一处,每个设备都会接地,就产生了如下这种拓扑连接:
.png)
图 3 多点接地系统拓扑
由于屏蔽线的存在,可以起到对外界干扰屏蔽的作用,但多点接地可能存在一定隐患。
假如PE之间存在电势差,通过屏蔽线短路两点电势,对于高阻型共模干扰,由于干扰源内阻大,短接后不会形成很大的接地环路电流,对通信不会有很大影响;当共模干扰源内阻较低时,会在接地线上形成较大的环路电流,影响正常通信。这种情况,无论GND与PE连接不连接,结果都是一样的。
由于是多点接地系统,可能保证人接触时处于安全电压范围。
2.4 单点接地系统

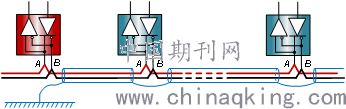

为避免上述的环流问题,一般会采用单点接地方案,即多个节点之间通过屏蔽线互连,直到最后一个节点再单点接地,示意图如下:
.png)
图 4 单点接地系统拓扑
这种接法,一方面将地平面引入到屏蔽层中包裹着AB总线,可以起到很好的屏蔽作用,另一方面因为是单点接地,故不存在环流问题。
这种连接也需要面对地之间共模差的问题。如果PE之间存在较大的电势差,可能会导致在接线时,远端过来的屏蔽线和本地机壳之间打火,电压过高的话人体触碰会造成伤害,这是所有单点接地系统都可能存在的问题。
3结论
基于上述分析,RS-485网络尽管采用差分平衡传输方式,但在接地和屏蔽问题上仍存在一些问题,关键是各节点PE之间存在较大电势差时难以解决。
1、所有的单点接地系统,都面临人手接线触碰可能触电的问题,多点接地不存在该问题,但多点接地可能存在环流问题;
2、如果电势差很小,那么单点接地和多点接地差别不大,如果是电势差较大,那建议采用单点接地;
3、无接地系统将失去一部分的防护能力,当相应的消除了GDT打火等问题;
4、最本质的解决方式还是处理好PE之间的电势差。
多种接地方案当前在现场都有应用,没有哪一个方案是最佳的,最终是在现场根据需要进行折中选择。
【参考文献】
[1] The RS-485 Design Guide. TI. SLLA272B;
[2] RS-485电路实施指南.ADI. AN-960;
[3] 422和485标准概述和系统结构. TI. zhca028;
