摘要：输电线路通道树障专项管控领域，目前缺少与业务运作高度吻合的一体化工具，树障全寿命周期信息碎片化管理，容易丢失，不利于数据的归档与应用。本文基于输电线路通道树障一体化、全息化的管控需求，设计了输电线路通道管控一体化工具系统。该工具运用了移动地图定位树障位置及框选标注设计，并自动关联作业表单，实现了巡查人员记录树种、树高、数量、照片、户主、清理协调等等信息的简易化记录操作，较好地支撑了输电线路通道树障从发现到消除全过程的专项管控需求。
关键字：输电线路通道；树障管控；树障定位及标注；全寿命周期管理；
0 引言
高压架空输电线路多分布在郊野，通道环境的变化是线路安全运行的重要影响因素,近年来，线路通道的树木造成线路故障数量不断增加，已成为危害线路安全运行的重要隐患之一。
目前，输电运维生产管理并不缺少信息平台，但在输电线路通道树木隐患巡查管控方面，从巡视发现树木、户主核实、清理协调、砍伐处理、清赔到验收等全过程的信息仍然是碎片化管理，数据容易丢失，不利于归档与调用。另外，班组开展清理协调工作时，现场无法快速查阅树障位置、清赔面积等等相关信息，容易因资料不全或不准确，造成与树主产生不必要的分歧，很影响处理效率。
本文的输电线路通道管控一体化工具，通过移动终端地图定位标注填单和后端数据集中存储，建立了输电线路通道树障全息化的数字档案，实现输电线路通道树木户主、树木种类分布、树木隐患位置、树障清理与验收等信息的一本通，形成输电线路通道树木管控的一体化运作机制，从而提升供电局输电管理所对线路通道的掌控能力，为输电线路的安全运行提供保障。
1 需求分析
1.1现场应用需求
输电线路通道树木隐患全生命周期中，排查发现阶段，巡视人员需要标注树木位置、树种、棵数/面积、树主等的信息；协调清除阶段，运维人员需要查询核实树障信息、安排砍伐、验收树木清理结果、办理清赔手续等事项，并记录关键节点信息及提供完整的凭证。前述的这些信息，是建立输电线路通道树障全息化数字档案的数据基础。因此，输电线路通道管控一体化工具的现场应用端，需要实现基于地图定位标注、关联树木隐患生命周期表单填写及信息查询等应用功能。
1.2后台管理需求
输电线路通道管控一体化工具后台管理需求：(1)能对现场作业端采集的数据进行统一归档管理；(2)对线塔、树木隐患与位置、树木户主等信息进行可视化展示；(3)能按定制模板自动生成相关的应用报告。
2 技术思路
本文设计的输电线路通道管控一体化工具由现场应用APP和后台管理两部份构成。
现场应用APP基于安卓智能移动终端开发，满足在线状态的正常使用要求。巡维人员在现场开展树木隐患巡查工作时，发现有树木隐患，使用现场作业端的电子地图定位树木位置，在地图上标注信息，填写关联弹出的树木隐患表单，并保存信息，从而完成树障信息的采集。
后台管理，采用MySQL数据库作为存储数据信息数据库，基于B/S架构模式设计及实现。业务应用基于Java的SSM框架进行开发，支持在地图图层上显示对应线路的杆搭号和树障信息，可根据线路进行查询，可切换地图和卫星样式显示,实现输电线路线通道树木隐患等信息的可视化，树障全生命周期的流程管控，以及数据分析、报告生成等的综合应用。
数据同步，现场作业端支持无线网络实时上传和数据线上报两种方式,实现输电线路通道树木管控信息的统一归档管理及分析应用。
3 功能设计
3.1业务流设计
输电线路通道树木隐患全生命周期管控过程中，涉及发现树障、采集信息、砍伐协调、砍伐清理、清赔处理、结果验收、资料归档等关键业务管控节点，每个节点信息的收集工作，均源于输电线路通道管控一体化工具后台管理端的任务派工，运维人员使用安卓智能移动终端下载接收任务工单，现场按要求完成每一工作步骤相关信息的采集保存及上报数据。

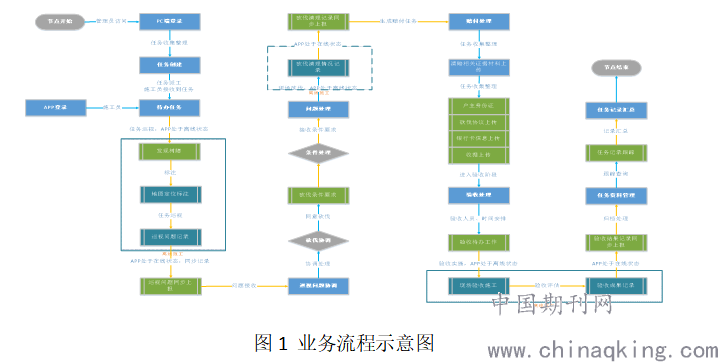

输电线路通道管控一体化工具系统的业务流程，如图1所示。
.png)
3.2业务功能设计
根据供电局输电管理所强化线路通道树障管控闭环管理要求，本文的输电线路通道管控一体化工具在功能上要与现场业务运作达到高度吻合，操作力求简单易用。系统的主要业务功能设计如下：
(1)后台管理设计
后台管理主要包括树障信息管理、地图管理、任务管理及基础信息管理。

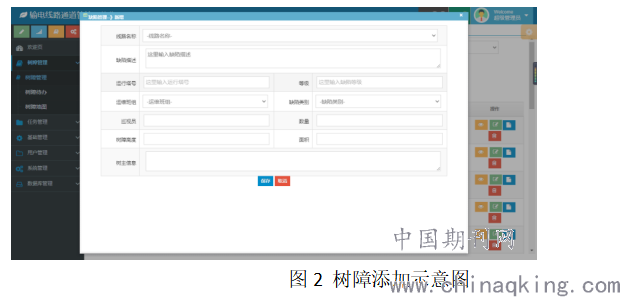

树障管理，主要实现了树障增加、删除、修改、查询等功能。例如添加树障，可在树障待办中处理添加的树障信息，如在此审核通过该新增的树障信息，则该信息可用于创建砍伐任务中选择为树障问题。树障添加界面见图2：
.png)

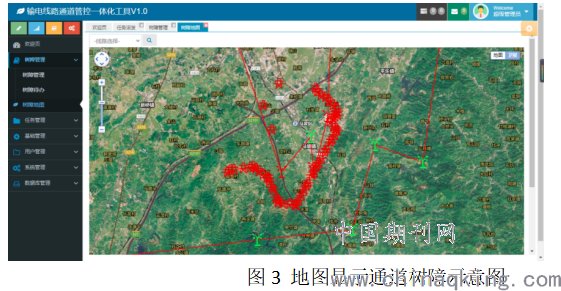

树障地图，主要实现了杆塔、树障等在地图上的分布情况，地图上杆塔用红色杆塔标志标识，树障用绿色的树形标志标识，点击树障图标或杆塔标志会弹出该标志代表的树障或杆塔信息。树障在地图上显示的效果如图3所示：
.png)
基础数据管理，主要实现了增删改查电压、线路、杆塔、组织结构等功能。

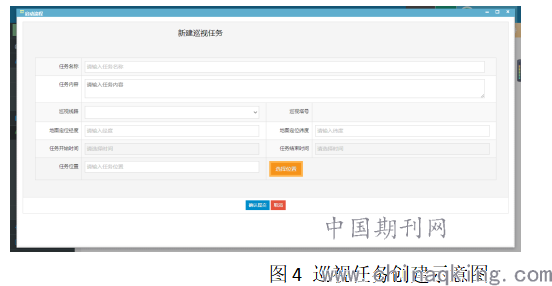

任务管理，功能包括了派单、发单、处理任务、查看已办任务等应用，在创建任务页选择创建任务的类型（巡视、砍伐任务），按照要求填写信息后即可提交派工，执行人可在待办任务栏查看个人的待办任务信息。巡视、砍伐任务创建界面如图4所示：
.png)
(2)现场应用设计
现场应用，即移动APP程序，主要是实现树障防控专项巡视工作中的树木隐患相关信息的采集与存储，包括巡视任务创建、砍伐任务创建、待办工单、已办工单及个人信息等功能。
巡视任务创建，实现在移动端程序创建任务，操作时可在移动地图上标注该任务的位置信息，并分配执行组员，提交创建任务，就可以完成新任务的创建，并可在待办工单列表中查看到该项待办任务。
巡视任务执行，巡视班组巡查工作中发现树木隐患，运用移动端地图定位树障当前位置，并在地图上标注树障，填写树障的树种、数量、户主等等信息。

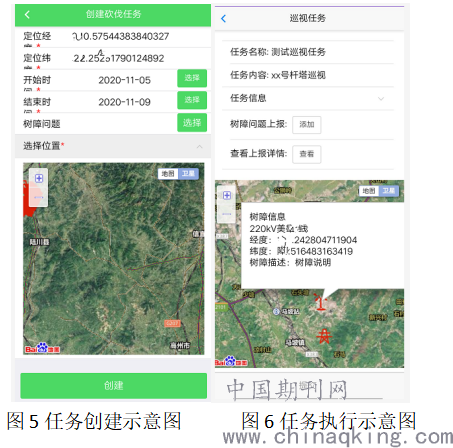

砍伐任务执行，在树障清理过程中，运维班组使用移动端程序能进行树障清除前后的图片拍照和信息填写。任务创建、任图执行界面效果如图5、图6所示：
.png)
4 应用情况
本文的输电线路通道管控一体化工具已在广西玉林供电局220kV 美雄1线推广使用，系统运行正常。
在使用过程中，运维人员在安卓手机上安装现场应用APP程序，出工前下载后台派发的树木防控专项巡视任务，现场巡查发现树木隐患，使用APP程序的定位功能，就可以在地图上定位圈选标注，标注时程序会同步弹出树木隐患信息表单，运维人员根据表单固化格式记录树木种类、树高、数量、照片等等信息。工作结束回程时，运维人员可顺道到邻近的村委会咨询树木户主及与户主协调清除情况等信息。经过两个巡视周期，就把220kV 美雄1线通道树木种类、树障点、山地户主归属等信息采集完毕，实现了220kV 美雄1线通道管控的一体化、全息化管理。
经使用验证，本文的输电线路通道管控一体化工具，能帮助运维班组减轻通道树障管控专项业务数据搬运及数据重复整理的工作量，创新设计的地图标注记录树障信息模式，有效地提高了现场数据采集、清理协调查阅资料等各个环节的工作效率。
5结语
本文的输电线路通道管控一体化工具，能对输电线路通道树障相关信息进行可视化展示，基于现场应用APP程序，巡维人员可以快速查询树木隐患、树障面积、树木户主等相关息，规范化、格式化的表单填写，能成倍提高输电线路通道树木巡查信息记录、树障清理协调、清理过程管控、资料归档的工作效率，还能大幅度地减少运维人员数据搬运的工作量。
综上所述，本文的输电线路通道管控一体化工具能满足输电线路树木专项防控规范化、一体化管理的需求，具有较好的推广应用价值。
