白丽娜
惠生工程（中国）有限公司 工艺室，北京朝阳 100102
摘要：
呼吸阀是常压和低压储罐常用附件之一，用于维持储罐内外稳定的压力差，从而保护储罐。本文简单介绍了呼吸阀的一般原理和分类，分析了国内外规范中的计算选型方法，并结合实际工程案例进行了选型计算。
关键词：呼吸阀，概述，计算，选型
呼吸阀是低压和常压储罐常用的安全附件，其技术成熟，性能稳定，可实现自动自主呼/吸调节储罐的压力，防止储罐破裂或被抽瘪。同时，呼吸阀还在一定程度上减少罐内介质因挥发造成的损耗[1]。由于储罐的占地面积大，储存介质常具有易燃、易爆等危险特性，并且储罐存储的介质都具有一定的经济价值，所以用呼吸阀保证储罐的安全显得尤为重要。
一、呼吸阀的选型计算
1.呼吸阀的选型
呼吸阀计算选型关键是呼吸阀通气量的计算。在计算通气量时，需要知道储在各种工况下分别的进出情况。存储介质本身的闪点也会影响到通气量的计算。对于热呼吸量的计算，还需要考虑当地最大温升和温降。
2.呼吸阀计算规范

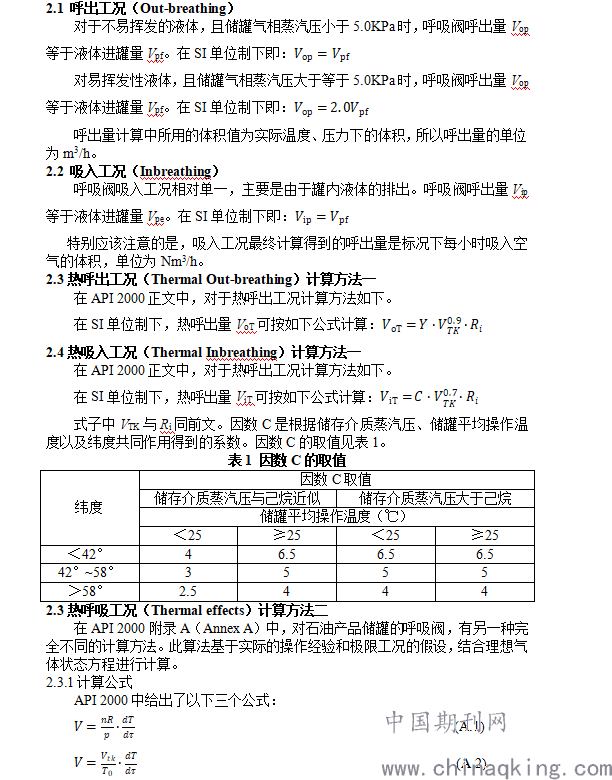

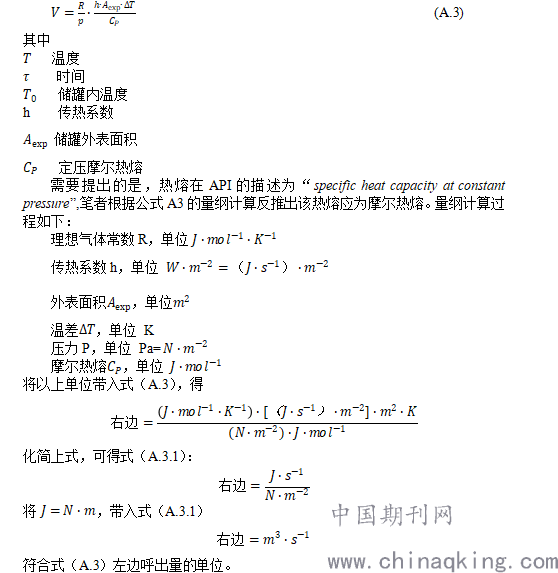

在《API 2000-2014 Venting Atmospheric and Low-pressure Storage Tanks》中，对正常的吸入、呼出工况的计算方法与国内规范差别不大，对于热呼出工况，API2000中给出了两种不同的计算方法。下文将分工况详述。
.png)
.png)
三、安哥拉罐区项目污油罐呼吸阀计算实例
选用TK-2104污油罐为例进行计算，其设计参数如下：储罐类型为固定顶罐，无保温，储存介质为污油（煤油、汽油、柴油、航空煤油混合物，不定比例），操作温度30~60℃，操作压力常压，罐容积141m3，最大允许液体充装量30m3/h，最大允许液体排出量60m3/h。
3.1呼出工况
储罐最大液体进入量30m3/h，混合污油按照最低闪点小于37.8℃，应按照2.14倍考虑即64.2 m3/h。热呼出量根据国内规范，罐容大于向上取整按200m3标准选取，，查表得到热呼出量33.8m3/h。若根据API 2000正文计算方法，安哥拉地处低纬度地区，小于42°，Y值取0.32；储罐无保温，带入数据计算可得VoT=27.5 m3/h。
3.2吸入工况
储罐最大液体排出量60m3/h，热呼出量根据国内规范，罐容大于向上取整按200m3标准选取，查表得到热呼出量33.8m3/h。若根据API 2000正文计算方法，安哥拉地处低纬度地区小于42°，储存介质污油不能准确获取蒸汽压，操作温度大于25℃，C值取6.5；储罐无保温，带入数据计算可得VoT=268Nm3/h。因压力均可以认为是常压，所以标况下体积可近似等于实际体积。
3.3通气量的最终选定
由于储罐容积较小，根据实际的工程经验，宜按照国标（同API 2000附录A）选取呼吸阀。最终计算结果为：
呼出量=64.2+33.8=98 m3/h
吸入量=60+33.8=93.8 m3/h
根据规范，可选1×DN80或1×DN100规格的呼吸阀。
四、结语
国内外标准在呼吸阀的选型计算上很大程度上是一致的，对于不超过30000m3的储罐000-2014 Ve，可以根据SH/T 3007-2014《石油化工储运系统罐区设计规范》或《API 2000-2014 Venting Atmospheric and Low-pressure Storage Tanks》中直接查表选取。
参考文献
[1] 王飞，呼晓成．呼吸阀在油气储罐中的选用[J]．通用机械，2012，（11）
[2] 郑学志．怎样正确选择呼吸阀[J]．中国消防，1992，（45）
[3] API 2000-2014 Venting Atmospheric and Low-pressure Storage Tanks [S]．2014
