摘要：基于大型会展建筑的建筑特点、用水特点以及运营特点，分析会展建筑供水泵房的规划要点，给出展厅工艺给水和展位箱的设置推荐；列举展厅机电管线的布置方案，分析不同方案的适用条件；根据会展运营特点给出展览建筑水质防污染措施；根据会展建筑特点分析屋面雨水排水方案并给出防堵措施，为业内人员设计同类型项目提供参考。
关键词：大型会展建筑 给排水设计 设计要点
0引言：近年来我国各地展览活动的举办呈连年增长的趋势，会展产业得到空前发展。由于会展建筑在使用上明显区别于传统公共建筑，展览类型的不同以及展览活动的不规律性都对会展建筑给排水设计带来重大影响，笔者结合一些典型案例对会展建筑给排水设计要点进行分析探讨。
1.给水系统及泵房的规划
会展建筑用水需求复杂。会展建筑的用水，包括了展厅生活用水、展览工艺用水以及其他配套生活用水，工艺用水的水压需求和用水特点与生活用水不同。展厅用水不规律。每个展会展品不同，不一定都需要工艺用水，同时不同展会观众和展商的数量不同，致使用水波动较大，个别会展建筑还预留了室外临时展场，加剧了用水不规律的境况。因此，展览建筑生活用水与展览工艺用水供水系统宜分设，并于每个系统起端管段上设物理消毒设施或生活给水泵和工艺给水泵考虑分设。而给水泵房的设置，不但需要考虑建筑功能和用水特点，还应考虑运营管理方便、经济节能、投资和运维费用最低。
当展览建筑与其附属建筑（办公、酒店、商业等）形成超大综合体时，宜按展厅和不同使用功能的附属建筑、不同物业管理单位等分设给水泵房，同时每个给水泵房的服务半径不宜超过500m，展厅数量较多、展厅工艺给水需加压或者展厅为多层展厅时宜根据展厅分设给水泵房。
2.展厅工艺给排水和展位箱的设置
根据《展览建筑设计规范》（JGJ 218-2010）7.1.2条规定，展览建筑内应根据展览工艺要求设置供展品使用的给水及排水管。当展览工艺不确定时，应预留给水、排水接口。给水、排水预留管及预留接口应设置在综合设备管沟、管井内，给水、排水预留接口宜每隔10m各设置一个。目前国际通行的标准展位尺寸为3m×3m，也可以以3m为模数自由拼接组合成合理尺寸，故展览工艺给排水展位箱的设置间距宜根据展位尺寸，以3m为模数合理设置。如表1为国内部分已建成会展中心的给排水展位箱布置间距。
表1给排水展位箱布置间距
.png)
3.展厅管线布置
大型会展建筑展厅一般为大体量、大跨度的无柱高大净空，而布展和展厅自身机电需要大量机电管线敷设空间，需要尽早规划管线走向，对于大型会展建筑，机电管线敷设方式要根据会展建筑的特点和要求合理选用。表2为展厅常见管线布置方式。

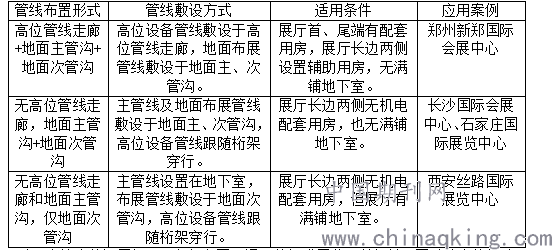

表2展厅常见管线布置方式
.png)
对于次管沟的设置间距，宜参考国际通用的标准展览工艺设计，同时结合桁架跨距模数确定。缺乏资料时，建议可在展厅内平行于短边方向每隔9m设置次管沟，也可按业主需求以9m为模数合理设置次管沟间距，以便于标准化设计。目前已建成的大型会展建筑中郑州新郑国际会展中心、长沙国际会展中心、石家庄国际展览中心、西安丝路国际展览中心、上海国家会展中心展厅内次管沟间距均为9m，可见9m是国内较合理的次管沟布置间距。
对于多层展厅的二层及以上展厅和有满铺地下室的展厅，可不设地面展览次沟，仅设展位井安装展位箱。展位井宜土建阶段预留，预留尺寸应根据展位箱接管方向每侧各空250mm阀门和管道的安装及维修空间。展位井下部应采用钢制防火底箱封堵，管道穿过展位井应预留柔性防水套管，管道安装完成后，管道与套管间隙应严密封堵。
4.展览建筑水质防污染措施
展厅使用情况不规律，不同展会需要的启用的展厅数量不同，每个展会性质不同，不一定都需要用到工艺用水，不同展会观众和展商数量差别巨大使得用水情况复杂。因此，保证供水水质，防止水质污染是会展给排水设计一大重难点。
除按规范要求设置必需的措施外，建议采取以下加强措施：
（1）对于展厅供水设有低位生活水池且市政供水条件良好的情况，低位储水池有效容积按满足规范和供水公司的最低储水要求计算，并分为多个或者多格，互相连通。当储水池不便分为多个或多格时，可根据展厅需求情况调节储水水位。
（2）所有储水箱设置水箱自洁机，同时水泵出水均设紫外线消毒装置。展厅工艺给水的每条支管起端设防回流污染措施，支管以一定的坡度（建议2‰～3‰）坡向末端展位箱，方便定期及在有工艺用水的展会前放水换水。
（3）展览工艺供水在每条次管沟的供水管起端设置倒流防止器。
（4）展位箱给水口应单独设控制阀，并应有防止被水淹的可靠措施。
（5）除当地自来水公司有要求外，超大会展综合体的室外生活给水和消防给水管宜合用，以防室外消防给水管网长期死水。会展建筑与配套附属建筑形成大型综合体时，建筑面积的增大，消防用水量不会同比例增大，而生活用水量会相应增大，当生活、工艺和冷却水等的用水量之和不小于一次火灾所需的消防用水量时，其室外给水环网宜按生活给水管和消防给水管合用。目前国内建成会展建筑中，长沙国际会展中心、石家庄国际展览中心、西安丝路国际展览中心、郑州新国际会展中心均为室外生活、消防给水环管合用。
5.会展大型屋面雨水排水
展厅屋面短时雨水量大。由于建筑设计造型要求，展厅屋面一般是成片的超大屋面，降雨期间雨水量集中且短时间雨水量大，应迅速、及时地将屋面雨水排至室外地面或雨水控制利用设施和管道系统。采用虹吸式压力雨水排水系统的做法已经成为惯例。
按《建筑给水排水设计标准》GB50015中规定，在风沙大、粉尘大、降雨量小的地区不宜采用满管压力流排水系统。但越来越普遍的大型屋面建筑造型设计使得虹吸压力雨水系统成为会展中心屋面排水的首选方案，对于风沙大、粉尘大的地区，为防止因风沙淤堵天沟、雨水斗和雨水管，可预留给水对天沟进行冲洗并加强管理。同时，寒冷地区，冬季屋面积雪融化，雪水在天沟及雨水管道等阴冷部位会反复冻融，为防止雪水冻结造成安全隐患，宜在天沟和雨水斗设置防冻融雪伴热电缆系统。
结语
大型会展建筑给排水系统多而复杂、安全性要求高，根据会展建筑的使用规律，针对其建筑特点把握住给排水设计要点是给排水系统安全、高效的基本保障。
参考文献：
《展览建筑设计规范》（JGJ 218-2010）
陈立宏等《破解大之难-国家会展中心（上海）给排水系统设计难点与对策总述》 给水排水 2016
