赤峰柴胡栏子黄金矿业有限公司 内蒙古赤峰 024039
一、摘要：赤峰柴胡栏子黄金矿业有限公司随着生产任务的增加，井下取样、化验、确定品位的工作也与日俱增，样品的化验数据对指导井下生产有重大意义，但质检中心化验室原有设备紧缺，磨样工作量较大，现场5台圆盘式磨样机故障率较高，设备多次维修效果不佳，市面销售的棒磨机价格昂贵且不能满足样品细度要求，影响生产数据，我公司技术人员自行设计制作高效6辊50筒棒磨机一台，满足了现有样品的处理量。
二、关键词：高效棒磨机 化验 研究与应用
三、研究内容
1、研究背景
赤峰柴胡栏子黄金矿业有限公司位于内蒙古赤峰市西50公里，是内蒙古第一家生产成品金的企业，于2008年被山东黄金集团收购，由于地质条件非常复杂，目前每天的地质样品数量200-300个，且根据要求当天的样品第二天就要出化验结果，指导采区的生产，现有的圆盘磨样机无法满足制样的要求，经过市场调查，该种小型棒磨机应用于矿石化验室制样使用。碎样形式主要以磨削力为主,样品装在样筒中，可以在进行粉碎时并自行混匀，对磨样粒度控制的安全系数大，样品粉碎以后不需要逐个进行过筛、混匀等繁重且有矽尘危害的操作。市面出售的成品棒磨机一般为3辊15桶，效率较低，四十桶以上的棒磨机的棒磨桶一般为叠放，细度均一度不好，对化验结果不利。如定做一台多辊棒磨机需要13.5万元。为了提高棒磨机的处理量并降低采购成本，我公司自行设计制作高效6辊50筒棒磨机一台。
2、研究方案
（1）调研滚筒磨样细度，确定滚筒容量、尺寸参数及最佳匹配磨棒的数量。经多次试验、分析，结合技术人员经验，确定在完成成品量250-300g，磨矿细度达标（-200目）时，单批作业时间（50筒满负荷）约为30分钟。根据化验室磨样细度（-200目）样品≥95%的生产实验数据要求，通过实践多种规格的滚筒同匹配不同数量的磨棒试验数据，在满足生产要求的前提下，确定滚筒最佳尺寸及匹配磨棒数量：筒体容积：2升；筒体尺寸：φ168×240；磨棒数量11-12只/筒。
（2）改造滚筒筒盖装配形式，优化装配工艺，减轻工人劳动强度。结合现场滚筒拆、装工序，设计滚筒盖子改为旋转扣压式，用内六角螺栓压紧，经过实践及进一步改造，最终确定滚筒盖子的详细尺寸，解决滚筒拆、装盖子的繁琐工序（见图1）。
.png)
图1.棒磨桶结构示意图
（3）设备总体设计、改造过程：
原设备仅通过1组皮带轮，驱动一根主动辊。改造后，新配置500mm传动轴，通过皮带轮调速，驱动两个主动辊，最终至滚筒上转速150r/min；调整、配置6辊，配备滚筒数量，加大一次性处理量，发挥设备最大效益，满足50筒的工作量（见图2）；加设安全罩等保护措施，提高安全系数，设备满负载作业时，轴辊圆跳动量≤0.5mm，滚筒有不同程度的径向跳动，幅度≤2mm，会有轴向位移，设置安全罩或挡板；在配电系统上安装7.5kw变频器一台，实现了定时、定量等操作功能，合理安排生产时间。同时投入了电气保护措施，进一步实现智能化。
.png)
图2.设备结构示意图
3、创新点、先进性

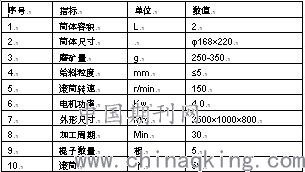

6辊50筒对辊磨样机技改后技术参数表：
.png)
此棒磨机结构紧凑、传动简单、操作容易、维护方便，具有较高的安全防护措施。有着较高的磨矿细度，大大提高了工作效率。从根本上解决了化验成本费用高这一问题。
四、效益分析
1、经济效益：
设备加工制造费用合计约5.5万元。与市场类似产品价格比较，较市场13.5万元/台（成套）一次性节约13.5-5.5=8万元，且磨样量能满足现场生产需要，发挥设备最大效益。
2、社会效益
6辊50筒棒磨机应用后，从根本解决质检中心化验室大批量磨样繁重工作，满足了生产需求，同时提高磨样细度和质量的要求，应用效果较好，此自主设计的棒磨机较市场同类产品更实用，具有较好的市场推广应用价值。
