摘要：简介了测管式流量计的结构及测量原理、流速分布的概念、平均流速与流速分布系数的计算，实例计算参数和实际应用
关键词：测管式流量计 流速分布系数
近年来，柳钢的煤气计量中越来越多使用插入式流量计，目前在煤气管道最多装配的流量计是测管式流量计，其设计是根据国际标准ISO 3966《封闭管道中流体流量的测量—采用皮托惊讶管的速度面积法》，适用于低压、低流速、大口径管道的气体特别是脏污气体（如煤气、烟道气等）的流量测量和在线对比的插入式流量测量仪表。具有结构简单、重量轻、测量范围宽、压力损失小、可不停气安装或检修等特点。
1 结构与测量原理

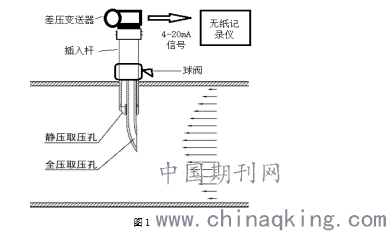

测管式流量计是典型的点流速计型插入式流量计，其结构如图1所示，它由测量头（全压取压孔和静压取压孔）、插入杆、插入机构（球阀）、差压变送器组成。
.png)
图1

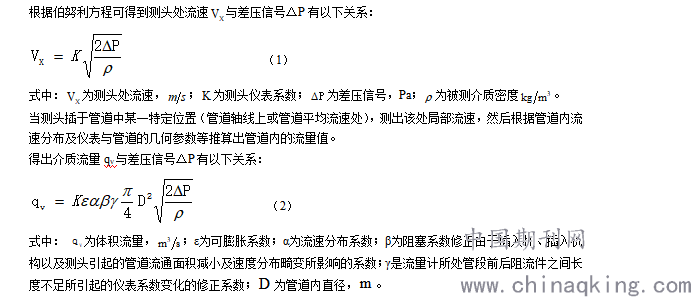

测管式流量计的测量管是安装在管道内的流速测量部件。测量管的测头，其迎流面的全压取压孔测出管道中全压取压孔所在点流体的全压（总压），背流面的静压取压孔测出流体的静压。测量管将全压静压构成的差压△P经差压变送器传送到无纸记录仪。
.png)
2 流速
2.1流速分布

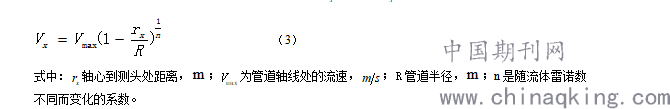

流体都是有黏性的，当它在管内流动时，由于流体与管壁的黏滞作用，越靠近管壁，流速越小，管壁上的流速为零；相反，越靠近管道中心，流速越大，管道中心的流速达到最大值，因流速分布系数是管道平均流速与测头所处位置局部流速的比值，实际大多数测头是插在管道轴线上即最大流速点，多数工业生产中管道内流体的流动状态为紊流，距管道中心轴线为rx处的流速vx是：
.png)

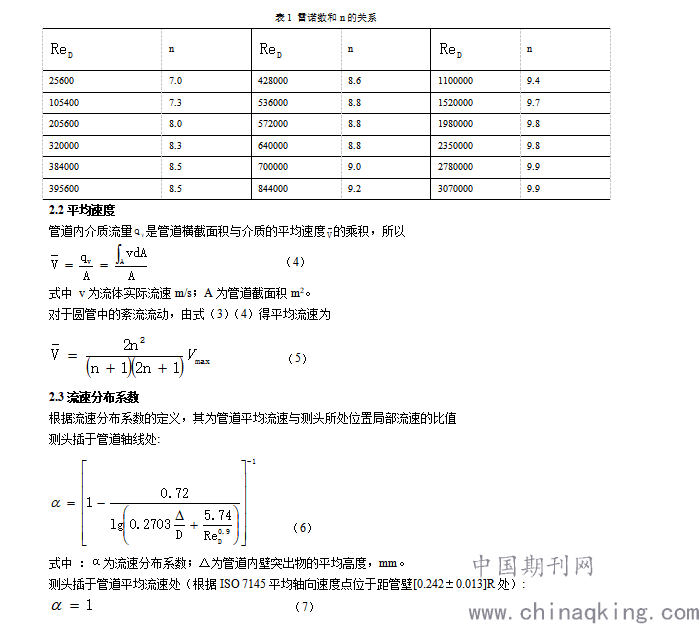

根据Nikuradse的测量结果n和雷诺数关系如表1所列：
.png)
3应用实例

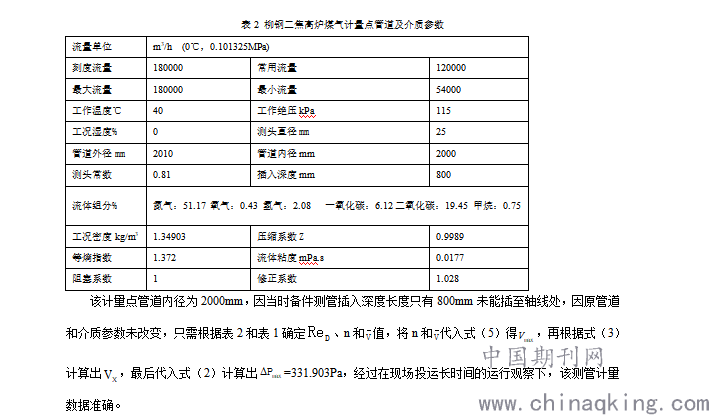

以柳钢焦化厂，二焦高炉煤气计量点为例，该计量点管道及介质参数如下表2所示
.png)
4结束语
经过测管在柳钢煤气计量中的使用，其安装较标准节流装置来讲确实比较轻巧简单，从计量的准确性上来看，测管流量计的测量精度可以满足现场生产需要。随着科技的进步，测管测量技术的发展，测管将会在需要计量的行业广泛应用。
