温度变送器(带传感器)不确定分析

发表时间:2020/7/17   来源:《中国西部科技》2020年第7期   作者:段管,房永强,余泽利,魏康,张曙香
[导读] 温度变送器配热电阻,把温度传感器的电阻信号转换成
        摘要:温度变送器配热电阻,把温度传感器的电阻信号转换成(4~20)mA的标准信号输出。本文对配热电阻温度变送器的测量不确定度进行评定,分析了影响测量不确定度的因素,并评定了各不确定度分量及其所占比重分析。
        关键词:温度变送器、不确定度,校准结果
引言
        目前,影响温度变送器校准结果准确性的因素相对较多,温度变送器测量不确定度的评定是非常值得关注的问题,常见的关于温度变送器的测量结果评定,只是针对温度变送器模块进行评定或带传感器单点评定,为能够使变送器能够整个温度范围数据准确,本文通过对配备铂电阻温度变送器(0~300)温度范围内4个校准点的不确定评定。
1.概述:
1.1测量方法:依据JJF1183-2007《温度变送器校准规范》
1.2环境条件:温度20℃±2℃
1.3被校变送器
被校对象为0.5级与pt100铂电阻配用的温度变送器(带传感器)。测量范围:(0~300)℃输出4mA~20mA
2.标准器
检定用标准器用二等铂电阻温度计和JY821便携式校验仪作为测量标准,测量范围(0~20)mA,最大允许误差±(0.015%读数+0.001mA),校准点为(℃):0,100,200,300
3.数学模型和灵敏系数

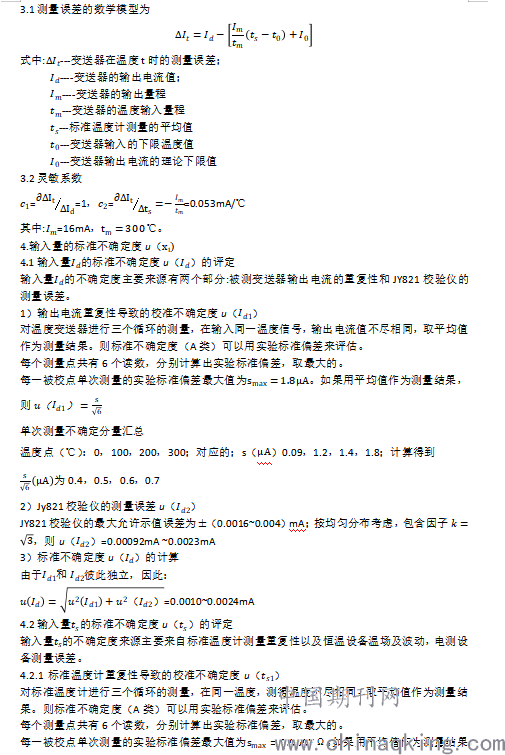

3.1测量误差的数学模型为


参考文献:
[1]朱家良,等 . JJF 1183—2007《温度变送器》校准规范.中国计量出版社
[2]王玉兰,等. JJG 160—2007《二等铂电阻温度计》检定规程. 中国计量出版社


         作者简介:段管,男,大学本科。主要从事温度计量校准工作。
