（大唐黄岛发电有限公司 山东青岛 266500）
摘要：随着科学技术的发展，火力发电机组进入了大容量时代。热工测点的准确性显得更加重要。锅炉风烟系统测点取样筒经常出现因烟气中带有大量灰尘造成堵塞的情况，直接影响了机组参数的正常监视，给机组稳定运行带来了很大的风险。测点防堵已经成了一个重要课题。本文重点讨论了用西门子LOGO!设计的反吹扫装置在火力发电机组的应用情况。
关键词：反吹扫；测点；风烟系统；堵塞
某电厂5号机组是670MW直流炉，锅炉烟气侧风量及风压测点经常出现因取样筒堵塞造成的测点显示异常，给运行人员准确分析设备运行状况带来了极大的不便，同时频繁的测量筒疏通工作也增大了检修人员的工作量。为了提高测点的准确性同时减少检修人员工作量，针对风烟系统测点加入了反吹扫装置。
1研究背景
火力发电机组自身的运行特点决定了风烟系统测点取压装置必然会受到粉尘的影响。长时间的粉尘积累直接导致取样装置的堵塞，并最终影响测点的准确性。
.png)
图1 现场压力取样筒分布及取样筒割下切开后积灰情况
2 系统工作原理
反吹扫装置主要由西门子LOGO!及三通电磁阀组成。通过西门子LOGO!组态控制三通电磁阀实现对风烟系统测点取样筒的反吹扫。
.png)
图2 西门子LOGO!接线示意图
.png)
图3系统组成
西门子LOGO!是此反吹扫装置的核心部件。LOGO!是一款简易型逻辑控制器，自身集成8路数字量输入及4路数字量输出，内部集成了36个功能块，提供了130个用于建立线路程序的功能块存储容量，可实现更大的应用项目。具备数据保持功能，确保当设备突然掉电的情况下，数据被安全保存。正是基于LOGO!简单易操作的优点，所以选择LOGO!作为反吹扫装置的控制部件。
正常运行过程中，电磁阀不带电，2和3相通，变送器正常测量管道压力。LOGO!运行到指定时间，输出接点闭合，电磁阀带电，1和2相通，压缩空气吹进取样桶，清除桶内部积灰。吹扫时间结束后电磁阀失电，3和2相通，变送器正常测量。吹扫时间可通过LOGO!控制。
.png)
图4现场变送器柜布置图
3西门子LOGO!Soft Comfort编程
Soft Comfort是LOGO!的程序编辑软件，软件操作简单，支持功能块和梯形图两种编程语言。通过该软件可以在电脑编辑并仿真LOGO!控制程序，之后通过适配器电缆将程序下载到LOGO!中运行。以下是带四路反吹扫电磁阀的LOGO!程序。其中BO01、BO02、BO03、BO04为四个周定时器，定义吹扫时段分别为每天的07：00-07：05、07：05-07：10、07：10-07：15、07：15-07：20。
.png)

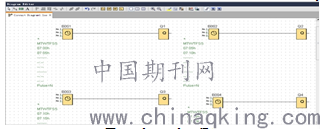

图5 Soft Comfort程序
4改造效果
反吹扫装置投入运行后，效果良好，取样筒堵塞的情况得到了解决，极大减少了检修人员对测点管路吹扫工作，为机组的稳定运行提供了强有力的保障。
参考文献：
[1] 金涛.补偿式防堵吹扫装置在电厂锅炉风量测量系统中的应用 [J].硅谷，2013
[2] 张勇.西门子LOGO!及其在温室控制中的应用[J].信息技术，2015
