（国网蒙东赤峰供电公司 内蒙古赤峰市 024000）
摘要：输电线路作为我国电力系统的核心组成，能够将电能输送到各个地区，并将不同地区的变电站与用户纽带有效连接。提升输电线路的总体运行水平，对电力网络的稳定运行影响较大，为了更好地满足“强电强网”需求，本文重点探讨输电线路防雷设计要点和运维措施。
关键词：输电线路；防雷设计；运维技术
1 输电线路受到雷击的形式
输电线路雷击形式主要分为以下几种:
第一，雷电感应。雷电感应分成静电感应与电磁感应，雷电流可以在其周围空间形成较大磁场，该磁场四周导体会产生特别高的电压，容易出现二次放电现象，破坏周围电气设备。
第二，球形雷。此种雷击形式比较罕见，根据研究资料得知，球形雷能够通过门窗进入到房屋内部，对居民的生命安全产生较大威胁。
第三，直击雷。一旦发生直击雷现象，在短时间内会产生特别大的雷电电流，电流侵入到地表，与雷击区域相接触的金属设备，会产生较大的对地电压，进而引发大规模的触电事故。
2 输电线路防雷设计要点和运维方式研究
2.1 输电线路防雷设计要点
2.1.1 调整接地装置
在进行输电线路防雷设计工作时，设计人员可以通过调整接地装置，降低跳闸现象的发生概率。在调整输电线路接地装置的过程当中，要求防雷设计人员降低电阻，可以填充适量的低阻物，也可以安装导电模块。在设计接地装置的过程之中，设计人员要注意下列问题:
第一，如果该地区的土方电阻率≤100 Ω•m，可以采用铁塔与钢筋混凝土进行自然接地，无须安装人工接地装置。
第二，如果该地区的土壤电阻率在100～300 Ω•m之间，不仅需要采用铁塔与钢筋混凝土杆保持自然接地，而且需要设置人工接地装置。
第三，如果该地区的土壤电阻率超过2 000 Ω•m，可以使用6根总长度小于500 m放射形接地体，可适当延长接地体。
第四，针对高土壤电阻率的区域，若采取放射形接地装置，在杆塔基础周围土壤电阻率比较低的区域，可以局部安装外接地装置。
2.1.2 合理设置绝缘避雷线
输电线路避雷线不但具备良好的防雷效果，而且起到一定的线路保护作用，能够进行载波通信，降低不对称短路工频过电压等。由于用途不同，输电线路避雷线的安装方式主要分为两种，分别是悬挂在杆塔之上、经过绝缘子和杆塔保持连接状态。由于输电线路电压等级的逐渐下降，线路自身的绝缘水平不断下降，避雷线防护效果下降，避雷线设计参数如表1所示。

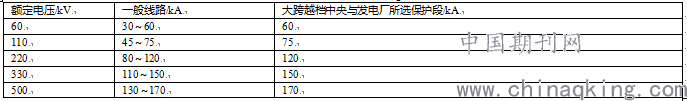

表1 输电线路避雷线设计参数
因为避雷线和周围导线之间存在一定距离，互感存在一定差别，所以在正常条件之下，三相导线负荷电流处于平衡状态，而避雷线中仍然存在纵电动势。若避雷线接地，该电动势则会产生电流，输电线路电能出现较大损失。当前阶段，超高压线路采取绝缘避雷线较多，可以显著减少能源的损耗。避雷线具有一定的绝缘性能，在雷击过程当中，其绝缘在雷电放电环节容易被击穿，避雷线此时处于接地状态，对输电线路的防雷效果不会产生较大影响。
对于输电线路防雷设计人员来讲，在防雷设计工作当中，要综合考虑此区域的雷电活动，该地区雷电活动频率可以利用雷暴日或者雷暴小时表示，所谓雷暴日主要指的是一年当中出现雷电天数，雷暴小时指的是1 h之内，听到雷声的次数，我国的雷暴日和雷暴小时如表2所示。
表2 雷暴日和雷暴小时比值分析
避雷线和塔脚电阻有效配合，在雷击过程当中，能够起到良好的降压作用。针对安装避雷线的输电线路，各个基础杆塔工频接地电阻不能够超过规定标准要求，要求如表3所示。
表3 含有避雷线输电线路杆塔的工频接地电阻要求
2.1.3 安装线路避雷器
金属氧化锌避雷器是一种较为常见的输电线路避雷器，主要分成两种，分别是串联间隙型避雷与无间隙型避雷器，线路避雷器和导线绝缘子保持串联，受到工频电压的影响，会出现较高电阻，线路受到雷击后，传导到避雷器中的雷击过电压如果超出避雷器启动电压，避雷器能够启动泄流，快速降低导线雷击过电压，当雷击过电压数值降低到相应的数值后，避雷器能够呈现出比较高的电阻状态，并暂停泄流。通过科学安装输电线路避雷器，可以显著提高输电线路的防雷效果。但是，因为避雷器的运维成本比较高，在一些容易遭受雷击的区域，可以安装适量的避雷器，不断降低输电线路运维成本，保证输电线路防雷水平得到明显提高。
2.2 输电线路运维措施
2.2.1 科学选择输电线路检修模式
在现阶段的输电线路检修作业环节，检修人员采取变线为点模式较多，因为此项工作的专业技能水平比较高，对检修人员提出严格要求，并科学运用在线检修技术与离线检修技术。在输电线路检修期间，检修人员要特别关注线路老化问题，输电线路的老化率不宜超过3‰，输电线路的绝缘性能要满足规定标准要求。
对于输电线路运维人员来说，还要大力引进新型检测装置，一旦发现老化的设备与线路，要马上更换。对于相关企业来讲，要根据输电线路检修工作中存在的难题，适当加大资金投入力度，并引进新型的输电线路及相关设施。
2.2.2 制定完善的输电线路检修保养制度
第一，有关部门要结合输电线路检修现状，对既有的线路检修保养制度进行优化，采用先进的线路检修方法。
第二，结合输电线路检修工作现状，进行详细记录，并有效总结，输电线路检修人员完成检修工作之后，根据输电线路运行情况，准确记录下各项数据信息，并构建数据库，为后续的输电线路检修工作奠定坚实基础。
第三，加大输电线路运维管理监督力度。对于监管人员来讲，要在规定时间内，对输电线路的检修工作进行全面巡查。
3 结语
综上，通过对输电线路防雷设计要点和运维方式进行多角度分析，例如调整接地装置、合理设置绝缘避雷线、安装线路避雷器、科学选择输电线路检修模式、制定完善的输电线路检修保养制度等，可以保证输电线路防雷设计方案得到更好实施，真正达到提升输电线路运维水平的目标。
参考文献
[1]王日辉，鲁志伟，王永利，等.线路避雷器对66 kV同塔双回输电线路防雷性能影响的研究[J].东北电力大学学报，2019，39(5):17-22.
[2]曾杰，杨友，秦雨胧，等.同塔多回输电线路雷击同跳分析及应对措施[J].通讯世界，2019，26(9):253-254.
[3]周银河.电力工程输电线路施工技术及质量控制的探究[J].中国新通信，2019，21(17):220-221.
[4]薛涛，张忠，韩勇，等.输电线路运行安全的影响因素以及应对策略探索[J].电子元器件与信息技术，2019，3(8):30-32.
