摘要：目前，很多发电厂机侧气动执行器定位器主要有美国梅索尼兰公司生产的SVI、瑞士ABB生产的AV3313200、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。基本上全球主要的定位器生产厂的产品国华台山电厂都有使用。使用一段时间，会出现故障，给执行器等设备及机组的安全稳定运行带来隐患，本文主要针对一些常见故障进行分析研究，对相关缺陷消除及隐患处理有一定借鉴。
关键字：SIPART定位器 气动执行器 常见故障处理
定位器在气动执行器中主要是控制进入气缸压缩空气的多少，气动调节阀主要的调节任务由它来起决定性的作用。其主要由指令和反馈两部分组成，两部分互相独立。指令部分将从DCS来的4～20mA信号转换为3～15PSI压力信号。指令带动一内部马达转动，在马达轴心有一抛物线的膜片，由它来控制喷嘴通过气量的多少，与指令信号成对应关系，即4～20mA信号对应3~15PSI，电流信号转换为气压信号。此气压信号作用在定位器内顶部一杠杆，杠杆另一作用为气缸内反馈气源。只有这两个作用达到平衡时候，杠杆才不动作。杠杆直接关系到气缸进气和出气的多少。通过此原理，气动调节阀达到调节目的。反馈部分主要是有齿轮带动一电位器，阀门的位置直接反映在齿轮转动的幅度上，由电位器亦可控制反馈指令的多少。
一、Sipart定位器调试
1．用相应的安装配件安装定位器。
注意，杠杆比率开关的位置对定位器非常重要。
2．推动杆上驱动销钉的位置，到达额定冲程的位置或更高的一个刻度位置后，用螺帽拧紧驱动销钉。
3．用气动管缆连接定位器与执行机构，给定位器提供气源。
4．连接相应的电流或电压源。
5．现在定位器处于“P manua1”方式。在显示屏上一行显示当前电位计的百分比电压值（P）， 例如“P 37.5”，显示屏下行“NOINI”在闪烁：
显示：
.png)
6．通过 和 键移动执行机构达到每一个最终位置，来检查机械装置是否可在全部调整范围内自由移动。
7．现在移动执行器，使杆达到水平位置，显示屏将显示一个介于 P48.0 到 P52.0 之间的值。如果不是这种情况，调整磨擦夹紧单元，直到杆水平并显示“P50.0”时。确切的说，你 达到了这一值，定位器能测定的位移将更精确。
直行程执行机构的初始化
Sipart定位器由于全部自动，对于调节来说及其的方便，调校前需检查初始设置是否正常，参数设置可参考说明书。按操作程序进入调校菜单后，整个调校主要分为五步。在五步过程中可能会出现各种报警指示，关于报警可以参照说明书进行解决，主要问题集中在调整行程过程中，定位器的行程产生偏移无法满足现场量程需要，因此需要调整定位器下方旋钮达到合适位置即可。
正确移动执行机构，离开中心位置，开始初始化。
1．下按方式键 5 秒以上，进入组态方式。 显示：
.png)
2．通过短按方式键，切换到第二参数。
显示：
.png)
3．用方式键 切换到下列显示
显示：
.png)
如果希望在初始化阶段完成后，计算的整个冲程量用 mm 表示，这一步必须设置。为此，你 需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4．用方式键 切换到如下显示：
显示：
.png)
5．下按键超过 5 秒，初始化开始
显示：
.png)
初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
有下列显示时，初始化完成。
.png)
在你短促下压方式键 后，出现显示
.png)
通过下按方式键 超过 5 秒，退出组态方式。约 5 秒后，软件版本显示，在你松开方式键时，处于手动方式。

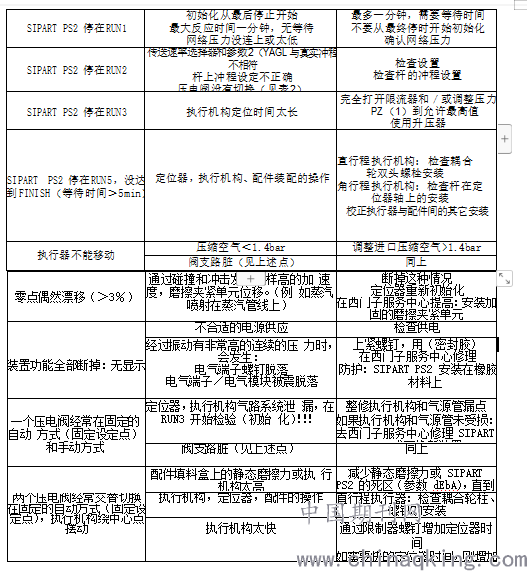

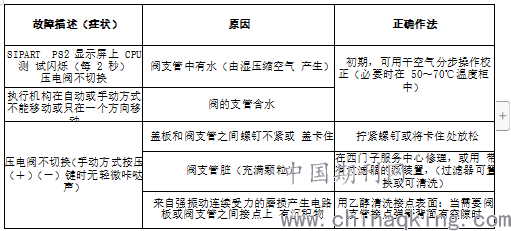

二、定位器故障现象及处理方法
.png)
.png)
