薛倩
山东省广播电视传输保障中心 山东省济南市 250000）
摘要：编码器是数字电视前端核心接入设备，其中非常重要的一个功能是备份功能，该功能常用的主要有节目备份和端口备份两种备份策略。本文主要讲述两种备份策略的具体功能、配置方法，以及在广播电视系统中的实际应用，以实现对广播电视节目传输路由的多层保护，提升广播电视信号传输的可靠性和稳定性，保障安全播出。
关键词：编码器 备份功能 节目备份 端口备份
编码器（也称为复用器）是数字电视前端核心接入设备，其中非常重要的一个功能是备份功能，该功能常用的主要有节目备份和端口备份两种备份策略。通过设置不同的备份策略，可以实现对广播电视节目传输路由的多层保护，当主路出现故障的时候，可以无缝切换到备路，备路出现问题的时候，可以无缝切换到辅路，以保证广播电视节目的安全不间断播出。
一、备份功能介绍
编码器常用的备份功能主要有节目备份和端口备份两种。
节目备份功能描述：进入复用器的满足一定条件的两个节目，进行1+1的节目备份切换，即当主路节目出现故障时，可以通过此功能无缝切换到备路节目。一般做节目备份的主路和备路是不同的信号源，通过不同网口做节目备份。
端口备份功能描述：进入复用器的任意两个端口，进行1+1的端口备份切换，即当网口1中的端口出现故障时，可以通过此功能无缝切换到网口2对应的端口。做端口备份的主路和备路一般是同一信号源出来的两路信号，通过不同网口的端口做端口备份。
节目备份和端口备份一般是针对输入端口做的，每个网口最多可以支持32个端口，一个端口支持一个组播流。
二、节目备份和端口备份的配置步骤
下面详细介绍两种备份策略的配置步骤。
（一）节目备份
节目备份的配置步骤如下：
.png)

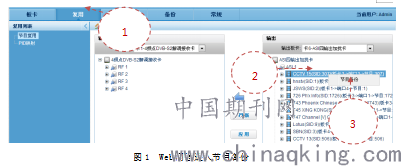

第一步：点击“复用”项，进入节目复用界面；
第二步：鼠标右键选择输出节目中需要设置节目备份的节目，选择“节目备份”；
第三步：在弹出的选项中，选择“节目备份”，网管会转到节目备份设置页面；
.png)

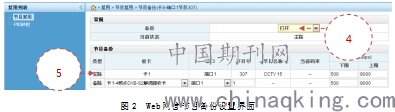

第四步：节目备份开关选择“打开”；
第五步：选择备份节目的板卡和端口，填入节目号，设置主备路节目切换码率上下限；
第六步：点击“应用”，设置参数生效。
当主路节目出现异常，节目有效码率在设定的节目码率上下限之外时，设备会自动切换使用备路节目复用输出，以保证输出不受影响。
（二）端口备份
端口备份的配置步骤如下：
.png)

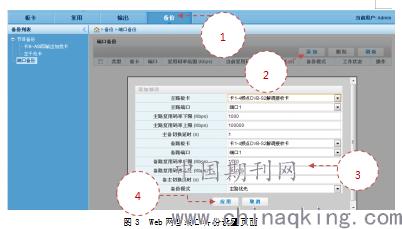

第一步：点击“备份”中的“端口备份”项，进入端口备份设置界面；
第二步：点击“添加”，弹出端口备份添加页面；
第三步：设置端口备份的主备路板卡和端口，设置主备路切换码率上下限，延时备份模式选择“主路优先”，备主切换延时设置为1s；
第四步：点击“应用”，参数设置生效。
设置完端口复用后，点击“复用”，回到节目复用界面，此时，备路端口会有一个备路提示。当主路端口出现异常，端口有效码率在设定的码率上下限之外时，设备会自动切换使用备路端口节目复用输出，以保证输出不受影响。
三、广播系统拓扑图及备份功能的作用
.png)

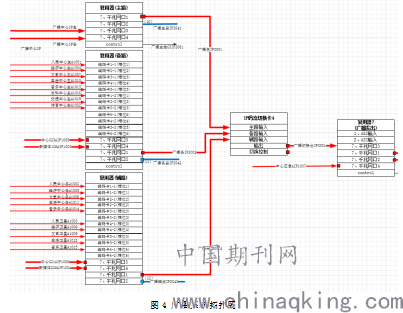

上述广播系统拓扑图中，广播信号包括TS4流和TS5流，TS4流包括人民、经济、文艺、生活、音乐、中国之声、农科、交通、体育节目；TS5流是泰安生活节目。
广播总控来的广播中心IP信号作为复用器主路的输入，包括中心IP主路和中心IP备路两路，每一路中均包括TS4组播流和TS5组播流。中心IP主路和备路两个路由的信号做端口备份以实现节目的传输保护。
广播总控来的AES/EBU格式的信号作为复用器备路的主用信号，人民、经济、文艺、生活、音乐与新媒体中心主路来的相同节目做节目备份，广播总控来的中心IP主路信号（千兆网口3）的中国之声与新媒体中心主路（千兆网口4）的中国之声做节目备份。
卫星信号作为复用器辅路的主用信号，人民、经济、文艺、生活、音乐与新媒体中心备路来的相同节目做节目备份，广播总控来的中心IP备路信号（千兆网口3）的中国之声与新媒体中心备路（千兆网口4）的中国之声做节目备份。
复用器主路、备路、辅路的泰安生活通过编码器做设备级备份。
信号分别经过复用器主路、备路、辅路后，进入到IP码流切换板卡，再进入广播发出设备。
当广播中心IP主路信号故障时，端口备份功能起作用，广播中心IP主路信号会自动切换到广播中心IP备路信号；当复用器备路广播中心的人民中心主节目故障时，节目备份功能起作用，复用器会把信号自动切换到新媒体中心主路的信号，以保证复用器备路信号正常；当复用器辅路卫星的人民节目故障时，节目备份功能起作用，复用器会把信号自动切换到新媒体中心备路的信号，以保证复用器辅路信号正常。
四、意义
通过复用器设置节目备份和端口备份策略，可以实现组播流、节目的备份，当某一路信号发生故障时，通过复用器及时自动切换到另一路信号，保证广播电视节目的不中断，极大提升了广播电视信号传输的可靠性和稳定性，保障了安全播出。
