1周顺 2刘杨
1岩土科技股份有限公司，杭州市富阳区， 311400
2四川野原建设有限公司，成都 610000
摘要：随着使用年限的增长，以及自然环境的影响，一些大型钢结构生产车间的钢结构屋面出现病害，彩钢板破损、保温棉隔热效果差、屋顶出现漏水等现象，严重影响着工业厂房生产车间的使用功能，本文通过屋面板及保温棉的拆除工艺、屋面板、保温棉的安装关键技术的分析，阐述了钢结构屋面板的改造技术，消除屋面板病害，恢复钢结构生产车间使用功能。
关键词：钢结构 屋面板 改造技术 建筑工程
1.工程概述
大型钢结构生产车间，主体结构为钢结构框架结构，钢结构屋面为单层彩板+保温棉+钢丝网，拆除及返修工程为彩钢板屋面和保温棉以及女儿墙的防水处理。
2.屋面板及保温棉的拆除
①拆除次序：先西后东，先南后北，施工顺序为：拆除屋脊泛水板——拆除滴水檐 ——拆除山墙两侧包边——屋面板——保温棉——钢丝网；②所有工人通过安全楼梯到屋面上，根据原计划的开始拆除顺序进行施工，并将原建筑物上的防水涂层全部清理干净，并及时清理到地面上去，防止堵塞天沟雨水管。③从南面山墙开始，拆除屋面滴水泛水板，并将材料堆放在天沟处，采用手枪钻将原有固定泛水板的自攻钉全部清理完成后，开始进行第一块屋面板拆除，由于本工程屋面板为明钉板，只需将原有攻钉清除即可，分三段清理屋面板，采用同种方法拆除宽度达4M以上后，必须在拆除部位的屋脊上设置横向跳板，（即拆除后的彩板，重叠放置，并用8#钢丝加以固定，不得影响后续工序施工。） 按原计划达到17M处，增加3号角铁，采用M5.0*25的自攻钉，固定在原有屋面檩条上。同时安排其它人员将原有保温棉以及断续的钢丝网进行清理和收集，集中堆放。④采用以上方法所有屋面板拆除后，在板的下方，设置方木垫起，并将扁平吊带摆好，每20张-30张左右一吊，吊带挂好确保安全后起吊，放置到地面。并及时将所有材料清理。
3.屋面板、保温棉的安装
屋面采用角驰III型 —HV-820型0.5mm厚镀锌彩钢板+50mm厚玻璃棉+1.0mm碳素钢丝。
3.1板材提升方法：
根据现场场地情况，拟采用汽吊机械直接提升的方法进行板材提升；
3.2屋面板施工准备
根据图纸要求，钢丝网布置方格为250*250，斜拉方式进行布置完成。并符合有关的施工规范。施工班组根据屋面板安装的要求，确定屋面板的起点位置和轴线，并做好板材施工放线工作。
3.3安装放线
由于彩板屋面是预制装配结构，故安装前的放线工作对后期安装质量起到保证作用，不可忽视。①安装放线前应对安装面上的已有建筑成品进行测量，对达不到安装要求的部分提出修改。对施工偏差要记录，并针对偏差提出相应的措施。②根据排板设计确定排板起始线的位置。屋面施工中，先在檩条上标定出起点，即沿跨度方向在每个檩条上标出排板起始点，各个点的连线应与建筑物的纵轴线相垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度和安装偏差积累。不按规定放线将出现下图的锯齿现象和超宽现象。③屋面板安装完毕后应对配件的安装作二次放线检查，以保证檐口线、屋脊线、窗口门口和转角线等的平直度和垂直度。
3.4保温棉安装

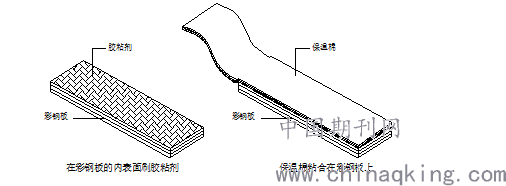

保温棉采用“世纪龙”湖州德清世纪龙保温棉有限公司生产的50mm厚度带铝箔玻璃纤维保温棉。保温棉施工工艺为：先将保温棉沿垂直与建筑物檩条方向铺开，把钢梁完全覆盖，然后用紧固件将外表面覆盖铁皮和棉毡固定在檩条上。①在玻璃棉的中心穿入一根直径为1#的铁管作为放卷轴；②将玻璃棉朝室外，在屋檐处多留20mm的玻璃棉，采用专用夹具或双面胶带将玻璃棉临时固定在屋檐檩条上。③由两人把持铁管放卷，保持玻璃棉的对齐和张紧。④用订书机订接法固定搭接边。⑤重复上述步骤。
.png)
3.5板材安装
①实测安装板材的长度，按实测长度核对对应板号的板材长度，需要时对该板材进行剪裁。②提升到屋面的板材对齐排板起始线放置，并使板材的宽度覆盖标志线对准起始线。并在板长方向两端排出设计的构造长度。③板应从檐口开始自下而上进行。确保屋面板纵横方向通直整齐，在檐口拉线平行于屋脊。铺檐口第一排板时，板峰应注意与檐口线垂直，不得歪斜。④用紧固件紧固两端后，再安装第二块板，安装顺序为自左（右）至右（左），再自下而上。⑤安装到下一放线标志点处，复查板材安装的偏差，当满足设计要求后进行板材的全面紧固。不能满足要求时，应在下一标志段内调正，当在本标志段内可调整时，可调整本标志段后再全面紧固。依次展开安装。⑥保温棉铺设应保持连续性。⑦安装完后的屋面应及时检查有无遗漏紧固点，对保温屋面，应用保温材料填满屋脊的空隙处。(8)在紧固自攻螺丝时应掌握紧固的程度，不可过度，过度会使密封垫圈上翻，甚至将板面压凹积水。紧固不够会密封不到位出现阶段性漏雨。⑨板的纵向不得随意搭接，除遇到屋面风机，屋面压型板才被隔断，在隔断处应按设计铺设密封条和设密封胶。⑩伸入天沟的板材，采用自制老虎钳，向下折边，防止因水倒流造成屋面漏水。
3.6屋脊堵头及屋脊板的安装：
①放线定位第一块屋脊板的起始基准线，顺安装方向定出屋脊堵头及屋脊堵头两边线的安装控制线。②安装屋脊堵头板，堵头板与压型板接触部位满涂防水胶，然后安装，用防水胶将堵头密封防止渗漏，依次安装后续堵头。③安装第一块屋脊板，依起始基准线和控制线安装第一块屋脊板调整定位。在屋脊板上测量划出弯折档水板的定位板，用剪刀剪口，将屋脊板用规定的拉顶固定于压型板上，用防水胶将固定件密封，依划出的弯折定位线弯折定位线弯折档水板。
3.7泛水、包角，伸缩缝盖板的安装
①放线定出第一块的起始基准线，顺安装方向确定板两边线的控制线。②安装第一块，依基准线和控制线安装第二块板调整定位，固定在固定板上，以防水胶将固定见密封以防渗漏。③在第一块板上量测划出第二块板与第一块的搭接定位线、在板的搭接部位涂防水胶，安装第二块板调整定位，固定件固定并涂防水胶密封，依次安装第二块板及后续板。
4、防水处理
①风机防水处理：所有屋面板全部完成，针对风机四周清洁干净，采用防水卷材的防水方法进行处理（SBS）。②女儿墙、天沟防水处理：由于原女儿墙内壁，砂浆层全部风化脱落，直接进行防水卷材施工，效果不明显，同时达不到防水的目的。根据现场实际情况，将原有女儿墙内侧墙身抹灰层，全部清除，并采用自抖混凝土砂浆重新进行抹灰施工，并待抹灰层全部干燥后，再进行防水卷材的防水方法进行处理（SBS）。
结束语：钢结构在工业厂房的建设中，以其轻便、快捷、高效等特点，在工业高速发展的今天，越来越有着举足轻重的地位。但是钢结构厂房耐久性较差，特别是钢结构屋面，技术处理、施工工艺复杂，施工处理不当，容易出现病害，影响使用。一方面原老旧钢结构厂房屋面通过病害处理，恢复使用功能。另一方面，对钢结构提升改造，增强钢结构屋面耐久性，使其发挥轻便、快捷、高效等特点的同时，也能够扬长避短，发挥钢结构厂房的优势。
参考文献
[1] 陈亮，叶文启，李小玥等. 盖世理新建仓储项目金属屋面板施工技术[J] .施工技术，2016，（45）：637-640.
[2] GB50017-2017 钢结构设计标准[S]. 中国建筑工业出版社， 2018，7.
