深圳技师学院 深圳 518116
摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。本文主要介绍了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法。
关键词：丰田卡罗拉；转向与危险警告灯；电路分析；故障
在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意；当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。本文主要分析和探讨了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法，希望为维修人员提供借鉴和帮助。
1 转向与危险警告灯电路分析
一汽丰田卡罗拉轿车转向与危险警告灯电路主要由闪光继电器（简称闪光器）、转向信号开关、危险警告开关、转向灯和转向指示灯等组成。
卡罗拉转向与危险警告灯电路主要由转向信号闪光灯继电器控制，电路如图1所示。此车使用的转向信号闪光灯继电器为8脚的类型，工作原理与普通3脚式闪光继电器有所不同，其工作原理为：
1.1 左转向信号灯工作原理：当打开左转向信号灯开关时，转向开关E8（E60）的A15（B5）脚与A12（B7）脚接通，转向信号闪光器接到一个左转向信号，信号电路为：转向信号闪光器的5脚→前照灯变光开关总成E8（E60）的A15（B5）脚→前照灯变光开关总成E8（E60）的A12（B7）脚→E1搭铁。此时，闪光继电器内部左转向触点闭合。
左转向信号灯主电路为：蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯→搭铁。此时，左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯均亮起。
.png)

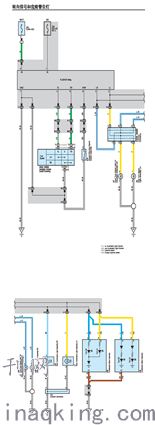

图1 丰田卡罗拉转向与危险警告灯电路
1.2 右转向信号灯工作原理：当打开右转向信号灯开关时，转向开关E8（E60）的A13（B6）脚与A12（B7）脚接通，转向信号闪光器接到一个右转向信号，信号电路为：转向信号闪光器的6脚→前照灯变光开关总成E8（E60）的A13（B6）脚→前照灯变光开关总成E8（E60）的A12（B7）脚→E1搭铁。此时，闪光继电器内部右转向触点闭合。
右转向信号灯主电路为：蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的2脚→右前转向信号灯、右侧转向信号灯、右后转向信号灯和右转向信号指示灯→搭铁。此时，右前转向信号灯、右侧转向信号灯、右后转向信号灯和右转向信号指示灯均亮起。
1.3 危险警告灯工作原理：当打开危险警告灯开关时，危险警告灯开关E41的4脚与1脚接通，转向信号闪光器接到危险警告信号，信号电路为：转向信号闪光器的8脚→危险警告信号开关E41的4脚→危险警告信号开关E41的1脚→E1搭铁。此时，闪光继电器内部左转向和右转向触点均闭合。
危险警告信号灯主电路为：蓄电池“+”→10A-TURN-HAZ保险丝→转向信号闪光器的4脚→转向信号闪光器的2脚，3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯、左转向信号指示灯、右前转向信号灯、右侧转向信号灯、右后转向信号灯和右转向信号指示灯→搭铁。此时，所有的转向信号灯均亮起。
2 转向与危险警告灯系统故障分析方法
当转向与危险警告灯系统发生故障时，应由故障的现象，根据电路图分析故障的可能原因，诊断故障的可能部位，然后再去排除，降低排除故障的难度，准确地排除故障。故障排除方法一般采用如下方法：
2.1 电阻法：测量线路中的电阻大小来判断故障；
2.2 电压法：测量线路是否有电压或者是前支路与后支路电压下降值判断故障；
2.3 试灯法：使用试灯测量线路是否到电，来判断故障；
2.4 跨接法：使用跨接线来跨接线路，使某些元件工作来诊断故障。
3 转向与危险警告灯系统常见故障分析、故障可能原因及检修方法
3.1 危险警告灯不工作（转向信号灯正常）
3.1.1 故障现象
接通危险警告灯开关后，危险警告灯均不亮。接通左转向灯开关后，左转向灯都亮；接通右转向灯开关后，右转向灯也都亮。
3.1.2 故障可能原因
（1）10A-TURN-HAZ保险丝已烧断；
（2）危险警告灯开关有故障；
（3）闪光继电器有故障；
（4）配线连接及搭铁不良。
3.1.3 故障诊断与排除
（1）检查10A-TURN-HAZ保险丝，用万用表二极管蜂鸣档测量10A-TURN-HAZ保险丝的导通性。如果不导通，更换保险丝；如果保险丝正常，则进行下一步检查；
（2）检查危险警告灯开关E41，用万用表二极管蜂鸣档测量危险警告灯开关E41的导通性，当打开危险警告灯开关时，危险警告灯开关E41的4脚和1脚应导通。如果不导通，更换危险警告灯开关；如果导通，则进行下一步检查；
（3）检查闪光继电器，用一个相同型号的闪光继电器代替故障车上的闪光继电器，若代替后危险警告灯工作正常，则说明闪光继电器坏了；若危险警告灯工作不正常，则进行下一步检查；
（4）检查10A-TURN-HAZ保险丝到闪光继电器4脚的线路，闪光继电器8脚到危险警告灯开关4脚的线路，以及危险警告灯开关1脚到搭铁点E1的线路，若线路有问题，则处理相关线束。
3.2 转向信号灯不工作（危险警告灯正常）
3.2.1 故障现象
接通左转向灯开关后，左转向灯不亮；接通右转向灯开关后，右转向灯也不亮。接通危险警告灯开关后，危险警告灯均亮。
3.2.2 故障可能原因
（1）、10A-ECU-IG 2号保险丝已烧断；
（2）、转向信号开关有故障；
（3）、闪光继电器有故障；
（4）、配线连接及搭铁不良。
3.2.3 故障诊断与排除
（1）检查10A-ECU-IG 2号保险丝，用万用表二极管蜂鸣档测量10A-ECU-IG 2号保险丝的导通性。如果不导通，更换保险丝；如果保险丝正常，则进行下一步检查；
（2）检查转向信号开关E8（E60），用万用表二极管蜂鸣档测量转向信号开关E8（E60）的导通性，当打左转向时，转向信号开关E8（E60）的A15（B5）脚和A12（B7）脚应导通；当打右转向时，转向信号开关E8（E60）的A13（B6）脚和A12（B7）脚应导通。如果不导通，更换转向信号开关E8（E60）；如果导通，则进行下一步检查；
（3）检查闪光继电器，用一个相同型号的闪光继电器代替故障车上的闪光继电器，若代替后左转向信号灯和右转向信号灯工作都正常，则说明闪光继电器坏了；若左转向信号灯和右转向信号灯工作不正常，则进行下一步检查；
（4）检查10A-ECU-IG 2号保险丝到闪光继电器1脚的线路，闪光继电器5脚到转向信号灯开关E8（E60）的A15（B5）脚的线路，闪光继电器6脚到转向信号灯开关E8（E60）的A13（B6）脚的线路，以及转向信号灯开关E8（E60）的A12（B7）脚到搭铁点E1的线路，若线路有问题，则处理相关线束。
3.3 转向信号灯和危险警告灯都不工作
3.3.1 故障现象
接通左转向灯开关后，左转向灯都不亮；接通右转向灯开关后，右转向灯都不亮；接通危险警告灯开关后，危险警告灯也不亮。
3.3.2 故障可能原因
（1）、10A-TURN-HAZ保险丝和10A-ECU-IG 2号保险丝已烧断；
（2）、闪光继电器有故障；
（3）、配线连接及搭铁不良。
3.3.3 故障诊断与排除
（1）、检查10A-TURN-HAZ保险丝和10A-ECU-IG 2号保险丝，用万用表二极管蜂鸣档测量10A-TURN-HAZ保险丝和10A-ECU-IG 2号保险丝的导通性。如果不导通，更换保险丝；如果保险丝正常，则进行下一步检查；
（2）、检查闪光继电器，用一个相同型号的闪光继电器代替故障车上的闪光继电器，若代替后左转向信号灯和右转向信号灯工作都正常，则说明闪光继电器坏了；若左转向信号灯和右转向信号灯工作不正常，则进行下一步检查；
（3）、检查闪光继电器7脚到搭铁点E1的线路；转向信号灯开关E8（E60）的A12（B7）脚到搭铁点E1的线路，危险警告开关E41的1脚到搭铁点E1的线路，若线路有问题，则处理相关线束。
3.4 向某个方向转向时，转向信号灯不工作。
3.4.1 故障现象
接通左转向灯开关后，左转向信号灯都不亮。接通右转向灯开关和接通危险警告灯开关后，右转向信号灯和危险警告灯均亮。
3.4.2 故障可能原因
（1）、转向信号开关故障；
（2）、闪光继电器有故障；
（3）、配线连接故障。
3.4.3 故障诊断与排除
（1）、检查转向信号开关E8（E60），用万用表二极管蜂鸣档测量转向信号开关E8（E60）的导通性，当打左转向时，转向信号开关E8（E60）的A15（B5）脚和A12（B7）脚应导通；当打右转向时，转向信号开关E8（E60）的A13（B6）脚和A12脚（B7）脚应导通。如果不导通，更换转向信号开关E8（E60）；如果导通，则进行下一步检查；
（2）、检查闪光继电器，用一个相同型号的闪光继电器代替故障车上的闪光继电器，若代替后左转向信号灯和右转向信号灯工作都正常，则说明闪光继电器坏了；若左转向信号灯和右转向信号灯工作不正常，则进行下一步检查；
（3）、检查闪光继电器5脚到转向信号开关E8（E60）的A15（B5）脚，转向信号灯开关E8（E60）的A12（B7）脚到搭铁点E1的线路，若线路有问题，则处理相关线束。
3.5 只有一个灯泡不工作
3.5.1 故障现象
接通左转向灯开关后，左前转向信号灯不亮，左侧转向，左后转向和左转向指示灯工作正常。接通右转向灯开关和接通危险警告灯开关后，右转向信号灯和危险警告灯均亮。
3.5.2 故障可能原因
（1）、左前转向信号灯灯泡故障；
（2）、配线连接故障。
3.5.3 故障诊断与排除
（1）、检查左前转向信号灯灯泡A7，用万用表二极管蜂鸣档测量左前转向信号灯灯泡A7的导通性，如果不导通，更换左前转向信号灯灯泡A7；如果导通，则进行下一步检查；
（2）、检查连接器A49（B）的5脚到左前转向信号灯灯泡A7的2脚的线路，左前转向信号灯灯泡A7的1脚到搭铁点A1的线路，若线路有问题，则处理相关线束。
3.6 左右转向灯闪光频率不一样
（1）故障现象
接通右转向灯开关后，右前转向信号灯工作正常；接通左转向灯开关后，左转向信号灯频率比右转向信号灯频率快。
（2）故障可能原因
① 左转向信号灯灯泡故障；
② 左转向信号灯线束接触不良。
（3）故障诊断与排除
① 检查左前转向信号灯灯泡A7，左侧转向信号灯灯泡A6，左后转向灯灯泡L7，如果灯泡故障，则更换灯泡，如果正常，则进行下一步检查；
② 检查左转向信号灯相关线束是否接触不良，若线路有问题，则处理相关线束。
4 结束语
以上对一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障的分析和检修方法作了简单的介绍，当一汽丰田卡罗拉轿车转向与危险警告灯工作不正常时，可根据其电路的工作原理对不正常工作的故障原因作出判断，继而快速解决问题。
参考文献：
【1】李巧燕 赵福全.汽车制动灯、转向灯、尾灯故障检测系统详谈[J].农业装备与车辆.2011年05期
