某10千伏输变电工程网架结构施工的实践探讨

发表时间:2021/4/27   来源:《中国电业》2021年第3期   作者:戚小青
[导读] 输变电工程网架结构,是由多根杆件按照一定的网格形式通过节点连结而成的空间结构。
        戚小青
        杭州城北电气承装公司 浙江省杭州市 310021
        摘要:输变电工程网架结构,是由多根杆件按照一定的网格形式通过节点连结而成的空间结构。本文以某市城北区块10千伏水湘变387线闸弄口新村等小区网架结构提升二期工程为背景,简述了水湘变10KV配套送出工程施工的若干细节与具体做法,仅供交流。
        关键词:10KV;输变电工程;施工

        随着时代的发展,浙江的电力系统也在不断的进行升级与建设调整。近年来,杭州周边的电力需求逐渐增加,由此凸显了越来越多的电力供应矛盾,面对这些矛盾,电力施工部门要不断地对配电网架结构进行优化,不断地完善电力配网系统,满足人们日益增长的用电需求。
1.工程概况

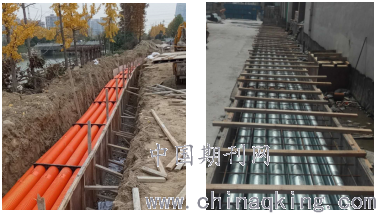

        某市城北区块10千伏送电工程中,新建4孔φ175IFB管50m,新建6孔φ175IFB管25m,新建12孔φ 175+2孔φ 100热浸塑钢管130m,新建4孔φ175热浸塑钢管43m。

        在接到施工任务后,了解和熟悉图纸,然后积极与市政、管线单位协调,并且与村、镇管理单位配合,开展村道平面勘查,提出切实可行的开挖顺序,尽量把周围村民的干扰降低到最少。同时,提出电力工程施工进度计划,并且按总包的进度计划表作出修改,做到保证进度、保证质量,保证安全的前提下,顺利开展工程施工。
2.施工流程
        放样-定位-土方开挖-垫层施工-绑扎钢筋、模板支撑-浇捣混凝土-拆模-养护-回填土-盖盖板。
3.主要施工工艺
3.1 放线
        复核图纸测定沟槽中心,建立临时水准点。为保证电缆沟直顺度,以两点之间拉出中心线,放出沟槽开挖边线,并用油漆做标记。
3.2 土方开挖
        (1)在破路面、地坪前,按规定要求确定挖沟断面和堆土位置,开挖边线先用混凝土切割机割。开挖的土方堆放在沟槽一侧,留出1m的施工通道。(2)在遇原建筑物基础时采用机械或人工将其凿除。在电杆附近或有地面建筑物附近挖沟时,如可能危及其安全时,做好安全防护措施,确保安全后再进行施工。(3)在遇地下管线地段挖沟时,摸清地下管线位置,事先与有关单位联系,采取保护措施,并征得有关管线单位同意,确保安全后,方可施工。施工时邀请有关管线单位派员现场监督。(4)挖到接近设计深度时,每隔10m设置木桩1个,严格控制设计沟底标高,并按设计要求设置5‰的纵向排水坡度。(5)堆土不得掩埋消防栓、雨水口、测量标志和各种管道的井盖,单位、商店、居民出口等处严禁堆土,确保行人、车辆进出畅通。
3.3 垫层摊铺
        垫层材料选用质地坚硬、耐磨的碎石,形状为多棱角块体,清洁无土,最大粒径以3-5cm为宜,不得超过垫层厚度的0.5倍。
        沟底经检查合格后,用钢尺量出垫层边线,由木桩定位,水准仪测出垫层标高,再用弦线连接以控制深度。按设计要求摊铺,严格掌握垫层的高度与宽度。
3.4 钢筋工程
        主要是:(1)把好钢筋、钢材原材料的质量保证和复试工作;(2)保证钢筋的制作加工质量;(3)确保钢筋绑扎质量;(4)在浇筑砼前后,保证钢筋骨架整齐并具有正确的砼保护层,防止人为破坏,影响钢筋砼质量。(5)钢筋进场时外观质量检查必须符合要求,具有质量保证书,进场时根据规范规定按规格、品种、数量抽样进行复试,钢筋力学性能复试合格后方可用于工程中,收货时必须填写进货验收单。(6)钢筋制作加工工在现场进行,要求按设计规范要求进行翻样,按翻样要求配齐规格,备足数量、规格堆放整齐,有计划地加工成形,钢筋对焊和焊接的接头,按批量、规格进行试验,钢筋加工制作检查满足要求后进行绑扎。当钢筋需代换时,必须征得设计单位的同意,按钢筋承载力设计值相等的原则进行。
3.5 模板工程
        工程施工采用木模、方木支撑,模板安装施工时必须与预留预埋紧密配合,预留孔预埋件位置必须正确。(1)模板材料要求提前装备,并要求用较好的胶合板,以提高混凝土成形质量按翻样、施工进度安排的要求,配齐规格数量,模板配制严格按照施工图纸设计进行,力求配模合理用材。模板重新使用时,应将表面清理干净,破损处修补回固,保持表面平整,尺寸不变,涂刷脱模剂后重新使用。(2)模板安装应按轴线、标高控制,支模要求稳定牢固。具有可靠的承受混凝土浇筑施工时的重和侧压力以及在施工过程中所产生的荷载能力。支架应做到构造简单,装拆方便,便于钢筋绑扎安装和模板的安装与拆除,便于预埋留和混凝土的浇筑、养护等。模板工程需经技术复核正确后方可浇筑混凝土。(3)梁模制作安装应保证结构构件几何、尺寸准确,各梁相互间位置的准确性,接缝严密不得漏浆,表面平整,轴线位置正确,侧模接缝应错位。(4)模板拆除,应符合设计及规范规定,不承重的侧模应在混凝土具有一定强度等级能保证其表面及棱角不受拆除模板时损坏方可拆除,已拆除模板及支模的结构,在混凝土强度等级符合设计强度等级要求后,方可承受全部使用荷载,在拆除模板过程中,如发现混凝土有影响结构安全的质量问题时,应暂停拆除,经过处理后,方可继续拆除。
3.6 混凝土工程
        混凝土浇筑质量直接关系到结构工程质量,严格加强管理,严格按规定的技术标准、施工规范要求进行施工和质量控制。(1)混凝土浇筑前须经钢筋隐蔽工程验收合格,模板工程轴线、标高、断面尺寸、支模刚度急定性复核无误后进行。(2)浇筑混凝土前,应清除模板上的垃圾和钢筋上的油污,浇水湿润模板,不允许有积水。(3)混凝土浇捣时按《混凝土结构工程施工及验收规范》中的有关规定制作混凝土试块,并及时送有关试验室进行标准养护和试压。(4)施工缝按规范要求处理,保证新旧混凝土的粘结力。(5)严格控制砼配合比,砼采用机械拌和。搅拌时,做好挂牌记录,拌制时间不得少于规定的最短时间。(6)砼浇捣按顺序进行,摊铺后用平板振动机捣实,振捣工作必须经过专门训练的工人担任。完工后砼表面平整、无蜂窝、无积水,厚度、宽度符合设计要求。(7)待砼基础浇筑完毕后,进行养护,养护应有专人负责,日夜轮流值班。(8)转弯电缆沟施工时,要严格控制转弯角度,圆弧内侧半径必须大于2.5米,做到圆、顺、光滑,确保以后电缆敷设要求。(9)浇砼沟身采用机械搅拌,捣实采用插入式振捣机。边摊铺边捣实,振捣时严格控制振捣时间,避免砼离析和振捣不实而引起蜂窝。浇筑时,按设计要求,设置好支架预留孔和预埋件的埋设。(10)混凝土采用自然养护,一般采用塑料薄膜和草包覆盖浇水养护大于14天。
3.7 土方回填
        砼沟两侧同时进行,两侧回填高差不得超过30cm,回填分层夯实,密实度达到95%以上,沟上复土30cm内不得含有大于10cm的碎石、石块。
3.8 盖盖板
        盖板排放时,盖板相邻高差小于2mm,表面平整无松动。盖板铺贴人行道板,顶面标高与人行道面一致,每隔10米设置拉环盖板一块。
4.基坑保护、维护
        基坑开挖完成后,四周用电力专用围栏进行维护。开挖范围涉及相应管线的,联系相关管线单位进行现场监护。
        围护方面:(1)在施工时,在沟槽的周边做好彩钢板围护带。(2)在施工点上设立醒目的施工标牌,告示来往施工人员,需注意安全。(3)在围护前方20米处设置警示牌与警示灯以及交通标志标牌,保证车辆安全通行。(4)对施工所需的材料尽量放在施工围栏内,做到现场材料有序堆放。(5)根据交警部门指示,在挂好照明工具的同时,还应配备警示灯,保证行人、车辆的通行安全。(6)夜间施工期间,派专人协助交警维持交通秩序,并做好周边过往群众的解释工作。
5.道路横穿施工
        该工程地点白天来往车辆行人较多,晚上相对减少,因此施工时间避开交通高峰期,进行夜间突击施工,保证以最快速度完工,将对交通的影响减到最少。(1)施工期间为保障施工期间过往车辆的通行和安全,电缆沟两侧设立活动标牌围护,挂好红灯、照明灯和警示灯,并在距施工端前方约3M处(适合放置标牌的地方)设立施工标牌,告示来往车辆前方施工需缓行。(2)施工前,先对拟建横穿的管线位置进行全线开挖,探明地下管线结构,确认原有管线标高后,再对中间1/2道路进行回填确保车辆正常通行,施工时面宽度相应减少,对车辆交会带来不便,应专人配合交警维护交通。待道路的1/2施工完后,再施工剩余的1/2,一侧道路为保持车辆及行人通行。开挖的土方堆放在围栏内,余土当夜清运干净,所用材料限量供应,尽量做到用多少,运进多少,并有序地堆放在道路外侧或车辆通行的死角处,不影响交通,对当日未完工的工作坑,用土填平或用钢板覆盖,所有填土都应夯实或辗压,在砖体两侧应对称填筑,分层厚度控制在25CM以内,全部压实度要求在95%以上,并搞好落手清,按时恢复交通以保障车辆、行人安全通行。
6.管线保护施工安全措施
        为了确保管线的安全畅通,进一步落实管线保护方案措施的有效到位,制定管线保护施工措施:(1)管线保护范围的确定:凡施工范围或因施工需要涉及周边的其它管线,及管线图已标明或新发现的管线,均属管线保护范围。(2)管理措施:严格执行管线保护安全技术制,即项目部、工区、班组(岗位)。由项目部提供管线图及书面安全技术交底资料给工区,逐级负责落实。(3)施工措施:在施工前必须放样标明灰线,由项目部管线负责人复验放样灰线,按规范设置管线标记牌。(4)管线探挖措施:管线探挖人员必须经安全施工方案交底,到位后方可进行管线的探挖,而且定人、定职责,人工开沟暴管须探明管位及标高。如遇复杂地段必须在施工管理人员的监督下进行。(5)机械操作工措施:施工机械操作工必须经安全施工方案交底有效后方可进行沟槽开挖,按规范在管线左右各2米范围内禁止机械开挖,确认无管线后在施工管理人员的监督下进行机械挖掘。
7.应急措施
        在工程所有与管道冲突的围护结构施工及雨污水管道施工过程中,指派出专人进行每昼夜轮流值班巡视,观察管道及周边的变异情况,每天检测管顶标高,观察管道及周边的变异情况,每天检测管顶标高,观察有无沉降,同时在施工期间希望产权单位派有关人员到现场进行监护。
8.结束语
        网架结构在电力系统设计中,属于比较顶层的设计,但一直缺少系统的梳理,很多项目上都是凭着经验、思路或者是计算合理就开始施工了。网架结构施工是建筑工程施工中的关键性环节,网架结构的安装使用易受到多种因素的影响,使得建筑工程质量出现下降。要从根本上解决这些问题,需要施工人员选择最佳的施工技术和工艺,对施工工艺和技术实施优化处理,这样才能确保建筑工程的施工质量得到良好的提升,保障工程能够按期完工。

参考文献
[1]《电气装置安装工程电缆线路施工及验收规范》(GB50168-2016)
[2]《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)
[3]《建筑工程施工质量验收统一标准》GB 50300-2018
[4]《建筑基坑支护技术规程》JGJ 120-2016
[5]《输变电工程安全文明施工标准》Q/GDW 250-2009

作者简介:戚小青(1982.10出生)、女、汉,籍贯(浙江杭州)、现任杭州城北电气承装公司项目经理职务、一级建造师及工程师职称、大学本科、研究方向(电力工程安装-主要负责电力设备的安装,包括变压器、高低压柜、配电柜的安装,高低压电缆敷设,电力设备的调试等。)
