楚永超
国网昌吉供电公司城区供电中心,新疆 昌吉市 831100
摘要:作为国内应用领域和范围最广供电网之一,10kV配电网运行的安全、稳定与否直接关乎整个电网供电质量,因此,如何确保10kV配电网建设质量成为各供电企业重点研究课题。变压器和配电柜安装工程作为整个配网关键的施工环节,全面优化和落实变压器及其配电柜安装工作不但可有效规避电力运行中各类安全风险,提升供电的稳定性与可靠性,且某种程度上关乎电力领域整体发展的健康平稳。本文深入研讨10kV配电网变压器及其配电柜安装过程中各准备工作及其注意事项,为类似配网工程建设提供参考。
关键词:10kV配电网;变压器;配电柜;安装技术
当前阶段,10kV配电网凭借自身延伸性、广泛性及灵活性,成为电力供应的“主力军”,极大的满足了社会生产生活各领域用电需求,广受供电企业和用电用户青睐。但任何事物都具有两面性,10kV配电网也不例外,其在实际建设过程中所暴露问题以变压器和配电柜安装最为突出[1]。因而,若要从根本上保障10kV配电网运行的安全性与稳定性,需持续优化配网变压器和配电柜安装技术,并在原有安装技术的基础上不断总结与创新,确保供电的安全性与可靠性。此外,针对10kV配电网变压器及其配电网技术的优化与创新,不但顺应现代城市化建设发展需求,且对于社会各行业未来发展具有积极的推动作用。
1、10kV配电网变压器的安装技术
1.1 安装准备
变压器安装工作开展前,需做好对变压器的全面检查工作,具体需判断其外观是否完整,配件是否齐全,质量是否达标等。若在对变压器设备检查和验收过程中发现各种质量缺陷,如,裂纹、部件缺损等,应立即停止安装,弥补区分或补齐配件后方可继续开展安装工作。与此同时,为有效确保变压器油路的畅通性,需对变压器油箱展开查验,避免不良现象的发生,如,漏油、渗油等。另外,变压器安装前还需仔细分析变压器安装图纸,对各项安装技术指标进行明确,在确保安装工作顺利开展的同时,避免因安装错误所引起得到变压器运行故障。
1.2 安装内容
1)设备台架安装。10kV配电网变压器以主要应用双杆柱安装设备,两杆根开为2m。使用槽钢将变压器台架固定与电感上,台架距地面高度为3.4m,水平倾斜不大于台架根开的1/100,并将变压器底座与台架以螺栓进行连接。以直径为4mm的铁线缠绕腰栏,和带电部分间距>0.2m。
2)安装跌落式熔断器。在配电变压器的高侧压和低侧压省安装熔断器,高侧压熔断器底部和地面垂直间距>4.5m,并且不同相熔断器水平距离>50cm。为了操作方便或者熔丝固安跌落,需保证跌落式段容器开关熔丝符合相关标准,熔丝熔断时间约为0.1s。
配电变压器容量<100 kV/A时,高压侧熔丝额定电流为变压器容量额定电流的2倍。当容量大于100 kV/A时,高压熔丝额定电流应该为容量额定电流的2倍。
3)安装接地装置。接地装置电阻必须满足标准规定,当配电变压器的容量<100 kV/A时,接地电阻应该小于10Ω。当容量>100 kV/A时,无法应用直接焊接方式。接地装置的地下部分,主要是由垂直接地体及水平接地体组成的。
1.3 变压器调试
变压器安装完成后,为确保变压器运行的正常性与稳定性,需依次调试变压器各项功能,具体试验项目如下:①变压器额定电压、额定电流、空载损耗、空载电流、阻抗电压、负载损耗等性能参数的系统测定;②贡品耐压;③电阻和吸收比测定;④直流电阻测量;⑤绝缘油简化试验;⑥4~6次的全压冲击合闸试验等。
2、10kV配电网配电柜的安装技术
2.1 安装前检查
10kV配电网配电柜安装与变压器安装工作一样,在配电柜达到安装现场后,相关安装技术人员需提前开箱检查配电柜,具体检测内容如下:配电网规格与型号是否达到设计标准,配电柜是否损伤等等。其中,应按照最初的设计图纸,逐一检查配电柜各零部件数量、规格及型号,以确保配电柜与设计要求的一致性,并且仔细检查输电线路绝缘层,避免因绝缘层外部受损而产生严重的漏电现象。整体而言,一旦发现配电柜各相关配件缺失或损伤,需及时有效的处理,最大限度的避免安全事故的发生,提高配网运行效率和质量。
2.2 安装过程
在配电柜安装过程中,有着较高的安装技术要求,各部分安装应依照设计图纸开展安装操作。首先应根据施工设计图纸放置设备,当首个配电柜完成放置后,其它配电柜可以此为参考进行摆放,在确保配电柜摆放均匀、整齐后方可进行稳固处理[2]。在配电柜的项部和侧面用水平尺进行找正,找正后配电盘的偏差应符合表1所规定的范围内。

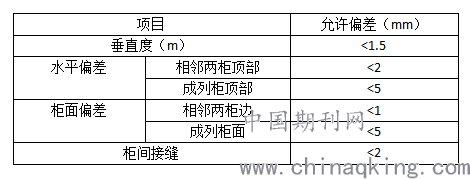

表1 配电柜安装的允许偏差
.png)
一般情况下,配电柜的固定主要以螺栓为主,但若情况特殊可以电焊方式替代。若采用焊接固定则需从配电柜内侧进行焊接,避免焊缝朝外,且各配电柜至少要对其四处进行焊接。值得注意的是,部分装置不适宜采用焊接方式进行固定,如主控柜、机电保护盘以及自动保护装置等。另外,在配电柜安装过程中还有一个十分重要的环节,即,接地装置的安装作业,因为在配电柜中接地装置起着非常重要的保护作用,因此必须保证接地装置安装的可靠性与稳定性。为确保配电柜中接地电阻符合相关规范及标准,应针对接地电阻开展系统测试,并且以裸铜软导线作为电气设备柜门及接地金属的连接线,一起到良好的导通作用。
2.3 安装注意事项
(1)避雷设备的安装。
在配电柜系统组成中,避雷设备是其中不可或缺的设备之一,主要是避雷设备可以在某种程度上保证变压器及其配电柜免受雷电打击。因此,为提高10kV配电网运行的可靠性,避雷装置在变压器和配电柜中的安装尤为关键。但在避雷装置实际安装过程中,应避免在保险尚未跌落前安装避雷器,应尽可能的在保险跌落后开展,若提前安装容易埋下重大安全隐患,并且安装要点在于壁垒装置的投切方式应自始至终与变压器保持一致。
(2)吸湿器的安装。从某种程度上来看,10kV配电网变压器运行是否正常与储油柜内部空气质量存在密切关联,因此为进一步提升变压器使用效率,可通过安装吸湿器有效处理储油柜内污浊空气,全面提升储油柜内部空气质量。另外,为确保吸湿器在实际应用过程中的安全性与稳定性,需提前拆卸变压器密封垫方可安装吸湿器[3]。
(3)接地装置的安装。为确保10kV配电网整体运行环境的安全与稳定,需认真做好10kV配电网变压器和配电柜的各项接地工作。在具体安装接地装置时,应该将配电柜的外壳、低压侧接地点以及高压侧避雷器接地点等均和地线进行连接,才能从整体上提高 10kV 配电网的变压器和配电柜的安全性.
3、结束语
10kV配电网变压器及其配电柜安装是一项极具系统性、复杂性、整体性的工程,在实际安装过程中,需严格遵循施工设计图纸和要求开展安装作业,严谨对待每一个施工环节,不断优化各施工细节,以避免配电网运行过程中出现各种安全故障,以此提升国民用电质量和供电企业经济效益。
参考文献:
[1]张焕城.10 kV配电网的变压器及其配电柜的安装技术分析[J].中国新技术新产品,2020(21):48-50.
[2]罗裕标.配电房电气设备安装及调试[J].设备管理与维修,2020(02):139-141.
[3]雷锦荣.10kV配电网中变配电设备安装技术[J].装备制造技术,2017(02):271-272+282.
