史玉锋
国网山东省电力公司乳山市供电公司 山东威海 264500
摘要：电力通信网作为电力系统第二张重要的数据网，其承载电网信息的电力光缆是保障电网稳定运行的基础。电力通信网络的重要性日益突出，一旦光缆线路出现故障将会严重影响电力系统的安全稳定运行。以最短的时间恢复电力光缆安全运行成为电力通信运维人员的一大难题。本文将从电力通信光缆运行维护的现状出发，详细分析光缆故障产生的原因，并结合实际情况提出相关措施，为电力通信运维人员提供参考。
关键词：电力通信光缆；故障，抢修时间
在我国电网工程发展进程中，电力通信网络在其中扮演着重要角色。在通信网络内光纤化发展速度加快的背景下，电力通信网络的主干线及支线接入网逐步实现光纤化，让当前电力通信光缆网络逐步构建。经过多年发展，电力通电力通信光缆网络锁承载的功能更加多元，一方面可以实现电力网络运行环节的通信业务数据调控、调度等；一方面可以实现基础语音通信、宽带数据等多种业务。在我国通信网络中，电力通信光缆网络作为其中必不可少的构成部分，有别于传统电信网络线路，属于新型架设方式，以电力传输网络为基础实现通信功能，并促进光电复合式光缆技术的研发。通过对比其他类型的电力通信网络，可知电力通信光缆网络可以满足传输业务数据的要求，运行时间更久。当出现电力网络停止的情况时，若未能关注电力通信光缆网络，该环节的维护工作未落实到位，则容易导致电力通信网络故障。
1.影响电力通信光缆抢修时效的原因分析
1.1影响光缆抢修时间的因素分析
光在光纤中传输时会产生损耗，这种损耗主要是由光纤自身的传输损耗和光纤接头处的熔接损耗组成。光缆一经定购，其光纤自身的传输损耗也基本确定，而光纤接头处的熔接损耗则与光纤的本身及现场施工有关。努力降低光纤接头处的熔接损耗，则可增大光纤中继放大传输距离和提高光纤链路的衰减裕量。
（1）光纤熔接人员技能素质
参与光缆熔接的人员应有丰富的经验, 并且技术水平应达到相应的要求。在当前光缆熔接中一般采用的是熔接机自动熔接, 可熔接人员的水平直接关系着损耗的大小。因此, 熔接人员应有一定的技术水平与经验, 并且应该按照相应的熔接工艺流程图进行熔接。在具体的熔接过程中, 还需要对熔接点进行测试检验, 若熔接不符合相关要求, 则应该重新熔接, 以确保损耗最小。
（2）备用光缆放置时间
光缆油膏含量影响光缆抢修时间。光缆放置时间过长易导致光缆性能下降。光缆熔接时，放置时间长或性能较低光缆会出现油膏含量不在正常范围内即6±1.5（g/m）等问题，油膏含量不在正常范围内将影响光缆熔接时间。
根据同行业备用光缆放置年限调查，了解到放置年限6.562年以上的其性能也呈现衰减趋势，故将[6.562,10]排除，确定备用光缆最佳放置年限区间为[1，6.562]，即理想中的备用光缆年限1-6.562年，而调查发现，公司有备用ADSS光缆2盘，全部为2003年生产。备用光缆常年暴晒于室外，放置时间达10年以上，不符合备用光缆最佳放置年限标准，是主要因素。
（3）未定期更换光缆切割刀刀头

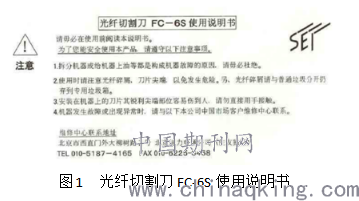

查看了光纤切割刀FC-6S使用说明书，刀片铭牌标注使用寿命为255次（各种光缆），标准差为5次，服从正态分布。
.png)
查看统计资料，发现每次切割刀更换刀片，切割刀上显示本次切割刀使用次数，切割刀刀片寿命测量手段为统计切割刀读数，记录并为下次统计清零。
查看库房光纤切割刀FC-6S使用说明书，切割刀刀片寿命为255次，因库房湿度服从正太分布，调看库房巡视记录，调取近年来不同季节、不同月份情况下切割刀更换记录16组，得到切割刀刀片平均寿命=247.3次，标准偏差S=6.21, μ0=255次，为检验这个结果是否说明切割刀刀片寿命不高于255次的要求，成员采用假设检验，显著水平α=0.05。
2.提高电力通信光缆抢修施工时效的措施研究
2.1光缆熔接的指标
一般来讲光缆接头损耗：平均每个接头≤0.03dB/ 个最大不能超过 0.05dB/ 个。
2.2光缆熔接的条件
光缆必须按设计要求的规格、路由、端别敷设到预期的接头位置。光缆连接部位的重叠长度不能少于 12 米。
2.3光缆熔接的前期准备工作
参与图纸审查和设计工作，完善施工组织的审批手续；仔细核对设计文件，查缺补漏，现场监督，及时汇报以便于施工的顺利进行。认真贯彻技术的检验管理，做好光缆复测工作以确保光缆的质量； 检查熔接机，测试仪等施工中仪器仪表的工作状态。及时发现问题并解决，保证工程的质量和进度。进行光缆熔接前，必须要经过单盘光缆的复测。经过复测后的光缆应作上记录，并且在缆盘上注明其盘号、端号、长度以及使用杆塔的位置。合格的光缆应及时包装并将其置于安全位置。如果出现不符合设计要求的光缆应登记上报，坚决不允许在工程中使用。对某些光缆损耗超出指标，应进行重点测试。针对散射曲线有问题的光纤应做好记录，以便进行进一步的考察。一切准备妥当之后，便可进行光缆熔接。
2.4光缆熔接的主要过程
剥开光缆，将光缆固定到接续盒中。光缆开剥的尺寸是根据光缆接头保护套的不同结构和不同盘纤方式决定的。应该具体按所选用的光缆接头保护套操作规程的规定进行开剥。剥开光缆后将光纤穿过热缩管，并把不同束管和不同颜色的光纤分开。剥取涂覆层的光纤非常脆弱，利用热缩管，可以保护光纤熔接头。光缆的熔接需要借助熔接机。每次使用熔接机前，应该使熔接机在熔接环境中至少放置 15 分钟，之后便可把剥开的光缆在熔接机里进行熔接。在使用过程中和使用过程完毕之后应当及时清洗掉熔接机的灰尘，尤其是各镜面槽内的粉尘和光纤碎末。最后进行光纤的连接和测试评价。
2.5光缆熔接的注意事项
从对光缆保护的角度考虑，设计好预留光缆的走径，检查其长度，要将端头部分截除，保留满足在地面多次熔接操作以及塔上盘固的长度。针对一些特殊的光缆，比如不锈钢式复合管光缆，在距离端面一米左右的地方，用 1—2 道尼龙扎带将光缆扎紧，防止其松动，用细齿钢锯和边剪钳切去光缆的铠装层。需要注意的是，不能损伤钢管单元，包括切痕和扭结。光纤收容的处理，一般光纤在街头保护套内都有60—100 毫米左右长度的余缆，需要将其妥善的存放在接头的保护套内。光缆端面的处理还是按照常规方法将光线熔接，把光缆内的不锈钢管、光纤保护软管和热缩管固定。每个光纤接头完成后一般马上用光时域反射仪进行接头质量的测试，并做好光纤连接色谱、接点损耗的记录。接头保护套的封装也影响着接头保护套的密封效果。操作的时候需要严格按照规程进行实施，避免光纤被夹断。
2.6降低光缆熔接损耗的措施
虽然光缆有损耗低的特点，但是任何物品在使用过程中能量都会有所损耗。不可能将损耗完全消除，只能通过一些方法将其降低。具体降低光缆熔接损耗的方法有：尽量选用一批次的裸纤。对同一批次的光纤而言，其直径基本一致，因此当遇到了某处断开后，其两端有着同等的直径，在此处进行熔接时能将损耗减小到最少。因此，对于光缆的生产厂家而言，应选择同一批次的裸纤进行光缆制造，以此保证出现事故时熔接损耗能最小。在光缆敷设施工中，禁止将光缆弯曲。在进行光缆的敷设时，禁止将其折、弯曲或打小圈。一般而言，对长度为 3km的光缆施工需要 80 人左右，而 4km的光缆施工则至少 100 人；对于施工中的牵引力而言，正常情况下不能超过光缆所允许范围的 80%，特殊情况下其瞬间牵引力最大不能超过其允许范围的 100%。需要具有经验丰富的工程人员进行施工。参与光缆熔接的人员应有丰富的经验，并且技术水平应达到相应的要求。在当前光缆熔接中一般采用的是熔接机自动熔接，可熔接人员的水平直接关系着损耗的大小。因此，熔接人员应有一定的技术水平与经验，并且应该按照相应的熔接工艺流程图进行熔接。在具体的熔接过程中，还需要对熔接点进行测试检验，若熔接不符合相关要求，则应该重新熔接，以确保损耗最小。
3.总结：
伴随着我国社会经济的进一步发展，我国在基础设施建设上投入大量资金，为切实保障电力网络的正常电力能源供应，需运用到电力通信光缆网络。在电力网络基础设施中，电力通信光缆网络属于其中不可忽视的环节，必须关注典型故障及日常维护，为确保电力网络正常运行奠定基础。
参考文献
[1]田媛, 崔春.电力通信光缆线路故障与维护要求和方法[J].中国新通信, 2017 (9) .
