摘要：随着我国信息技术的发展，推动了电力企业用电信息采集系统的发展与应用，不仅有效降低了电费纠纷的发生率，而且大大减少了线损，维护了我国电力企业的经济利益，另外采集系统运用到生产维护中也是一种趋势，本文将探索性地通过采集系统，快速分析、查找变电站电能表、专变终端、10kV线路故障。
关键词：用电信息采集系统；变电站；专变终端；10kV线路；故障
我国电力用户用电信息的采集，监测用户的用电状况，实现实时计量、负荷预测、实时结费以及防止窃电等，以提高用户用电信息的管理力度，提高电力系统的服务质量。笔者结合多年的工作经验，应用用电信息采集系统对处理变电站电能表、采集终端、10kV线路故障进行阐述，以推动用电信息采集系统的应用与发展。在用电信息采集系统中进行终端在线状态查询、日冻结等数据查询，如果终端不在线或采集不到日冻结数据，就要进行常见故障分析及处理，保证终端的在线率。
1、终端与主站通讯异常
1.1设置问题：由于通讯参数与终端逻辑地址与主 站一致导致终端无法正常与主站通讯。处理方法：通过查看采集系统档案管理菜单下的终端档案，核对通讯参数与终端逻辑地址保持与主站一致。软件类：主站程序问题，前置机通讯程序异常、网络拥塞、主站端口未释放等相关问题。处理方法：重新灌装程序，请主站方协助查找原因。硬件类：终端通讯模块损坏、SIM卡问题、终 端无法启动。处理方法：更换通讯模块、更换SIM卡、更换终端。环境类：包括现场信号强度、通讯费用问题（SIM卡欠费）。处理方法：更换外置天线、请移动加强信号、SIM卡缴费。
2、终端抄不到电表数据
2.1这类问题可从以下三个方面着手分析：设置问题。由于表地址、通信规约、波特率、485通信接口设置错误导致终端无法正常抄读电表数据。处理方法：在用电信息采集系统档案管理、终端管理选项卡中核对电表相关参数并下发数据。接线问题：485 A B线反接或未接。处理方法：检查现场485接线是否正确。硬件类：终端抄表485口损坏、电表485口损坏、终端无法启动。处理方法：更换终端、更换电表、更换终端。
二、通过用电信息采集系统、调控系统、线路CAD单线图、线路故障指示仪、兆欧表等软硬件设备快速查找10kV线路故障。
在发展用电信息采集系统的过程中，首先需要综合考虑企业和用户之间数据共享、传输的问题，因此智能表被应用到电力用户用电量的计量之中。现在的智能电能表可以测量实时电压，电流，功率，还可以记录以前的状态量，能够保证采集的数据资料能够充分反映用户的用电情况，提高了采集系统数据的准确性。由于电的传播速度很快，理论上10kV电线上发生故障时，所有用电设备应该在同一时间掉线，然而由于开关（包括智能分解开关，断路器，熔断器等）是机械装置，开、闭动作具有反应和动作时间，使得同一线路上所有电气设备不会在同一时间断开或者闭合，这个会在采集系统终端在线状态中最后通讯时间中体现出来，例如图１。另外，变压器的一次绕组为三角形连接，二次绕组为星型连接，当10kV线路发生故障时，所连接下游的高计表，低计表电压发生变化，这些数据可以在采集系统中获得。综上所述，线路上的故障，可以通过智能电表，在人机界面用电信息采集系统中体现出来。另外，不同采集终端离接受站台的距离不一样，但是信号传播速度很快，可以忽略不计。根据此原理，下文将重点以理论分析为主，附带日常工作中所碰到的实例进行分析。
.png)

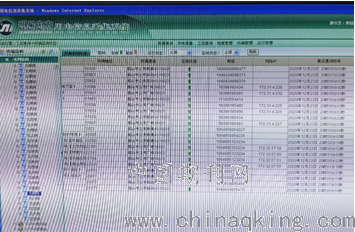

图１
相关案例分析：10kV线路故障类别有多种，如单相接地故障、两相接地故障、两相或三相短路故障、断线故障等。另外10kV线路跳闸的原因可能是一处，也可能是多处。
案例1.在10kV线路远端的两相接地短路如下图所示：
.png)
在上图中，假设由于自然原因导致29B-28B-3-2#杆两相短路接地引起10KV线路跳闸，线路上的数据会通过公变G050上的考核表体现出来，首先如果G050被短路，那么在10kV线路总开光跳闸前（开关是机械装置，不会立即跳闸，会有相应的反应时间），G050的考核表率先处于离线状态，在G050离线前，采集系统会记录其电压，电流的状态量。将采集系统中专变、公变的终端在线状态导出到一个excel表格中，并将最后通讯时间按升序进行排序，对照线路单线图，分析大概位置，派线路负责人到现场检查线路指示仪，用兆欧表摇测接地电阻，逐步查到故障点。
案例2.在10kV线路远端的单相接地短路如下图所示：
.png)

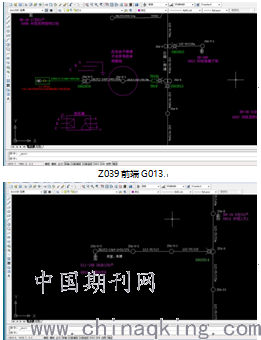

假设25A-4-1#杆A相绝缘子被击穿导致A相接地，引起线路跳闸，此时后端的专变Z039（变压器为S11-500kVA，为高供高计）高压表计会记录线路上的故障，其特征为一相电压正常，其他两相电压偏小，当然还需要判断其前端G013，后端G015电压、电流是否正常，如下图所示
.png)
Z039后端G015
如果均正常，则可以把25A-4#杆后端作为故障段进行处理，检查。其他故障与此方法相近，还需要进一步求证与完善。
结语：变电站专变采集终端故障、10kV线路故障发生时，可以通过用电信息采集系统的采集数据分析，处理或预判故障点或故障范围，再通过硬件设备的指示和仪器的测量数据分析，进一步缩小故障范围，最终达到设备故障快速处理的目的。
