（海南电网有限责任公司三沙供电局 海南海口 570000）
摘要：由于人们对电力服务需求不断增加，为了满足用电需求，电力系统建设不断进行，诸多电力设施的建设量逐年增多。电流互感器是电力系统中重要设备，它对确保电力系统稳定运行发挥重要作用，确保电流互感器发挥作用，需要其准确安装。下面，针对电流互感器一、二次接线端子的正确连接方式进行分析，希望对相关工作开展提供些许帮助。
关键词：电流互感器；一次接线端子；二次接线端子；正确连接；连接方式
前言
为了电力系统实现稳定工作和高效管理，电力系统中有大量电流互感器。不同的电流互感器具有不同的功能，如计量、录波、保护和遥信等。在电流互感器的安装中，需要涉及一次接线的端子串并联以及二次接线的端子选择等问题。面对这种情况，想要确保电流互感器正常工作，就需要做好电流互感器一、二次接线端子的正确连接，而这也是本文主要研究的内容。
1.电流互感器安装的条件
电流互感器安装，要确保同一组内电流的互感器按照同一方向进行安装，确保组内的电流互感器其一次和二次的回路电流具有一致性的正方向，且尽可能便于进行铭牌的观察；对互感器的外壳外部金属部分，应进行可靠接地；对电流回路，要在互感器的二次侧出口位置一点进行接地；对电流互感器其出口位置第一的端子排要选择专用电流的端子，且电流互感器不用的一些二次绕组于接线板位置要短路并进行接地处理；对盘和柜内的二次回路要求导线没有接头存在，且控制电缆、导线中间都不能存在接头，若必须要存在接头时，要通过接头所长接线的端子箱进行过渡连接处理；要求电流互感器不能接反极性，且相序和相别要满足设计和规程的要求，在差动保护中所用互感器的接线，投入运行之前一定要对两臂电流的相量图测定，对接线正确性进行检验[1]。
要确保电流互感器一次侧的负荷电流发生的变化于其准确级范围中。因为其电流互感器内二次绕组一般存在多个，按照其在计量和保护等不同功能需求，要求其对不同准确级同时满足，也就是要求相位的误差、电流的误差和复合的误差等都要在所允许最大的范围要求内。一般其一次侧的负荷电流要求在1-1.2倍额定电流范围变化，此时具有最高准确性，则一次负荷的电流是不能长期处在过大或者过小的状态中。为了确保其具有良好精确度，能够通过对一次接线的端子实施串并联方式实现。
另外，要确保电流互感器二次侧的负荷变化在其准确级范围中。一般二次负载处于cosφn、0.5-1.0二次的额定容量范围内，此时其具有最好精确度。因此，若电流互感器二次侧的每个绕组存在3个接线的端子，为了确保其能够对准确级要求尽可能满足，就可以对二次接线的端子改变来实现。
2.电流互感器一、二次接线端子的连接方式
对于110kV和以上互感器来说，其一次的额定电流存在多种的规格，而二次的额定电流存在1A和5A情况，且一次绕组存在1匝和2匝形式，二次的绕组存在多匝形式，且存在中间的抽头。完成对互感器的安装后，往往就不能够随着负荷电流实际变化的情况进行互感器的更换，若可能的话，仅仅需要对互感器一次侧的接线端子改变串并联方式或者对二次侧的接线端子更改，就能够实现对互感器变比更改的目的[2]。
在本文研究中，针对电流互感器一次侧的绕组具有2匝条件，二次侧的绕组存在中间抽头，且二次的额定电流是5A的案例实施分析，其一次侧的接线主要有两种，如图。
二次的绕组匝数为N1-3=N1-2+N2-3，N1-2=N2-3，因此N1-3=2N1-2=2N2-3。在上式内，N1-3代表K1- K3具有的匝数；N1-2代表K1- K2具有的匝数；N2-3代表K2- K3具有的匝数。对一次和二次侧的接线端子具有不同的连接方式进行分析。
图2 互感器一次接线的端子串联

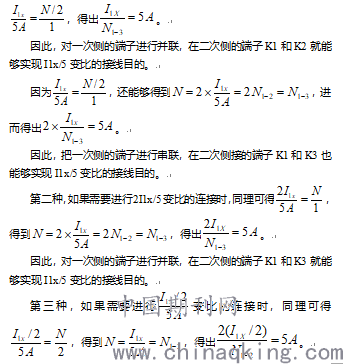

第一种，如果需要进行I1x/5变比的连接时，按照磁势平衡的原理，其互感器内一次和二次侧的电流与绕组的匝数呈现反比例的关系，为
和二次侧的接线端子进行连接方式的改变，按照一次侧的负荷电流大小以及具体的需要，就能够很容易对3种电流变比需要实现[3]。
3.电流互感器一、二次接线端子的正确连接方式分析
若一次侧对铁心穿过的安匝数是I1x时，二次侧要和端子K1与K2连接，而一次侧对铁心穿过的安匝数是2I1x时，二次侧要和端子K1与K3连接。
若需要进行I1x/5变比的连接时，可以对一次侧的端子串进行并联，对二次侧和端子K1与K3连接后者K1与K2变化，且这两种接线均能够实现变比的要求。
若需要进行21x/5变比的连接时，只能对一次侧的端子进行并联，对二次侧和端子K1与K3连接这一种方法。
若需要进行 变比的连接时，只能够对一次侧的端子进行串联，对二次侧和端子K1与K2连接这一种方法。
结语
综上所述，通过对电流互感器安装的条件进行阐述，并对电流互感器一、二次接线端子的连接方式进行分析，明确了不同变比要求下一、二次接线端子的正确连接方式，希望对类似工作的开展具有参考价值。
参考文献
[1]郑荣美, 秦改朝, 白鑫龙. 35kV变电站电流互感器二次回路注意事项[J]. 农村电气化, 2018, 000(009):76-76.
[2]何兆磊, 朱梦梦. 异频法的计量装置二次回路错误接线识别方法[J]. 云南电力技术, 2018, 46(04):42-44+49.
[3]李杨,赵一衡,王晓旭,许平,薛旭恒.电流电压回路“零端子”接线技术应用研究[J].科学技术创新,2019(08):131-132.
