超高异型吊篮安装施工技术

发表时间：2020/11/23 来源：《基层建设》2020年第22期作者：曹伟东吕玉圣程占玉姚引标张瑞超

[导读] 摘要：某项目内有一栋新建单体与一栋改建单体相连，屋顶装饰性幕墙最高为8m，因场地、工期及荷载限制，无法搭设脚手架及操作平台。

        中国建筑第八工程局有限公司上海 200120
        摘要：某项目内有一栋新建单体与一栋改建单体相连，屋顶装饰性幕墙最高为8m，因场地、工期及荷载限制，无法搭设脚手架及操作平台。本文主要对超高异型吊篮安装施工进行论述。
        关键词：超高吊篮异型吊篮
        一、引言
        在现在的都市建筑中，越来越多的高层建筑会在屋面标高以上设置装饰性幕墙，吊篮通常是外立面幕墙施工的首选，但是在装饰性幕墙过高时，常规吊篮就无法那种幕墙顶部施工要求。加高吊篮就成为外装修工程中普遍遇到并且不和回避的问题，将极大的增加吊篮前支腿失稳的风险。一些施工人员通过搭设脚手架平台来抬高吊篮高度，但是脚手架的搭设、拆除都会占用很多工期，当搭设很高时，可能会超出屋面允许荷载，也会明显增加工程造价和安全风险。如何安全、有效、经济的处理此类问题就成了关键，本文就该问题提出解决方案，并做出相应阐述。
        二、工程概况
        某项目为既有体育场馆改扩建工程，坐落在北京市体育馆园区内，其中一栋新建单体与一栋改建单体相连，通过装饰性外墙变形缝练成一体，幕墙顶标高一致。
        新建结构为钢结构，屋顶楼面标高27.8，屋顶设置幕墙钢架，幕墙顶标高33.6m；改建单体为框架-剪力墙结构，屋顶楼面标高25.9，幕墙顶标高33.9m，在原结构屋顶上新增钢架，用以安装幕墙。

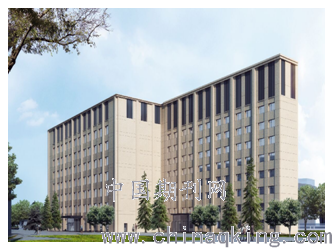

        图1 两栋单体外观图
        三、超高异型吊篮安装施工方案
        （一）确定异型吊篮安装形式
        常规吊篮主要由前支腿、后支腿、前吊杆、中吊杆、后吊杆、钢丝绳等组成，其中，前支腿承受压力，在吊篮高度过高时，易发生失稳现象。结合现场条件及施工环境，两单体吊篮高度分别为6m和8.2m，常规吊篮前支腿无法满足要求，采用异型前支腿形式，缩短前支腿高度，将其架设在其他结构上，以新建单体为例，如下图所示。

        图2 吊篮立面图
        通过改变前支腿样式，将其与幕墙龙骨固定，大大减小前支腿高度。
        （二）异型前支腿加工及安装
        （1）异型前支腿加工
        根据现有结构不同，异型前支腿也不尽相同，该项目吊篮前腿支架由1根Q235A的4mm厚槽钢、1根80*80*3.5方钢管、1块200*300*8钢板、4块5mm三角钢片焊接组成。
        首先在槽钢侧翼开四个圆孔，用以通过插芯、上支架固定前吊杆和中吊杆。
        其次，在200*300钢板四角开四个圆孔，用以后期固定在钢结构上。
        最后，通过方管将槽钢和钢板焊接在一起，使用三角钢片加固。
        （2）异型前支腿安装
        首先根据吊篮布置角度，将前支腿安放在幕墙钢架顶部横梁上，在横梁下方安放两根L75*75*5角钢，通过四根4-M18丝杆将前支腿固定在钢梁上。

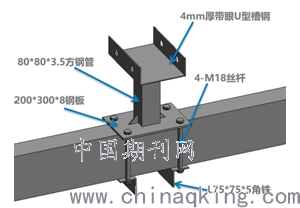

        图3 异型前支腿安装图
        （三）吊篮安装
        （1）屋面设备排查
        一般屋顶会设置设备基础并安放设备，某单体屋面设备基础多达112个，分布在整个屋面，给后支腿及配置安放造成很大困扰。安装后支腿前，通过对位放线，确定设备基础尺寸、位置，将测量结果绘制到图纸上，通过软件建模，模拟吊篮摆放位置。

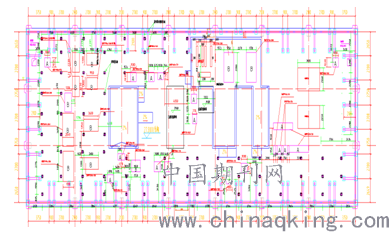

        图4 屋面设备基础布置图

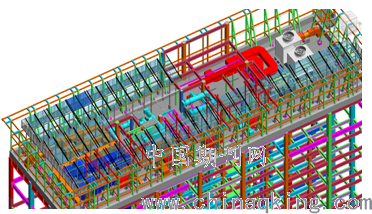

        图5 屋面设备模型图
        （2）安装组合吊臂
        ①组装前后支架：组装前底架、前支架：组装后底架、后支架。
        ②将内插架分别装入前、后支架。用连接吊臂的螺栓把前、中、后梁按使用要求长度连接在一起。

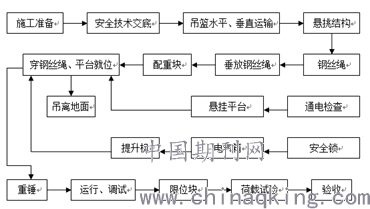

        图6 吊篮安装工艺流程图
        ③把用前后支架支起的两吊臂，分别按悬吊工作平台的宽度，将两吊臂放置到将要施工的位置（两吊臂间隔距离相当于悬吊工作平台长度，误差≤10cm）。
        ④在吊臂上端安装Φ8.3mm的三角牵拉钢丝绳。将拉拽板、张紧螺丝、绳轮（绳套）、钢丝绳、绳夹共心锣丝、牵引板等组成三角钢丝绳组件。小绳轮装入上支架顶部后，将钢丝绳组件通过拉拽板、牵引板、小绳轮、花心锣丝如图示在整个横梁上绷紧（不得过度拧紧张紧螺丝）。前梁略抬头。
        ⑤根据设计图纸及施工需要，本工程前吊臂外伸长度为1.1米至1.7米。

        图7 悬挂机构的安装图
        （四）超高异型吊篮安装施工注意事项
        （1）采用异型前支腿吊篮前，必须核算固定前支腿的结构是否能够承受吊篮的安装荷载和施工荷载；
        （2）安装超高吊篮时，登高作业需要做好操作平台并做好安全防护设施；
        （3）同一吊篮的后支腿每隔一定高度需采用刚性连接固定，并与相邻吊篮后支腿刚性固定；
        （4）安装吊篮期间，要在楼四周做好隔离带，防止人员误入；
        （5）吊篮使用期间，避免沿水平方向拖拽吊篮。
        （6）应在吊篮顶做好避雷措施。
        四、结束语
        本工程所涉及吊篮安装施工现场环境复杂，施工条件限制多，通过使用超高异型吊篮，不仅解决了装饰性幕墙过高，普通吊篮无法施工幕墙顶部的问题，也节省了节省了登高车、落地搭设脚手架或施工平台的费用和工期，降低了普通超高吊篮前支腿失稳的风险，更体现了在施工过程中，不能局限于死板教条的应用方式，应勇于探索，结合对设备的理解与对建筑实际情况的了解来探寻新的道路，也为将来此类吊篮安装工程贡献了宝贵的施工经验。
        参考文献：
        [1]中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会.GB/T 19155-2017 高处作业吊篮 .北京：中国标准出版社，2017
        [2]中华人民共和国住房和城乡建设部公告.JGJ 33-2012建筑机械使用安全技术规程.北京：中国建筑工业出版社，2012
        [3]中华人民共和国住房和城乡建设部.JGJ 80-2016建筑施工高处作业安全技术规范.北京：中国建筑工业出版社，2016
        [4]中华人民共和国住房和城乡建设部.JGJ59-2011 建筑施工安全检查标准.北京：中国建筑工业出版社，2011
