卜晓达
江苏省特种设备安全监督检验研究院常熟分院 江苏省苏州市常熟市 215500
摘要：随着当今社会的不断发展和进步，人们对于生活的要求也在不断地提高之中，而作为当今社会中非常重要的起重机来说同样也是如此。起重机如今作为各种行业中非常常见的一种多动作起重机械来说，其自身的运输效果非常良好，但是同样因为其自身的特点决定了其在使用过程之中难免会出现一些问题从而造成对应的安全事故，并且其安全事故发生的几率远远大于其他机械设备。目前我国的起重机在电气设备的容量方面都非常大，因此在对其进行使用的时候应当做好对应的接地保护，从而防止在使用过程之中出现安全事故的情况。本文也就侧重于对当前起重机保护接地检验检测进行分析和探讨。
关键词：起重机；保护接地；检验检测
Research on Inspection and Detection of Crane Protective Grounding
Bu Xiaoda
Changshu Branch of Jiangsu Special Equipment Safety Supervision and Inspection Research Institute Changshu, Suzhou City, Jiangsu 215500
Abstract: With the continuous development and progress of today's society, people's requirements for life are constantly improving, and the same is true for the very important crane in today's society. Nowadays, as a very common multi-action hoisting machinery in various industries, cranes have a very good transportation effect, but also because of their own characteristics, they will inevitably have some problems during use. Corresponding safety accidents, and the probability of safety accidents is far greater than other mechanical equipment. At present, my country's cranes are very large in terms of electrical equipment capacity, so when using them, corresponding grounding protection should be done to prevent safety accidents during use. This article also focuses on the analysis and discussion of the current crane protective grounding inspection and detection.
Keywords: crane; protective grounding; inspection
引言：
起重机从其规格上来看属于大型机械设备，其自身的主要功能和作用就是能够将一些重物吊起并且对其进行运输，为了达到这样的目的就必须采用较大的功率来支持整体机器运行和工作。高功率必然离不开高电压的支撑，若是没有高电压对其进行支撑那么整体机器也难以有效运行，因此在使用的过程之中很容易出现漏电的情况，这类情况需要工作人员对其定期进行维护工作，若是出现了漏电情况那么相关的工作人员都会受到影响从而使得生命安全受到威胁。其中保护系统的作用就是为了能够将其中的电流导入大地从而保护工作人员的生命安全，并且同时还能够避免这种高电压导致的元器件破坏，保障整体起重机的安全运行。
一、起重机保护接地构成
首先为了能够帮助相关人员在进行保护接地的过程之中能够有一定的了解，首先就从起重机的保护接地构成开始讲述。起重机因为其自身较为庞大的体积，同时因为其需要对物品进行运输以及传送，因此就需要不停地进行移动，在这样移动的过程中内部的电流就会产生源源不断流动的情况，并且起重机的内部存在非常多大大小小的各种设备。在如今大部分的起重机之中都是由以下三个部分组成，其中包括了保护接地电路、防护电器设置以及外部接地连接。
（一）保护接地电路
首先讲述的就是保护接地电路，该组成部分是保护接地中非常重要的一个部分，电流都是通过该电路传输到大地中从而保护了整体电路正常运行。在建设保护接地系统的时候，保护接地电路的设置很大程度上取决于起重机用电设备自身所携带的移动性，在设置导线的时候一定要采用电缆、集电导线或者滑触线等一系列方法来进行设置，在进行设置的过程之中若是无法根据这类方法来进行设置的话就很有可能导致整体配置的难度增加，并且导线在完成设置之后也很容易后期出现接触不良或者断电等一系列问题。为了能够有效地解决这种问题，工作人员可以通过以下几个方法。第一个是在电缆中安装牵引绳的方法，第二个是采用复式继电器的方法，最后则是通过连贯性监管的方式。在实际的巡检过程之中工作人员需要注重对PE、PEN以及接地三种线与等电位联结系统之间的连贯性。我国目前大部分的起重机在使用的过程之中很容易出现保护导线与中性线交叉使用的情况，这种情况对于起重机整体的使用寿命来说会造成非常大的影响，并且可以引起电流装置连续震动的情况。为了解决这种问题基本上就需要将保护导线断开，但是保护导线一旦断开就会导致接地故障防护措施丧失，因此在进行电气检修的过程之中应当严格地对保护导线与中性线两者的独立性进行控制，坚决不能够出现将保护导线当做中性线使用的情况[1]。
（二）防护电器设置
目前部分实验人员在进行实验的过程之中很容易出现盲目使用大容量空开、铁丝将熔断丝取而代之的情况，这类情况的出现将会从很大程度上影响到起重机自身的质量。为了能够有效地解决这种存在的情况以及问题，工作人员需要在检测的过程之中根据对应的技术文件来进行检测，特别是关于RCD的配置问题更加值得重视。对于TN系统来说，若是系统运行过程之中出现了接地故障那么故障的位置就很有可能产生对应的电弧性短路，并且同时因为故障电流的数值比较小，一旦遇到这种问题就会导致断路器或者熔断器开始运作，火灾等一系列灾害发生的几率相对来说也就提高了很久多。在TT（如图1所示。）、IT系统之中，RCD作为一种重要的解决接地故障的关键性器件来说，其自身同样需要工作人员重视和重点巡检。同样也是因为这个原因，我国目前相关行业提出了标准要求在电气回路之中必须安装对应的RCD装置。在巡检的过程之中若是发现了起重机并未安装这种装置则是需要将其在满足对应条件的情况之下进行加装。
.png)

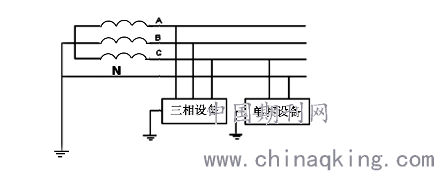

图1TT系统
（三）外部接地连接
目前大部分的起重机会单独设置对应的保护导线，这类保护导线会由工作人员将其连接到对应的馈电位置上，根据馈电位置的不同以及供电系统的接地方式不同来选择与YF、YFN或者是接地极连接。根据不同的起重机实际上可以采用不同的方法进行外部连接，其中流动式起重机是一种比较常见的起重机，其自身是通过车载电源来进行供电，同时因为利用车载电源供电的方式也就代表了其自身的接地故障解决的方式是需要将其中包含的保护电路、外部可导电部分等一系列内容都连接到对应的保护接地端子之中。这类起重机内部也需要安装保护导线以及外部保护导线，通过这两种导线来有效地对整体起重机进行保护接地。在流动式起重机之中，对其进行保护接地的方式基本上与等电位联接的方法差不多，基本上就是将大地作为参考电位，随后通过等电位联结的方法来对其进行保护接地[2]。
二、保护接地的检验内容与检测方法
（一）保护接地电路
为了能够让整体的起重机处于正常的运行过程之中，其中对应良好的保护接地措施就需要工作人员重视，在实际的保护接地过程之中，为了能够更好地进行保护接地工作人员就应当通过一系列方法来对其进行检验和检测，首先需要做的就是保护对应的接地电路。在保护接地电路这一过程之中首先需要做的是保护导线和连接点，通常在保护导线之前需要对导线进行标注，标注则是通过黄绿双色的方法来进行全长标注。对于每一处连接点都需要做好对应的标记。大部分的导线都是采用铜导线，但是这类导线的截面积的最小值应当良好地满足对应的要求和标准。若是应用非铜制导线的话就需要对其电阻进行控制，基本来说应当将其控制在低于铜导线单位长度电阻的允许值域，并且截面积能够大于16mm2。其次是接地独立性检测，这类过程之中工作人员需要维持和保护的一个重要内容就是需要对电气设备和起重机械中存在的全部可导电结构都与保护接地电路衔接。但是在实际的巡检过程之中难免会因为其他一些外界因素而导致了工作人员不得不对其中的一部分进行拆除，但是拆除了之后也需要将剩余结构与原本的保护接地电路进行连接，若是将两者之间的连接都切断了那么很容易导致整体电路出现问题。并且同时应当将开关器件远离保护接地电路，在保护接地电路之中也应当除去一系列开关电器、过电流保护器件等一系列检测装置。并且同时还应当保证保护导线与中性线两者处于各自独立的情况之中，若是在实际使用过程中出现了工作人员将保护导线作为中性线使用的话就应当通过目测的方法来对其进行检测，若是发生了一些其他的特殊情况则是通过YF与N线连通进行测量[3]。
（二）防护电器设置方面采取的措施
防护的电器的安装问题同样是值得重视的一个重要问题，在实际的安装过程之中，工作人员应当对其中存在的型式以及整定值给予一定的重视。在TN系统之中（如图2所示。），这类系统中工作人员应当对传统系统之中存在故障的电流防护电器进行切断，并且同时根据RCD的规划来将其装于TT系统之中，利用该方法可以有效地将整体的整定值进行控制，将其维持在高于电器装置的绝缘水平之上。若是在运行的过程之中出现了一系列故障以及安全事故，系统内部也可以通过预警系统来对其进行处理，处理方法可以是通过警报系统来通知工作人员进行处理，并且同时会对系统中存在故障的部分进行切除，以此来保证其他部分不会受到影响。现阶段对于这种情况的检测方法基本上都是通过目测与查阅相关材料的方法，通常来说，RCD、过电流防护电器的整定值必然会与相关的规范要求进行匹配，以此来保证整体系统能够稳定运行，一旦系统整体能够稳定运行，那么对应的电路自然也能够发挥效果[4]。对于这种检测的方法来说基本上是采用对RCD的动作电流测量和查阅资料的方式。
.png)

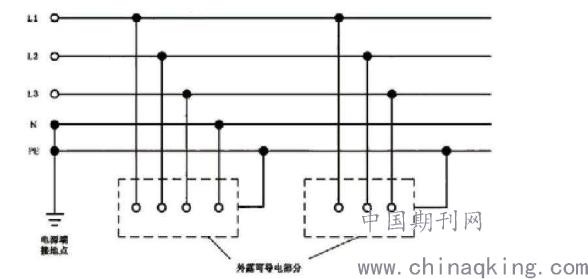

图2 TN系统
三、结束语
总而言之，在如今的社会之中，起重机作为一种非常常见的大型机械设备来说也是广泛地应用于各个行业中，对于建筑业来说更是如此。但是在起重机的运行过程之中难免出现一些故障从而导致了对应的安全事故发生，若是无法有效解决这类问题那么整体起重机的效率和质量也将会受到很大影响。针对这种情况还需要通过相关人员不断创新和完善起重机中的保护接地才能够有效解决，从而推动社会的发展和进步。
参考文献：
[1]王昱焘.起重机保护接地检验检测研究[J].上海铁道科技，2018,No.161(01):51-52.
[2]朱金华，曲长英.起重机保护接地检验检测研究[J].检验检疫学刊，2019,029(005):P.116-118.
[3]黄志斌.起重机保护接地检验检测研究[J].装备维修技术，2019(2).55-59
[4]李万里.起重机保护接地检验检测探讨[J].中国战略新兴产业，2020,000(010):20-29
