喻尤平
贵州电网公司都匀贵定供电局 贵州省贵定县 551300
摘要：绝缘棒又称令克棒、绝缘拉杆、操作杆等。绝缘棒由工作头、绝缘杆和握柄三部分构成。它用在闭合或拉开高压隔离开关，装拆携带式接地线，以及进行测量和试验时使用。实用时，有明确的操作要求：为保证操作时有足够的绝缘安全距离，绝缘操作杆的绝缘部分长度不得小于0.7m；要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带，一个人能够单独操作；三节之间的连接应牢固可靠，不得在操作中脱落。本发明涉及一种验电可视操作装置及其操作方法，属于电力设施检修技术领域。
关键词：验电可视操作；装置；操作方法
一、背景技术
1.概述
电力维修过程中,验电器和绝缘杆是一种很常见的电力设备,绝缘杆主要用于关闭或打开高压隔离开关,便携式接地线安装,等等,而验电器是一个带电的测试对象,并粗略估计电荷大小的仪器,验电器在使用前必须进行自检,自检的方法是用手指按下按钮,指示灯应间歇闪光，它发出不连续报警，表明设备正常。
2. 存在的问题
分开的验电器绝缘杆和操作,需要单独操作绝缘棒和验电器,特别是对于一些高度较高,维护操作的过程中,由于高海拔,员工不容易确认是否关闭或打开操作,采取下一步的修复工作,极大地影响了维修的工作效率。另外，验电器的工作人员也需要使用验电器，但是，由于验电器的高度较高，使用验电器时往往需要安装塔，非常不方便，影响了维修效率。
另外，由于部分线路维护费用较高，线路环境比较复杂，给员工的维护工作带来很大的麻烦。在维修工作中，应考虑当前线路环境。包括:直线、直线度好观察和评估,在电力设备的使用操作如绝缘杆、高度和逐行环境复杂度很大,相对较高时,路线和环境是复杂的,员工的环境情况是不容易掌握,将不可避免地影响操作的准确性和维护效率。
3.其他问题
（1）要使用与实际电压等级相符的验电器（笔）；（2）验电器（笔）要先在带电设备上试验，确认良好；（3）对设备进出线两侧的每一相均应分别进行验电；（4）验电时，应使用相应的电气安全用具。
二、发明内容
在此基础上，本发明提供了一种验电器目视操作装置及其操作方法，以解决现有验电器及绝缘棒单独使用不方便、不可见、影响操作的问题。
本发明的技术方案如下:一种电视操作装置，包括绝缘杆和设置在绝缘杆一端的金属工作头，还包括:
所述验电器安装在所述绝缘杆中，所述验电器的金属探头与所述金属工作头连接;
摄像头机构，包括电子摄像头，安装在绝缘杆上，并面对金属工作头;
所述远程终端与摄像机构通信连接，所述远程终端可以接收到所述电子摄像机拍摄的金属加工头的工作场景。
在一个例子中，它还包括:
所述绝缘杆上设置有照明机构，包括泛光灯，并朝向所述金属工作头。
本发明还提供了一种电视操作装置的操作方法，包括以下步骤:(1)根据电气维护位置选择或装配相应高度的绝缘杆，并装配电视操作装置;(2)将绝缘杆提起到待操作部件上，从远端观看摄像机构拍摄的工作场景，并相应地调整绝缘杆的位置，使金属工作头操作到位;(3)从验电器上观察验电器是否带电，实现验电器绝缘极的目视操作
与现有技术相比，本发明具有以下优点：
它克服了一般验电器验电装置不能调节角度的不足和部分验电器手动调节角度不便的缺点。
1.本发明在绝缘杆组装验电器,可用于绝缘杆操作,通过验电器报警功能,以确定关闭或打开操作,解决了现有技术的绝缘杆在高海拔环境不容易确认是否关闭或打开操作到位,因此无法迈出下一步的维护工作,维护的工作效率等。
2.本发明由绝缘杆端安装摄像头,和相机的身体和一个远程终端连接,通过远程终端金属加工的现场监测,有效地解决了现有技术的绝缘杆受环境影响线高度和复杂性,从而影响操作的准确性。
3.本发明通过在绝缘杆的末端安装一个照明机构来辅助操作，例如:在一些黑暗的地方也可以实现准确的操作和清晰的拍摄场景。
产品存在的缺点：
1：体积略大
2：折叠衔接处使用起来容易损坏
3：屏幕可视面积偏小
三、具体实施方式
为了使本发明的上述目的、特点和优点更加明显和易于理解，结合附图对本发明的具体实现进行了详细的描述。在下面的描述中，列出了许多具体的细节，以促进对这项发明的充分理解。然而，本发明的实施方式与本文所述的方式不同，并且本领域的技术人员可以在不违反本发明内涵的情况下进行类似的改进。因此，本发明不受以下公开的具体实现的限制。
请参考图1到图3,本发明实施例检查电动视觉操作设备,包括绝缘杆头和金属工作,工作在一个金属头设置在绝缘棒的一端,其中,金属头包括第一栏和第二栏,第一条连接绝缘棒,延伸到内部端面和第一栏和第二竖线连接的第一个链接。在工作过程中，通过操作绝缘棒来实现金属工作头的操作，进而，实现开关的操作和电路的检测。

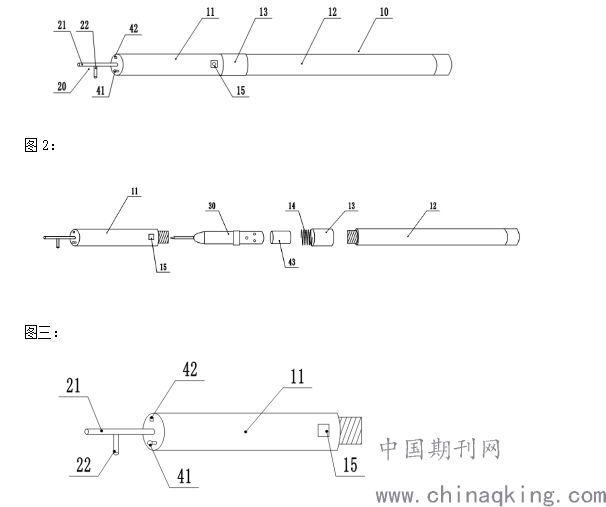

图1：
.png)
附图说明
图1为本发明验电可视操作装置的结构示意图；
图2为本发明验电可视操作装置的爆炸示意图；
图3为图2中第一杆体的结构示意图；
附图标记说明：
10绝缘杆
11第一杆体，12第二杆体，13连接套，14弹性件，15观察窗；
20金属工作头
21第一杆件，22第二杆件；
30验电器；
41电子摄像头，42照明灯，43蓄电池。
为便于观察，绝缘杆的侧面和验电器指示灯对应部分设置为透明观察窗。
为了便于验电器的安装，在靠近金属工作头的绝缘杆部分设置有电容腔。验电器安装在电容腔内。和安装在腔体弹性,弹性块的一端固定在腔体内的能力,的另一端接触验电器的底部,弹性预压紧为腔内,以便验电器和金属压头之间的工作,提前与工作头验电器和金属之间的紧密联系,从而提高测试能力的影响。弹性构件可以是弹簧。
所述绝缘杆包括所述第一杆体、所述第二杆体和所述连接套。所述第一棒体通过所述连接套与所述第二棒体连接，所述第一棒体中设置有电容腔体。电容腔体的开口由连接套闭合，即连接套内部有一个隔板，弹性部件安装在隔板上。为了方便连接的第一棒的身体,第二杆体和连接套筒的两端连接套筒是提供内部线程,杆体连接部分的第一和第二杆体和连接套与匹配外部提供线程。通过第一杆体与第二杆体与连接套的匹配，三者固定连接。需要注意的是，在第一杆和第二杆上也可以设置外内螺纹，而在连接套上也可以设置外螺纹。这种结构简单，操作方便，可实现验电器的快速拆卸。
验电器的视觉操作装置还包括一个相机机制和远程终端,主要用来实现监测工作现场工作的金属头,以便促进金属的位置的调整工作负责人根据需要和提高操作效率。
所述电视操作装置还包括照明机构，包括安装在绝缘杆上并面向金属工作头的泛光灯，以提供操作金属工作头所需的照明。泛光灯可以是安装在绝缘杆端面上的LED灯。
为了增强电眼操作装置的实用性，在电容室中还装有锂离子电池，为摄像机和/或照明机构提供正常运行所需的电源。
验电器视觉操作装置的操作方法如下:(1)根据电气维修部件选择或装配相应高度的绝缘棒，装配验电器、照相机、灯具和电池。(2)将绝缘杆提起到待操作部件上，从远端观看摄像机构拍摄的工作场景，并相应地调整绝缘杆的位置，使金属工作头操作到位;(3)从验电器上观察验电器是否带电，实现验电器绝缘极的目视操作。
四、不同绝缘杆的差异
1．绝缘操作杆按长度可分为：3米，4米，5米，6米，8米，10米
2．绝缘操作杆按电压等级可分为：10KV，35KV，110KV，220KV，330KV，500KV
3．绝缘操作杆的材质：绝缘操作杆一般采用玻璃钢环氧树脂杆手工卷制成型杆和机械拉挤成型杆2种。两种绝缘杆各有优势：手工卷制杆的优点是张性大，但是纵向强度相对机制拉挤成型杆小。验电器机制拉挤成型杆的优点是强度大，但是横向张性相对手工卷制杆要小些。
4．几十年来，我国带电作业使用绝缘工具的材料不断更新，目前使用较广泛的是固体复合绝缘材料，因其制造加工工艺以及使用的玻璃纤维、环氧树脂的配方等原材料不同，产品质量差异很大。必须加强质量管理，筛选原材料，实簏先进工艺，才能使产品质量稳定，确保性能优良的绝缘杆材。 1)环氧纸棒阶段：该阶段(50年代初～50年代)为我国开展带电作业初期。 2)环氧玻璃布卷制管阶段：1 960年前后，环氧树脂复合材料在我国问世。相继在西安、营口等地建立了绝缘材料厂，生产出了环氧树脂(酚醛树脂)玻璃布卷制管材，最有代表性产品为“3640管材”。 3)防潮泡沫填充环氧杆阶段：80年代束，借鉴国外经验，武汉高压研究所、河北省电力工业局及江西5727厂联手研制防潮泡沫填充环氧杆成功。 4)玻璃纤维增强环氧复合绝缘杆阶段：1994年以后，西安秦光电工技术研究所和陕西秦川电力器材厂开始研制和生产新一代“高强度、充填泡沫绝缘杆材”，这种填充杆在工艺上进行了根本性变革，生产的产品电气、机械性能大大提高，首次通过了GB]3398—92国际和IEC6O855—85国际电工委员会标准，达到了国际同类产品的先进水平。 引拔、缠绕工艺可提高绝缘材料的致密性，使绝缘材料的渗水性大大降低，肪潮性能得到很大提高，同时由于绝缘材料的密度增加，纵向玻璃纤维有螺旋状玻璃布带的缠绕，使抗弯性能有了较大提高，抗机械老化特性也得到了很大提高。引拔、缠绕工艺标志着我国带电作业用绝缘杆材制造技术跃上了一个新的台阶。
结论:
上述实施例仅表示本发明的几个实施例，其描述相对具体和详细，但不能解释为对本发明专利范围的限制。需要指出的是，对于这一领域的普通技术人员，在不脱离本发明理念的前提下，可以进行一些变形和改进，属于本发明的保护范围。因此，该发明专利的保护范围,以所附权利要求书为准。
此外，为保证电力运行的安全性与稳定性，必须注重研究电线电缆绝缘检测技术，通过分析电线电缆的机械性能、结构尺寸和导体电阻等绝缘故障因素，探讨机械性能检测、结构尺寸检测和绝缘电阻检测等技术方法，为检测电线电缆绝缘性能的技术人员提供工作参考依据，促使电力设备为人们的生产与生活提供更大的便利，助推电力事业的健康持续发展。
参考文献：
[1]JB/T 5895-91，污秽地区绝缘子使用导则.
[2]刘向东、林萃、徐建源.《冰雪条件下户外绝缘子绝缘性能的测试与研究》[J].沈阳工业大学学报，2002年2月第24卷第1期P26.
[3]方东华.《绝缘棒改造为变电设备带电除冰工具的方法及注意事项》[J].中国高新技术企业，2010年第6期P117.
