肖计划
新疆八一钢铁股份有限公司 新疆乌鲁木齐 830022
摘 要: 介绍了宝钢集团新疆八一钢铁有限公司第一炼钢厂氧枪氮封系统，氮封环在氧枪上是上下移动的，在冶炼时钢渣经常粘在氧枪上，因此在设计时，氮封环与氧枪之间留有足够的间隙，同时氧枪有时会偏于一个方向，造成另一侧间隙变大，造成氮封环与氧枪间隙处大量烟尘外溢，有时往外喷火；当向炉内加料时，炉内反应加剧，炉内压力增大，使氮封环在氧枪上上下浮动，造成氧枪口氮封装置与氮封环的间隙变大，因此密封效果就大大降低，不能有效控制有害气体及粉尘对环境的污染。改造后降低了氮封环与氧枪的间隙，因此密封效果就大大提高，减少了烟尘外溢。
关键词:氮封环
Techniques for Reducing Oxygen Gun Nitrogen Seal Ring Dust Spill
Xiao Ji-hua ，Wang ZHen-jiang
（Xinjiang Bayi Iron and Steel Co., Ltd）
Abstract: The oxynitrite nitrogen sealing system of No. 1 steelmaking plant of Baosteel Group Xinjiang Bayi Iron & Steel Co., Ltd. was introduced. The nitrogen sealing ring moves up and down on the oxygen lance. During smelting, the steel slag often sticks to the oxygen lance, so when designing, the nitrogen There is enough clearance between the seal ring and the lance, and the lance is sometimes biased in one direction, causing the gap on the other side to become larger, causing a large amount of soot to overflow between the nitrogen seal ring and the lance, sometimes firing outside; When feeding into the furnace, the reaction in the furnace is intensified, the pressure in the furnace is increased, and the nitrogen sealing ring is floated up and down on the oxygen gun, which causes the gap between the oxygen sealing device nitrogen sealing device and the nitrogen sealing ring to become larger, so the sealing effect is greatly reduced. It cannot effectively control the pollution of harmful gases and dust to the environment. After the transformation, the gap between the nitrogen seal ring and the oxygen lance is reduced, so the sealing effect is greatly improved, and the smoke overflow is reduced. Key words: Nitrogen seal ring
1 原有技术及存在问题:
氮封环在氧枪上是上下移动的，在冶炼时钢渣经常粘在氧枪上，因此在设计时，氮封环与氧枪之间留有足够的间隙，同时氧枪有时会偏于一个方向，造成另一侧间隙变大，造成氮封环与氧枪间隙处大量烟尘外溢，有时往外喷火；当向炉内加料时，炉内反应加剧，炉内压力增大，使氮封环在氧枪上上下浮动，造成氧枪口氮封装置与氮封环的间隙变大，因此密封效果就大大降低，不能有效控制有害气体及粉尘对环境的污染。

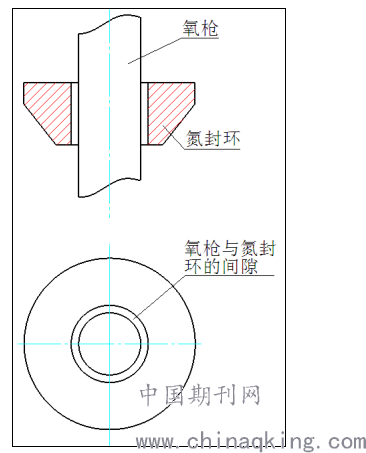

氮封环与氧枪关系（如图1）：
.png)
图1 氮封环与氧枪的关系
2 氧枪氮封环改进的方案

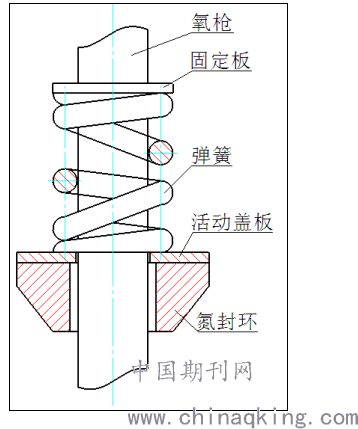

改进的氮封环（如图2）：有固定板、弹簧和活动盖板组成一个整体，根据转炉吹炼时氧枪的实际高度，选择合适点将固定板与氧枪焊接在一起，活动盖板在氧枪上可上下移动一定的距离（活动盖板与氧枪的间隙较小），用于满足氧枪在吹炼位到最低位的移动距离。
.png)
图2 改进的氧枪氮封环
改进后状况反映：1、降低了氮封环与氧枪的间隙，因此密封效果就大大提高，有效控制有害气体及粉尘溢出对环境的污染，防止现场工作人员煤气中毒。2、在活动盖板重力及弹簧的弹力的作用下，有效避免了氮封环在氧枪上上下浮动，从而大大减少烟尘从氧枪口氮封装置与氮封环的间隙溢出。
3 实施后效果
(1)有效降低了氮封环与氧枪的间隙，使密封效果大大提高，有效控制有害气体及粉尘溢出对环境的污染，防止现场工作人员煤气中毒。
(2)有效避免了氮封环在氧枪上上下浮动，从而大大减少烟尘从氧枪口氮封装置与氮封环的间隙溢出。
参考文献
［1］《机械设计手册》编委会编著．机械设计手册．－３版．北京：机械工业出版社，2004
［2］王先逵主编．机械制造工艺学．北京．机械工业出版社，2006
［3］张芳主编．转炉炼钢．北京．化学工业出版社，2008
