中钢集团马鞍山矿山研究总院股份有限公司 华唯金属矿产资源高效循环利用国家工程研究中心有限公司
摘要：以高泥质细粒铁矿全尾砂为骨料，对比了脱硫石膏与天然石膏对充填材料强度的影响，探索Na2SO4对石膏基充填材料强度促进作用。结果表明，脱硫石膏可以替代天然石膏用作充填材料，石膏掺量为18%，材料的3d、7d和28d抗压强度最大，掺天然石膏比掺脱硫石膏的强度分别提高了-11.84%、2.24%和7.50%；Na2SO4的最佳掺量为0.3%，掺18%天然石膏的28d强度为4.10MPa，掺18%脱硫石膏的28d强度为4.19MPa。
关键词：天然石膏；脱硫石膏；抗压强度；Na2SO4
目前，矿山充填胶凝材料主要以水泥基材料为主，该类材料中水泥一般占比70%～80%，价格相对较高；且对于细粒尾矿全尾矿，水泥基胶凝材料的固化效果差，需进一步降低水胶比，水胶比的降低会增加充填工艺的难度。以钙矾石为主要水化产物的胶凝材料，其胶砂比低，充填体材料浓度低，流动性好，对高泥质细粒尾矿具有很好的适应性[1-4]。
目前，钙矾石基充填材料主要是以粒化高炉矿渣、高钙粉煤灰、钢渣和石膏为主要成分[5-7]。我国每年有上千万吨副产石膏得不到利用，而造成资源的浪费与土地的污染[8]。目前关于改性磷石膏用作矿山充填材料已有人研究[9-10]，但关于以铁矿全尾砂作骨料，脱硫石膏做充填材料相关研究尚未有人报道。
本文以高泥质细粒铁矿全尾砂为骨料，对比了脱硫石膏与天然石膏对充填材料强度的影响，探索Na2SO4对石膏基充填材料强度促进作用，为脱硫石膏在矿山充填材料的应用提供一定的参考数据。
1 实验
1.1 试验原材料
天然石膏：主要矿物CaSO4·2H2O，比表面积375m2/kg；
脱硫石膏：含水量25.10%，pH为9，主要矿物为CaSO4·2H2O；
粒化高炉矿渣：S95级，密度3.0g/cm2，比表面积402m2/kg；
氧化钙：比表面积390m2/kg，以上化学成分见表1。
硫酸钠：分析纯。
全尾矿：某矿山的铁矿全尾砂，尾矿浓度72.23%；其粒径分布-0.038mm含量51.65%，0.038mm-0.074mm含量为23.12%，+0.074mm含量为25.23%，含泥量15.21%，化学成分见表1。

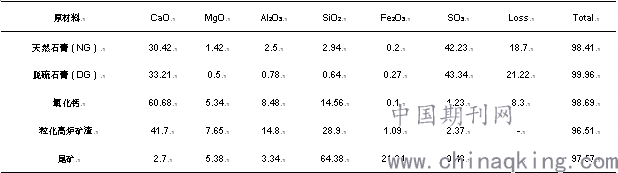

表1 原料的化学组成/%
.png)
1.2 试验方法
脱硫石膏的干燥与球磨：将脱硫石膏置于50+5℃的烘干箱中，烘干至恒重；再在球磨机中粉磨至比表面积380m2/kg。
试模浇制：成型采用70.7mm×70.7mm×70.7mm的钢制模具，灰砂比1：8，充填材料总浓度55.00%，胶凝材料中氧化钙占量20%，矿粉：天然石膏（或石膏）=分别为80：10、76：14、72：18、68：22和64：26。硫酸钠占胶凝材料的掺量分别0wt%、0.1wt%、0.2wt%、0.3wt%和0.4wt%。试件成型后标准养护24±2 h后脱模，到规定龄期测其强度。
充填体强度测定：强度测定参照JGJ70-2009《建筑砂浆基本性能试验方法》。2.实验结果与讨论
图1是天然石膏和脱硫石膏对充填材料强度的影响。由图1可知：随着养护时间的延长，材料的强度随之增加。石膏的掺量由10%增加至18%时，材料的强度随着石膏掺量的增加而增大，掺天然石膏的其3d、7d和28d强度分别增加了68.89%、59.52%和133.77%，掺脱硫石膏的其3d、7d和28d强度分别增加了64.41%、61.17%和131.74%；石膏的掺量由18%增加至26%时，材料的强度随着石膏掺量的增加而降低，掺天然石膏的其3d、7d和28d强度分别降低了43.42%、41.80%和53.62%，掺脱硫石膏的其3d、7d和28d强度分别降低了32.83%、40.88%和54.52%。
石膏的掺量相同时，掺脱硫石膏的材料其3d强度低于掺天然石膏的3d强度，7d和28d强度要大于掺天然石膏的强度。当天然石膏或脱硫石膏的掺量为18%时，材料的3d、7d和28d强度最大，掺天然石膏分别为0.76MPa、1.34MPa和3.60MPa，掺脱硫石膏的分别为0.67MPa、1.37MPa和3.87MPa，比掺天然石膏的分别提高了-11.84%、2.24%和7.50%。
.png)
.png)
（a） （b）
图1是石膏掺量对充填材料强度的影响
图2 是石膏掺量为18%时，Na2SO4掺量对充填材料强度的影响。由图2可知，随着养护龄期的延长，充填体材料强度随之增大。当Na2SO4掺量从0.1%增加至0.3%时，材料的强度随之增加，掺天然石膏的材料其3d、7d和28d分别增加了13.16%、35.82%和13.89%，掺脱硫石膏的材料其3d、7d和28d分别增加了26.87%、36.77%和8.27%；当Na2SO4掺量从增0.3%增加至0.4%时，材料的强度随之降低，掺天然石膏的材料其3d、7d和28d分别降低了2.33%、3.30%和4.15%，掺脱硫石膏的材料其3d、7d和28d分别降低了2.35%、4.30%和5.01%。
Na2SO4的掺量相同时，掺脱硫石膏的材料其3d强度低于掺天然石膏的3d强度，7d和28d强度要大于掺天然石膏的强度。当Na2SO4的掺量为0.3%时，材料的3d、7d和28d强度最大，掺天然石膏分别为0.86MPa、1.82MPa和4.10MPa，掺脱硫石膏的分别为0.85MPa、1.86MPa和4.19MPa，比掺天然石膏的分别提高了-1.16%、2.20%和2.20%。
.png)
.png)
（a）天然石膏的掺量为18% （b）脱硫石膏的掺量为18%
图2 Na2SO4掺量对充填材料强度的影响
3.结论
（1）脱硫石膏可以替代天然石膏用作充填材料，石膏掺量为18%，材料的3d、7d和28d抗压强度最大，掺天然石膏分别为0.76MPa、1.34MPa和3.60MPa，掺脱硫石膏的分别为0.67MPa、1.37MPa和3.87MPa，比掺天然石膏的分别提高了-11.84%、2.24%和7.50%。
（2）Na2SO4可以提高石膏基充填材料的抗压强度，Na2SO4的最佳掺量为0.3%，掺18%天然石膏的材料28d强度可提高13.89%，掺18%脱硫石膏的材料28d强度可提高8.27%。
（3）以上比例是根据我们实验所针对的尾矿性质所得出的结论，当尾矿的粒径分布、成分发生变化时，相应的比例应以实际实验结果为准。
4.参考文献：
（1）李家和，王政，周丽雪等．硫铝酸盐基高水材料强度与微观结构研究[J].材料科学与工艺，2004，12（1）：8-11.
（2）祝丽萍，倪文，张旭芳等.赤泥-矿渣-水泥基全尾砂胶结充填料的性能与微观结构[J].北京科技大学学报，2010（7）：838-842.
（3）王素伟.铁尾砂胶结膏体充填材料抗压强度的影响因素研究[D].郑州：郑州大学，2014.
（4）张静文.铁矿矿山充填采矿用胶结充填料研究[D].北京：北京科技大学，2014.
（5）杜明泽.粉煤灰充填材料早龄期物理力学特性及其水化过程分析[D].太原：太原理工大学，2012
（6）刘娟红，马翼，王祖琦等.石膏种类对富水充填材料凝结硬化性能与机理的影响[J].工程科学学报，2015（12）：1557-1563.
（7）孙道胜，胡梅梅，王爱国等.大掺量粉煤灰高水充填材料的研制[J].硅酸盐通报，2016（4）：1074-1079
（8）刘小杰，李建鹏，吕庆等.脱硫石膏综合利用的现状与展望[J].化工环保，2017，37（6）：611-615
（9）兰文涛，吴爱祥，王贻明等.半水磷石膏充填强度影响因素试验[J].2019，51（8）：128-135.
（10）熊有为．基于半水磷石膏自胶凝充填材料膏体特性实验研究[J].矿业研究与开发，2018，38（1）：15-19.
