北京城建华夏基础建设工程有限公司 100176
摘要：本次研究以某深基坑项目作为案例研究对象，提出该项目中地下连续墙施工技术要点，并通过专家打分、AHP层次分析方法、综合模糊评价方法等，最终构建地下连续墙的施工质量模型，通过模型的综合模糊评价，获得客观的评价结果，证明提出的地下连续墙施工技术要点具有较强的适用性，能够提高该项目中地下连续墙施工质量的管控水平。
关键词：深基坑项目；地下连续墙；施工；技术要点
深基坑项目中，地下连续墙的施工是保障施工安全、质量的关键[1]。因此，作为施工者需要掌握地下连续墙的施工技术要点，作好各个环节的质量控制，才能够直正提升深基坑项目的施工水平[2]。在实际施工中，地下连续墙施工流程繁多，再加之环境、地质、设计等诸多因素的影响，往往为地下连续墙施工质量控制带来一定的隐患[3]。那么，施工技术要点的掌握及实践应用，才是保障地下连续墙在深基坑项目中发挥作用的关键，也是当前重点研究的内容之一[4]。故，本次研究提出以Z15（北京第一高楼中信大厦）深基坑项目，作为案例分析对象，结合实际工程项目特点，提出该项目的地下连续墙施工技术要点，为同领域的建筑物施工，提供一些具有规律性与共性价值的资料。
1 Z15深基坑项目中地下连续墙介绍
Z15地块采用800mm厚地下连续墙围护结构，共187幅（A型连续墙共25幅，B型连续墙共30幅，C型连续墙共23幅，D型连续墙共109幅），槽深分别为16.50m和21.75m，A型地下连续墙接缝处采用“焊接工字钢板”连接，混凝土设计等级C40（相应于水下C35），并在每道地连墙接缝处外侧增设3根φ800@500高压旋喷桩止水。B、C、D型地连墙采用锁口管的接头形式。
本工程导墙平面形状为正边形，长度为900延长米。根据槽段划分，主楼地下连续墙分为187幅槽段，槽幅标准长度为6m、3m。本次施工的地下连续墙导墙采用“┓┏”形钢筋混凝土结构，混凝土强度等级为C20，导墙内竖向配置HRB335Φ14@200、横向配置HRB335Φ12@200规格钢筋。
.png)
图1 采用“┓┏”形钢筋混凝土结构示意
根据Z15深基坑项目的实际特点，设计中确定了地下连续墙的基础性结构。在实际施工过程中，应能够优先考虑泥浆护壁技术的实施，而后需要确定坑槽开挖中，周边各轴线的基础，以及钢筋笼的吊放和砼施工。若槽段施结束，则需要将连续墙体连接。本次研究的项目中，连续墙在地下建筑构造中，应能够发挥挡土与止水的效果，才能够达成技术的有效实施。
2 Z15深基坑项目中地下连续墙施工技术要点
2.1施工技术要点确定方法
本研究针对地下连续墙施工技术要点的确定方法，主要是依据工程案例的实际情况，结合设计与现场勘察需求，以及施工经验和施工规范与标准，有针对性的提出Z15深基坑项目中地下连续墙施工技术要点。
2.2地下连续墙施工技术要点
2.2.1地连墙试成槽施工技术要点
本项目中成槽是非常关键的环节，在充分考虑到施工环境、地质、设计、规范的基础之上，先行确定不同类型的槽段，进行成槽实验，发现本工程1-1剖面外侧地连墙施工位于金和路西侧支护桩下部，地连墙槽中心距离支护桩外皮仅0.5m~1.0m，原设计图纸中要求在D1型槽段、A1型槽段进行成槽实验无法完成，根据现场条件，拟定在C区内侧进行试验槽段施工，槽段标号为C1-5。成槽实验时，技术注意事项：
（1）原柱支护的监测。加强对原支护桩的监测，减少地连墙施工对支护桩的影响。在实际成槽实验中，应重点实施原支护桩的监测，在可能产生的变形或位移等影响中，记录相应的数据，依据数据记录作为基础参数，再实施模拟，不同施工变化下，可能产生的问题，均提出有效的解决对策。
（2）确定地质情况。根据本工程的地质情况，通过实验配置泥浆，保证地连墙施工泥浆的质量；通过实验配置的泥浆各项指标满足施工要求，能够根据与地质变化相匹配，更好的达成地下连续墙满足结构建设的要求[5]。
（3）确定成槽机械的性能、成槽顺序、施工工艺。成槽实验中，机械的性能是保证地下连续墙施工质量的关键，机械必须达到标准，相关操作人员能够了解机械性能情况，保证施工作业的连续性；成槽顺序必须按照步骤执行操作，保证各个环节的准确性与规范性[6]；施工工艺主要是在施工中，需要按照成槽的设计图纸，进行详细施工，制定施工流程，成槽过程中无论是机械或是砼的配置，均需要在不同工序之间形成协调关系，并且减小相互之间功能操作产生的影响，使各自均能发挥自身的作用。
（4）槽壁稳定的技术分数确定。通过实验确定整体地连续墙施工的槽壁稳定的技术分数，进而依据该稳定技术分数，衡量地下连续墙槽壁是否稳定，以此来更好的达成对其的质量控制要求。
2.2.2导墙浇筑施工技术要点
导墙作为地下连续墙的基础性结构，导墙的浇筑是否达标，也直接影响着地下连续墙的施工质量，其施工质量的有效控制，也为地下连续墙的施工奠定了基础性的条件。在地下连续墙的施工中，导墙浇筑技术要点的掌握，能够更好的发挥地下连续墙的功能，也是其施工测量的基准。导墙本身具有挡土墙的功能，因此，地下连续墙施工中导墙的浇筑有着重要的影响意义，也是整个深基坑开挖施工中的技术要点。施工人员应能够掌握与遵守相应的技术要点，进而保证导墙的质量能够达标，保证地下连续墙能够在整个深基坑项目中发挥其应有的作用价值。那么，本次研究研究中，结合Z15深基坑项目的实际情况，制定了导墙浇筑的施工技术要点。具体归纳为如下几点：
（1）了解及确定导墙浇筑的作用及重要性。导墙是加固和固定槽口的重要措施，它具有保持土体稳定和保持泥浆面高程，防止槽口土体和槽内土体坍塌，为钢筋笼、砼导管、锁口管提供吊放和操作平台的作用，且地墙施工频繁使用大型机械，对导墙的承载内力和变形能力要求很高，因此合理选择导墙形式尤为重要。本工程地下连续墙深度为21.75m、16.5m，厚度0.8m，根据设计要求采用“┓┏”形导墙。内侧上翼缘宽度1.0m，便于浇捣混凝土和顶升架提拔锁口管。
（2）准确定位导墙。按照槽段划分，Z15深基坑项目地墙为正边形，因此，确定导墙的各个转角点即能为导墙准确定位。根据施工现场的实际情况，已有平面控制点和高程控制点，平面定位采用全站仪按照极坐标的方法放出各个转角点，并将角点向两侧引出至放坡开挖线，在开挖线处弹出灰线。自检合格后报请经监理验收，监理验收合格后方可进行下道工序施工。
（3）重验模板中心线。混凝土浇注前，应重新验收模板的中心线位置。
（4）保持导墙内部干燥。在导墙浇筑前，需要保证其内部环境具有一定的干燥性，若有必要需要做好降水防护处理，从而避免积水与腐蚀。
（5）未干扰原土层的防护。对于原土并未受干扰处，需要对导墙的墙址进行插入处理，以保护原土层的强度。
（6）漏浆现象的防御措施。导墙浇筑中，常常会出现漏浆现象，若出现此类现象，则需要密切观察漏浆的实际情况，可采用堵墙密实方法的处理，保证施工质量。
（7）加强导墙浇筑后养护工作的落实。导墙养护期间，重型机械、车辆不得在附近作业、行驶或停留。
2.2.3地下连续墙泥浆的配置及处理技术要点
在深基坑项目中，地下连续墙的施工，应重点掌握泥浆的配置，以及相应处理技术工作的落实。泥浆配置中，需要考虑本项目中的工程质量标准要求，对配置材料进行科学实验与分析，最终确定用量，以此来达到最佳材料用量，进而保证配合比设计的和易性、合理性。本次研究中结合Z15深基坑项目地下连续墙施工的实际情况，以及规范标准要求，提出如下几点技术要点：
（1）造浆粘性土原料的综合分析。该原料的分析，主要是用来保证泥浆配合比效果，能够达到质量要求。需要由专业人员进行试验检测，从而获得该类材料的性能指标，以此保证原材料配置的可靠性。
（2）施工现场的勘察。在项目运行前，工程现场勘察主要是合理为施配置排水沟通与集水井等，从而保证施工中，现场不会积水，排水顺畅，进而保证泥浆质量不因积水问题造成不利影响。
（3）单元槽槽内泥浆水平面的设置。泥浆处理操作中，需要设置合理单元槽槽内泥浆水平面的位置，本设计中将其设定在导墙顶面与地下水水位之间。
3 Z15深基坑项目中地下连续墙施工质量模型
3.1施工质量检验结果
为了验证上述笔者提出的技术要点实施的有效性，将本工程项目内的检测项目的结果统计如表1所示。

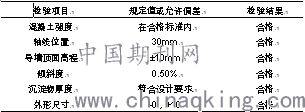

表1 Z15深基坑项目中地下连续墙施工质量检验结果
.png)
注：本次所检测项目符合《建筑桩基检测技术规范》（JGJ 160-2003）与《GB50299-1999 第 4.9.2 条规定：地下连续墙质量检验标准》相关规定，满足设计要求。
3.2AHP法的Z15深基坑项目中地下连续墙施工质量评价
3.2.1AHP法评价模型构建的总体思路
除上述实际工程项目验证外，本次研究还聘请了具有中级职称以上的工程师及业内专家，对笔者所提出的评价指标进行验证。
Z15深基坑项目中地下连续墙施工质量评价需要建立评价指标，而评价指标的选取则需要依据文献资料，以及结合项目实际情况和笔者经验，进行独特性与优点的综合性分析，明确Z15深基坑项目中地下连续墙施工质量的各功能性指标，再结合专家意见，初步确定评价指标体系。另外，本次研究采用层次分析方法（Analytic hierarchy process，AHP）[7]，对初步结果进行专家评价，由专家判断打分形成数记录，再将数据记录导入Expert Choice V11.5分析软件，最终确定评价指标体系及对应的权重。
3.2.2指标提取
根据3.2.1的思路，以及2.2部分的施工技术要点分析，再结合专家意见，最终提取Z15深基坑项目中地下连续墙施工质量评价指标，并使用AHP法建立Z15深基坑项目中地下连续墙施工质量评价模型。

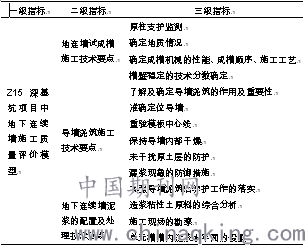

表2 Z15深基坑项目中地下连续墙施工质量评价指标提取
.png)
3.2.3 Z15深基坑项目中地下连续墙施工质量评价模型及权重
Z15深基坑项目中地下连续墙施工质量评价指标体系及权重的结果来看，地连墙试成槽施工技术要点权重为0.345、地下连续墙泥浆的配置及处理技术要点权重为0.334，导墙浇筑施工技术要点权重为0.321。具体结果可见表3所示。
由图2可见，三级指标权重中，确定成槽、造浆相关指标的权重数值最高，其次是支护监测、地质情况等。在实际施工中，应重点对该类技术要点掌握，按照不同工序内的权重指标大小，提升注意力，以及重点掌握技术操作，保证该类项目施工质量。

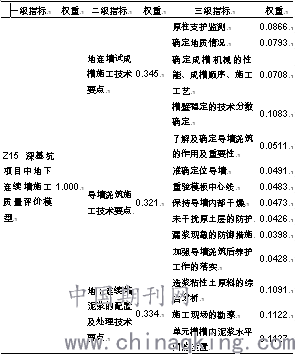

表3 Z15深基坑项目中地下连续墙施工质量评价指标体系及权重
.png)
.png)
图2 Z15深基坑项目中地下连续墙施工质量评价模型中三级指标权重示意
按照质量极好（100-80）分、较强质量（80-60）分，一般（60-40）分，较差（40-20）分，缺乏质量技术掌握（20-0），采用模糊数学的隶属度赋值方法，建立评价集与之对应，进一步求得Z15深基坑项目中地下连续墙施工质量评价模型为：
0.345*90+0.321*70+0.334*50=70.22
通过计算可知项目质量水平较强，进一步验证了笔者本次研究中，所提出的技术要点具有较强的适用性。
4结论
综上所述，笔者在充分了解Z15深基坑项目的实际情况与规范、设计文件等基础上，对地下连续墙施工技术要点展开系统性分析，并将各技术要点逐一设定为相应的指标，通过应用AHP层次分析方法求得各指标权重，再进行模型的综合模糊评价，最终获得结果得分为70.22分，表明本研究提出的地下连续墙施工技术要点具有较强适用性。
参考文献：
[1]刘镇.近海复杂地质条件下深基坑围护结构施工难点及重点工艺研究[J].施工技术，2018，47（20）：97-101.
[2]罗翔，永新，曾理菁，等.带撑双排地下连续墙支护结构在清远枢纽航道扩容工程中的应用研究[J].岩土工程学报，2018，40（0z2）：215-219.
[3]李松晏，梁森，张文，等.紧邻地铁超深基坑嵌岩地下连续墙施工技术[J].施工技术，2019，48（09）：95-98.
[4]李卫平.多种地下障碍物地层中地下连续墙施工技术[J].施工技术，2018，047（018）：111-113.
[5]唐孝蓉，张立群，郭茜，et al.倾斜坚硬岩层异型深基坑围护结构综合施工技术研究[J].现代隧道技术，2019，56（01）：205-208.
[6]许立山，王坤，陈锋，et al.中国尊大厦深基坑降水及土方施工技术[J].施工技术，2019，48（04）：10-14.
[7]邓亮，李松晏，陈锐，等.紧邻地铁地下连续墙施工前隔离加固方案研究与应用[J].施工技术，2019（18）.
作者简介：
甄广伟，专业：土木工程。
