广州市第二市政工程有限公司 广州 510030
摘要：一种预制小箱梁钢筋骨架吊装的辅助装置，由吊耳、钢筒、钢筋和三角架组成，均采用刚性元件，在吊装的过程中稳定性好，能够减少预制小箱梁钢筋骨架的变形，同时吊装的辅助装置本身不易受损，可以重复多次使用，硬度高，使用寿命长，成本低。以期此吊装辅助装置对今后类似工程的预制小箱梁钢筋骨架吊装具有一定的指导意义。
关键词：钢筋骨架；装置；吊装；施工
引言
混凝土预制箱梁已广泛应用于桥梁工程中，传统的桥梁上部结构预制构件，一般采用预制场集中制作。预制箱梁体量较大，预制过程中通常采用吊装实现各工序衔接，为提高预制场的空间利用率、箱梁台座的周转效率，采用功能分区、流水化作业。传统吊装一般采用两点吊法，采用绳带、钢丝绳等柔性材料与箱梁钢筋骨架进行接触，使得箱梁钢筋骨架腹部等部位极易受到损伤，对绳带、钢丝绳等柔性材料也会造成一定的损坏，既影响箱梁成品质量，又增加吊装过程安全风险。绳带、钢丝绳等柔性材料柔度较大，容易使箱梁钢筋骨架倾斜，给骨架定位和安装带来困难，需要不断调整[1-3]。
1.吊装辅助装置介绍
预制小箱梁钢筋骨架吊装的辅助装置包括四个部分：吊耳、钢筒、钢筋、三角架。
.png)

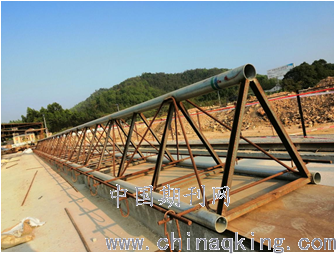

图1.1 钢筋骨架吊装辅助装置图
2.预制小箱梁钢筋骨架吊装方法
对预制小箱梁钢筋骨架吊装时，龙门吊的吊钩通过辅助装置前后吊点吊起辅助装置，吊至钢管骨架的正上方，通过Φ15.2mm钢绞线连接吊耳与钢筋骨架上方一排钢筋形成整体，然后进行钢筋骨架的起吊。
钢筒采用刚性元件，不因变形对整个辅助装置产生挤压，造成整个辅助装置的损坏，因此通过该辅助装置可以有效的避免在吊装的过程中对钢筋骨架造成损坏[4]变形，提高预制小箱梁成品质量；同时由于整个辅助装置的吊耳、钢筒、钢筋、三角架均为刚性元件，在吊装的过程中不会发生较大变形，刚性好、稳定性好，保证了吊装的安全性，从而有利于提高预制小箱梁钢筋骨架吊装过程中的稳定性、安全性，在未使用辅助装置对预制小箱梁钢筋骨架进行吊装时，传统的吊装方法采用钢丝绳或者吊带进行吊装，由于钢丝绳和吊带为柔性元件，受到拉力时容易变形，会对预制小箱梁钢筋骨架侧面产生挤压造成预制小箱梁钢筋骨架的损坏变形，同时在吊装的过程中稳定性较差，不易控制，容易受到外界因素的干扰。因此采用上述的辅助装置可以克服传统预制小箱梁钢筋骨架吊装中的问题，实现对预制小箱梁钢筋的稳定、安全吊装[5]。
.png)
图2.1 吊装过程图
.png)
图2.2 起吊钢筋骨架绑扎图
3.结语
1）吊装预制小箱梁钢筋骨架的辅助装置，在吊装的过程中稳定性好，能够减少预制小箱梁钢筋骨架的损坏变形，提高预制小箱梁成品质量，同时辅助装置本身不易受损，可以重复多次使用，硬度高，使用寿命长。
2）吊装预制小箱梁钢筋骨架位置容易控制，可以实现预制小箱梁的稳定、平衡吊装且施工方便、效率高，需要的劳动强度较小，组装方便，操作简单；
3）能够实现预制小箱梁在吊装的过程中始终处于水平位置，便于定位，吊装过程安全性更高，以期此吊装辅助装置对今后类似工程的预制小箱梁钢筋骨架吊装具有一定的指导意义。
参考文献：
[1]张瑞光.高速公路预制箱梁钢筋骨架模架绑扎及吊装技术[J].中华建设，2017（01）：160-161.
[2]梁建锋，王新泉，周培康，崔允亮，丁智.箱梁钢筋笼定型模架整体成型施工技术研究[J].建筑施工，2016，38（09）：1260-1262.
[3]陈明明，李东阳.客运专线预制箱梁钢筋骨架快速绑扎及整体吊装[J].价值工程，2012，31（21）：140-141.
[4]陈亚光，马义春，唐亚坤.预制箱梁钢筋骨架整体吊装入模施工技术[J].黑龙江交通科技，2011，34（07）：183.
[5]侯会利.预制箱梁钢筋骨架和内模整体绑扎吊装施工技术[J].国防交通工程与技术，2010，8（06）：17-19+56.
