摘要：当下时代建筑工程中的机电设备多种多样，人们追求机电设备的复杂化与功能化，故包含机电设备的种类也相对增加，正是由于这些机电设备的存在，建筑工程中的管线布置非常密集，各部分管线之间较差十分频繁，工作人员在后续的管线修整过程中也融入出现分错的情况，这些因素都会使机电设备的运行质量受到影响。为避免管线出现这类问题，工作人员在施工的过程中就应严格按照图纸施工，以施工现场的具体情况为依据，合理的调整施工方法，归纳机电设备的管线布置情况，为后续的管线维护及运行创造有利条件。本文从建筑机电设备安装工程管线的布置原则进行研究，详细的探讨了其中的施工难点，并具体的说明了建筑机电设备安装工程管线综合布置的方案及计划，希望能够为实际工作带来参考价值。
关键词：建筑工程；机电设备；管线综合布置；施工技术
引言：机电设备的安装是现代建筑工程中重要的施工部分，对机电设备管线的安装会对设备的正常运行起到深远的影响，若工作人员在安装机电设备的管线时未能进行合理的布置，或是专业施工出现不协调的问题等，都会造成建筑工程的返工，使安装操作之后的检修空间不足，对建筑工程的进度会造成拖延，造成施工成本的浪费及工程质量的损伤等。为做好建筑机电设备安装工程管线的综合布置操作，工作人员要在控制和降低施工作业成本的条件下，对建筑机电设备安装的进度及运行过程做出保障，使之能够切实的获取经济收益，并且在施工的运行中要应用先进的管线综合布置技术，改善原有的建筑机电设备安装工程设计方案的科学性，对具体的施工环节加以动态化监管，使机电设备安装工程的整体经济效益得到有效的提升。
1.建筑机电设备安装工程管线综合布置技术的应用原则
1.1管线平面定位原则
工程管线综合布置要遵循平面定位的原则，如表1所示，在集中布置同类管线时，工作人员要考虑管线的外形和尺寸等因素，设计出科学合理的布置间距，对各类管道的走向及构件配置要具备统一标准，增加空间利用率，提前布置管线支架，准确计算所需支架的关系尺寸与间距需求，并预留出管线的位置及操作空间，充分考虑其他因素对管线布置的影响。
.png)
1.2管线交叉避让原则
为保证管线布置的合理性，工作人员在布置管线时应当以满足综合平衡技术的要求为目标，尽可能的避免管线出现交叉，若管线需要交叉转弯，那么应当秉持如表2所示的原则，处于对工程建设成本的考虑，对于一些市场造价较高的管线，也应被列为优先布置之列。另外，工作人员要将管线布置的框架作为整体综合平衡的基础，依据实际的情况与施工要求作出细节处的调整，并将质量与经济的要求作为管线布置的最终目标。
.png)
1.3管线排列原则

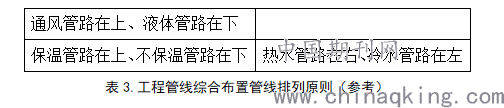

工程管线的综合布置要以管道排列间距的安排为核心，将有利于管道、电缆桥架及其他部分的安装与检修为前提条件，并遵循表3中的原则，对建筑机电设备安装工程管线进行综合且有序的排列。
.png)
2.建筑机电设备安装工程管线综合布置技术的应用难点
2.1多管线排布、走廊狭小
狭小走廊中的多管线排布是工程管线综合布置技术应用中的难点与重点，若走廊位置较为狭小，但机电设备的管线也较多，那么在管线的排布过程也将面临着诸多困难，并且走廊的排布需要以整体的排布要求为基础，并不能因为局部的问题而影响到整体的线路安排，所以工作人员要在排布管线时尽可能的节省空间，选择多层型钢筒作为安装支架，必要时还可以与设计方进行沟通，从梁上预留管线的孔洞，或是在其他位置敷设管线，使之能够避开较为拥挤的区域。
2.2机房管线综合排布复杂
一些特殊机房内的管线排布情况较为复杂，如制冷机房、空调机房等，而机房的管线排布是建筑机电设备安装工程的重点关注部分，尤其是制冷机房或水泵房的建筑面积较大，属于建筑物的功能核心区域，所采用的管线型号规格较为特殊，数量非常多。如空调机房等场地建筑面积稍小，但设备所占用的空间较大，可供配管及布线的区域不足，常会影响到室内的线缆布置情况，因此在这些特殊的机房内布线时常面临着诸多问题，需要工作人员对其排线、出线情况做出具体表示的图纸，再结合机房的剪力墙预留孔洞位置做出合理的布置方案。
2.3无吊顶与屋面管线排布
建筑物中的一些特殊区域属于无吊顶情况，如展馆或大厅等区域，也是机电设备管线综合排布的重点区域。在无吊顶的展馆或大厅中，该工程对管线综合布置的要求较高，既要保证其布置的安全性，又要满足直观视觉上的整齐、美感，因此，这些区域的管线排布需要经过系统的设计与细致的审核。建筑屋面的落地设备较多，涉及电力设备、消防设备等多个领域，故在屋面处通常无法直接安装支吊架，主要的管线会排布在地面区域。在屋面处排布的机电管线需要满足国家的设计标准及规范，要考虑到后续的维修工作是否便利。
3.建筑机电设备安装工程管线综合布置技术的应用内容
笔者在2009年至2015年从事建筑工程行业的过程中，负责了多个项目的建设工作，其中在2015年2月至2016年2月担任南京LG化学电池五厂新建厂房建设（如图1所示）的项目经理期间，在建筑机电设备安装工程中应用管线综合布置技术，对整体机电安装工程的布线情况作出详细的规划，为工程的顺利进展创造有利条件。笔者在2018年西游乐园项目中再度负责施工现场的机电专业监理工作，并参与了消防等方面的图纸会审工作，在机电安装工程的管线综合布置方面拥有独到的心得体会，其中最为核心的内容便是管线综合布置技术的应用要以图纸为基础，图纸是各个环节的施工参照。
.png)

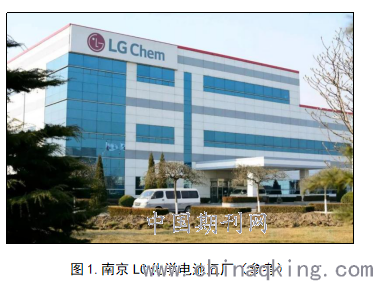

图1.南京LG化学电池五厂（参考）
3.1管线综合布置技术的具体内容
建筑机电设备安装工程管线综合布置技术是一项应用程度较高的管理技术，与各个部分的关系安装都存在关联。管线的综合布置机构通常由总包方及各个专业的负责人组成，总包方是调度中心，对各个部分的管线施工起到协调作用，而管线综合布置机构对整体的工程管线施工具有平衡作用。首先，机构要对各个专业的管线施工进行明确的要求，将各个管线的施工图纸进行汇总；之后，利用CAD软件设计管线的安装方案；最后对管线施工图纸的合理性进行审核，确认其符合布置要求，便可审核通过正式施工。管线综合布置技术在实施期间，工作人员需要注意几个方面的问题：其一，维修空间是否合理，布置管线时应预留出充足的检修空间，注重对装饰吊顶区域的管线布置，满足装饰的高度需求，也要保证吊顶主次龙骨的空间，如图2所示，在龙骨周围要预留的空间，并要对吊顶处的分隔布置加以重视，提升其视觉的体验效果。其二，在综合布置管线时，工作人员要考虑到成本造价的问题，尽量使管线的数量尽可能降低，如使用镀锌钢管取代母线返弯等，都能减少工程的成本花费。其三，在布线中所食用的各项配件设备尺寸应当标注清楚具体的数值，选择尺寸合适的管线配件并且充分考虑管线的保温效果。其四，工作人员可采用公用支架的方法，维持所有管线的平衡状态，充分利用有限的布线空间，达到高效率、低成本的工程要求，并且保证在布线中使用的支架符合各项施工的要求。
.png)

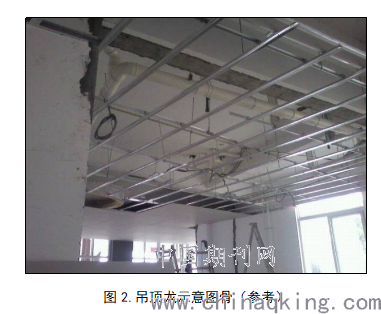

图2.吊顶龙示意图骨（参考）
3.2管线布置综合平衡技术的流程及细节安排
工作人员需要从以下几个方面对管线布置的综合平衡技术应用加以强化：其一，收集有关线路布置的工作资料，其中包括对施工图纸及施工所需准备的材料或是各项参数等；其二，工作人员对管线的布置要做好现场初步准备工作，如预留孔洞等；其三，技术人员需要对施工手册及管线的布局作出具体的细化要求，使之存在明确的操作指导；其四，在工程完成验收以后，应检验管线走向是否合理，避免交错、混乱。工作人员在布线是必须考虑后续使用及维修的便捷性，确认布线参数的精准度。其中需要注意的是，工作人员在使用公用支架时，可通过验算支架距离的方式，确定所需支架的个数，再对支架的架设过程进行优化，使之符合专业的操作规范要求。
结束语：在建筑机电设备安装中，管线综合布置技术是基础的施工技术之一，为提升布线效果，工作人员需要具备多个领域的专业技术，且本项技术的工作量较大，施工方要做好均衡施工，才能对整体工程施工进度的影响最小，保持管线布置整体规划的相对平衡。
参考文献：
[1]郭燕燕.建筑机电设备安装工程管线综合布置技术[J].大众标准化,2020(02):25-26.
[2]刘桂华.浅谈建筑机电设备安装中施工管线碰撞问题处理[J].绿色环保建材,2019(12):205-206.
[3]潘文莹.试析管线综合布置技术在建筑机电设备安装工程中的应用[J].门窗,2019(21):246.
[4]葛道山.建筑机电设备安装工程管线综合布置分析[J].住宅与房地产,2019(22):205.
