钢包加盖装置在炼钢厂的改进及应用

发表时间:2020/7/24   来源:《中国电气工程学报》2020年3期   作者:曾涛 陈志贤 黄纯旭
[导读] 钢包全程加盖可以减少钢水热损失,降低生产成本,本文针对钢包加盖装置在

        摘要: 钢包全程加盖可以减少钢水热损失,降低生产成本,本文针对钢包加盖装置在韶钢炼钢厂的实际应用情况,分别对插齿式、垂直提升式等两种钢包加盖形式进行阐述比较分析,为设备的改进选型提供有益借鉴。
        关健词:钢包;钢包加盖;改进;应用

        Improvement and application of ladle capping device in steelmaking plant
Zeng Tao, Chen Zhixian, Huang Chunxu
(Baowu Group Guangdong Shaoguan Iron and Steel Co., Ltd. Guangdong Shaoguan 512123)

        ABSTRACT: the whole process of ladle capping can reduce the heat loss of molten steel and the production cost. According to the actual application of ladle capping device in Shaogang steel plant, this paper expounds and analyzes two kinds of ladle capping forms, i.e. gear shaping type and vertical lifting type, respectively, to provide useful reference for the improvement of equipment selection.
Key words: Ladle; ladle capping; improvement; application

1.前言
        宝武集团广东韶关钢铁有限公司炼钢厂在实施原钢包加盖时由于当时未出台关于液态钢水通道与相邻设备的安全标准及规范,在实际生产中吊运装有熔融金属、熔渣的罐体和包体无法满足新出台的《高温熔融金属吊运安全规程》第 7.16 条的规定:“盛装熔融金属的罐体、包体在空中停留时间不宜大于 10min,吊运装有熔融金属、熔渣的罐体和包体,应与邻近设备或建、构筑物保持大于 1.5m 的净空距离”。经武汉安环院的安环评估液态钢水通道与加揭盖设备安全距离小于 1.5m,迫使钢包全程加盖设备暂停使用,为了继续发挥钢包全程加盖技术给公司所带来的效益,提高钢水收得率和产品质量,结合自身厂内结构特点,炼钢厂将原钢包加盖设备进行优化改进。本文对钢包全程加盖装置改进前后的设备状况结构进行阐述比较分析,为今后的设备改进选型提供有益借鉴。
2.钢包加盖装置

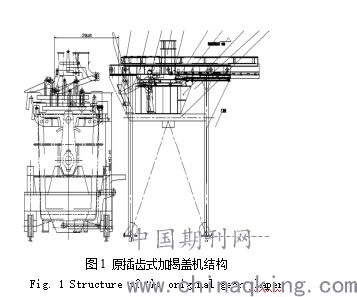

2.1原钢包加盖装置
        原钢包加盖装置无法满足1500mm的安全数值,需要进行安全优化改造,而由于厂房内场地有限,如需满足国家出台的相关安全规定,钢包加盖装置改造的位置需安装在现有离线喂丝机位置。炼钢厂原钢包加盖装置采用的是插齿式加揭盖机,其工作原理为相对运动的两个楔块彼此改向的原理和V形面悬挂件自锁原理,插齿总成为固定楔块,带悬吊轴组件的钢包盖为随动块,随动力来自钢包台车的牵引力(惯性力),钢包车拉着钢包盖沿固定楔块表面爬升/下降并最终停留在楔块表面,或者扛推着钢包盖沿固定楔块表面反向爬升/下降并最终落放在钢包口上,而用于插齿总成插齿避让所需动力来自电液推杆及其刚性同步轴。插齿升降驱动电液推杆的主要参数,推力:15-20T,行程:~300mm,速度17mm/S,使用方向:电机在上侧水平使用。电机功率:7.5KW,防护等级:IP54,绝缘等级:F级,油缸工作压力:~12.5Mpa。在事故状态打开截止阀,活塞杆可以通过外力缩回。

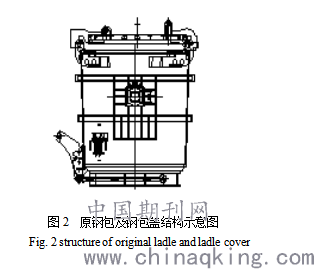

2.2原钢包及钢包盖
        钢包翻包带侧包口增设双铰链轴座(主动侧),包口另一侧增设双铰链轴座(被动侧),钢包盖上对应增设双锁挂挂耳和双拽盖挂耳,包盖上开设加装引流砂作业孔和冷钢清理枪出入口,钢包口带四铰链轴座。钢包带盖倒渣后能自动回正,倒渣角度不能超过135°。

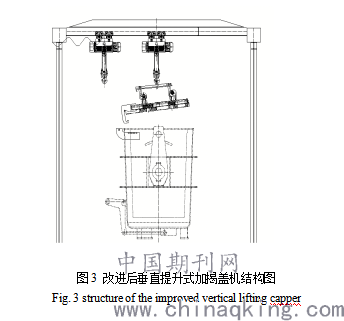

2.3改进后的钢包加盖装置
        由于厂房内场地空间有限,插齿式加揭盖机体积庞大,无法满足国家的规范要求,为了缩小占用空间,新钢包加盖装置采用的加揭盖机形式为垂直提升式(带横向行走),原理为电动葫芦小车移动、提升框架移动,钢包车不动,设备主要为电动葫芦,提升高度9m,起重量10t,起升速度v=3.5m/min,双制动,双绳,环境温度80℃,带走行机构。

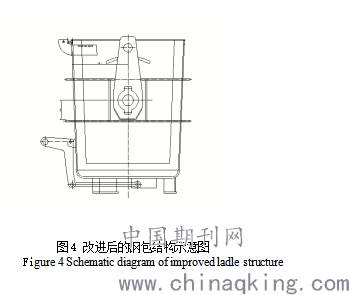

2.4 改进后的钢包及钢包盖
        对原有钢包及钢包盖进行适应性改造,钢包铰链座两组铰链座组成,两组铰链座分列钢包倾翻带侧,即在耳轴中心线的两侧;两铰链轴中心线均布;每一组铰链座又由两片对称的铰链轴组件构成,钢包铰链基本持平于包口,钢包铰链座适应钢包盖的定位、悬挂、反向悬挂等需要,以实现工艺关于倒渣带盖和热修带盖的功能要求。



3效果对比
        原插齿式加揭盖机加盖或者揭盖作业时间均不超过45s,但对钢包车的停放位置及包盖的摆放、包口积渣情况要求比较高,经常出现加揭不到盖的情况,稍有偏差容易发生掉盖事故,投用使用后加盖率不到80%,改进后的垂直提升式加揭盖机,加盖或者揭盖作业时间约为1分钟,但是体积小,安装后能满足国家的相关规定要求,且故障率较低,使用后钢包加盖率达 95% 以上。。
4 结论
        韶钢炼钢厂自使用垂直提升式钢包加盖装置以来,成效显著,钢包带盖率实现 95%以上,钢包温降减少 7℃以上,充分证明了垂直提升式钢包加盖装置比插齿式加揭盖机更加适合厂房空间位置小的钢厂使用,该装置具有结构简单、占用空间小,操作方便的优点,能有效的改善作业环境,减少钢包掉盖事故的发生,保证生产顺利进行。

                                                                         参考文献
[1] 孟庆馨,宣钢150吨转炉钢包加盖技术应用探索析[J],防护工程,2019(2)
[2] 张作品,钢包加盖技术在炼钢中的应用[J],冶金设备,2018年04期
[3] 王会超,黄光永,炼钢厂钢包全程加盖装置设计及实施[J], 冶金动力,2019年01期
