摘要：三相三线电能计量在绝大多数情况下A、C两相电流夹角为120°左右，但也会出现0°、60°、180°等情况。列举实例对不同负载情况下三相三线电能计量情况进行探讨。通过运用叠加定理和节点电压法，分析出变压器二次侧带不同负载情况下一次侧的潮流分布情况，并且验证三相三线电能计量的正确性。
关键词：专变用户，三相三线，节点电压法，单相负载，线电压负载
0 引言
三相三线电能计量在绝大多数情况下A、C两相电流幅值近似相等、相位相差120°左右，但也会出现0°、60°、180°等情况，出现这些情况到底是由于用户窃电、计量装置故障、错误接线还是用电负载特性导致的，还需要我们根据具体情况深入分析。下面本文将根据工作经验和理论分析，列举实例对不同负载情况下三相三线电能表计量情况进行探讨。
以采用高供高计计量方式的专变用户为例，我们随机抽取10家高供高计专变用户，并利用负载控制系统查看他们的用电情况，有2户A、C两相电流夹角在60°左右，且幅值相差较大，经现场确认计量装置正常、接线无误、无窃电行为，经分析应该是由于用电负载特性导致。
对于高供高计专变用户来说，虽然是三相供电，但用户实际用电设备并非都是三相设备，还有单相设备或者两相设备，单相设备如照明、空调或者其他220V用电设备，线电压用电设备如电焊机、高频炉等。为保证电网三相平衡，通常要求用户尽量分散单相或两相负载，从而使三相电流尽量对称。
为将用户在正常用电情况下由负载特性导致的电流不对称与计量装置异常，窃电行为区分开，本文将通过运用叠加定理和节点电压法，分析变压器二次侧带不同负载情况下一次侧的潮流分布情况，并且验证三相三线电能计量的正确性。
1 二次侧带不同负载情况下的一次侧潮流分布

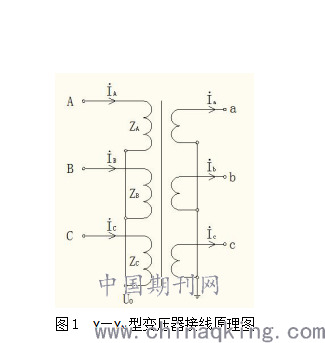

采用高供高计计量方式的专变用户都采用DyN11接线组别的变压器。针对接线组别为DyN11的变压器，其绕组接线方式为△—YN型，为便于分析计算，将其转换成Y—YN型进行分析，转换后的主变一次侧为星型连接，一次侧。变压器一次侧电流由二次侧决定，其接线原理图如图1所示：

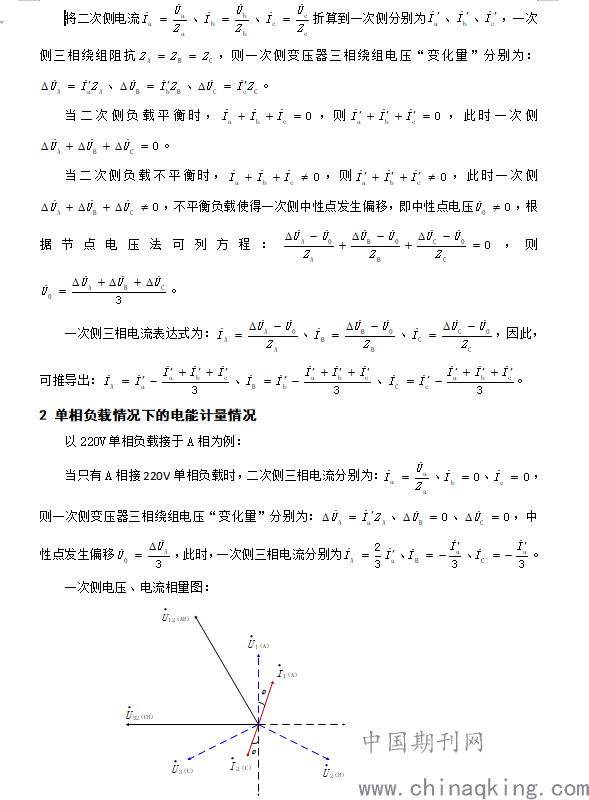

.png)

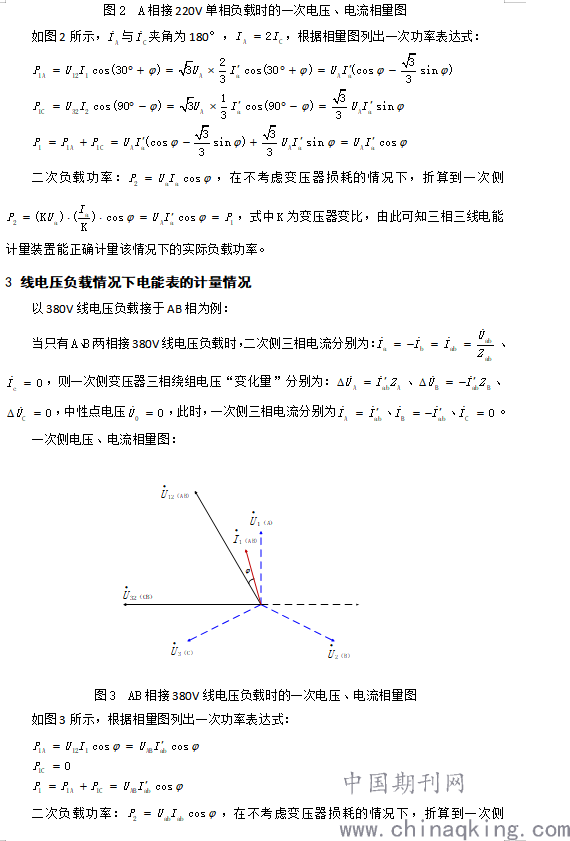

.png)
.png)
.png)
4 结语
由上述分析可得出结论：三相三线电能计量装置能正确计量高压用户在不同负载情况下的实际用电量。此外，单相负载、线电压负载以及三相负载的不同组合会导致A、C两相电流幅值大小不同，夹角也会出现不同的值，除了120°以外还可能出现0°、60°、180°，甚至是介于0～180°之间的某一个值。因此，在进行电量异常分析时，我们除了需要对三相三线电能计量装置进行现场检验以外，还需要对用户实际用电设备情况进行了解，并结合电表电流数据进行深入分析。
参考文献
《电能计量装置二次接线判读》江苏省电力公司组编，中国电力出版社，2008
《电路原理》高等教育出版社，2006
《电气工程》机械工业出版社，2008
《电能计量技术手册》北京:中国电力出版社，2002
作者简介：
张月（1991－），女，江苏镇江，硕士研究生，工程师，镇江供电公司营销部（客服中心）计量室装表接电工，从事电能计量工作6年。
