摘要：近年来随着我国各项工程施工都加快的建设，其中电网建设是其中一方面,变电站工程作为重要一环,如何提高变电站施工过程中可靠性、安全性是一项值得重视的话题。由于电力传输过程中，变电站起到升压、降压的角色,但是在这当中，变电站的设备安全以及施工人身安全均与接地网的可靠性有直接关系,从这就增加了危险系数，严重的可能危及施工人员的人身安全。因此本文基于此现状，针对提出变电站工程GD-XIT-2500垂直接地极施工方法，从施工方法特点、适用范围、施工工艺流程及操作要点等方面进行阐述，希望对于相关的人员起到借鉴与帮助的作用。
关键词：变电站工程；垂直接地极施工；操作要点
1.引言
在电力工程施工中，接地电阻值是个硬性指标，它保障人员与设备的安全，显得特别重要。在施工变电站新建工程中，首次采用新型的GD-XIT-2500垂直接地极，全站接地网施工完成后，通过测量接地电阻，其值充分满足设计及规范要求。GD-XIT-2500垂直接地极（以下简称本接地极）是针对大型水平地网而开发的专用接地极，它采用优质镀锌钢管为基础，内部填充导电防腐剂，施工方便和使用寿命长是其最大的特点。
2．本施工方法特点
（1）本接地极具有很强的导电性能，防腐蚀性能及长的使用寿命，故浪涌电流能快速，有效地泄放到系统周围的土壤中，从而构成了理想的电解离子接地系统；(2)本接地极具有吸水、放水的特点，在大型水平地网中使用本接地极可以起到既能保证地下环境的有效湿度，又能降低接地电阻的双重作用；（3）本接地极与常规的镀锌角钢、钢管相比，具有耐腐蚀、使用寿命长、成本低、施工方便等优点；（4）本施工方法不使用捶击入土，降低了噪音，满足文明施工要求。
3.适用范围
本施工方法适用于各种土壤环境下的接地网施工，尤其对于含石量特别大、湿度特别小、难以保证接地电阻值的场地效果最为明显。
4． 工艺原理
本接地极采用优质镀锌钢管作为接地电极，在钢管中间里装填了高效可逆的缓释填充剂。其形状见图4-1所示：
.png)
图4-1 接地极形状图
5． 施工工艺流程及操作要点
5.1 施工工艺流程

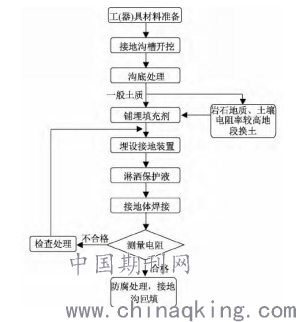

接地极施工流程见图5-1。
.png)
图5-1 施工工艺流程图
5.2 操作要点
5.2.1 施工准备
5.2.1.1 技术准备
(1)接地极型式选择。目前市场上本类接地极规格较多，根据工程实际情况选用GD-XIT-2500型。
(2)编写接地极施工方案。
5.2.1.2 物资准备
按照材料和设备清单对施工物资进行出库前的检查，将接地极及填充物运到现场，物资按要求排放整齐，并悬挂明显标示标志。
5.2.1.3 现场准备
1.将垂直接地极放入打好的竖井中；
2.倒入调好的填充剂；
3.将引出线连接到接地干线。
GD-XIT-2500垂直接地极估算技术条件：
GD-XIT-2500垂直接地极的接地电阻计算：
Rsj=
式中：Rsj：单个垂直接地极的接地电阻；
L：竖井深度；
ρ：所在地土壤电阻率；
D：竖井直径；
K：降阻系数
当ρ≤500Ω?m时K取10
当ρ＞500Ω?m时K取20
例：当ρ=1000Ω?m，L=3m，D=0.15m时
Rsj==73.47Ω
5.2.1.3 施工方法
a.按图示尺寸挖好坑；
.png)
b.放入电极；
c.将配送的高效回填料用水按1:0.8搅拌后倒入，填土封口；
d.将引线与接地干线焊接。
6． 人员组织
6.1 施工前组织全体施工人员进行安全技术交底，交底应有记录并签字齐全，特殊作业人员必须经培训、考试，持证上岗。

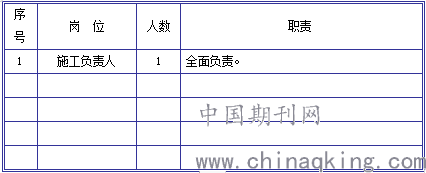

6.2 施工人员一般情况下可按表6-1组织。
.png)
9． 安全措施
针对本施工方法严格按DL 5009.3-2013《电力建设安全工作规程 第3部分：变电站》安全技术操作规程执行。其中包括焊接安全措施、压接安全措施以及事故应急安全措施。
10 环保措施
（1）严格按照建质[2007]223号《绿色施工导则》要求，成立相应的施工环境保护管理机构，全面实施绿色施工，科学管理，最大限度地节约资源与减少对环境负面影响的施工活动，针对工程性质的地方特点和环境因素制定文明施工和环境保护控制目标和具体措施。（2）每次作业后应将氦气回收，运回厂家提纯后继续使用；（3）对施工和生活场所作统一安排，布局合理。对建筑垃圾、生活垃圾、危险废物实行定点放置管理、标识清楚；（4）施工现场临时生活设施，应做好预防环境污染的措施，防止污水、油烟、杂物等对周围环境造成污染。生活用水，按清、污分类，合理组织排放。
11.结束语
综上所述，此方法的应用效果十分明显，同时变电站接地网的降阻方法也需要广大工程技术人员不断发现创新，使投资更省、效果更好，响应国家建设“节约型社会”的要求。变电站接地网的降阻方法还是很多的，在实际工程的设计和施工中应根据变电站的土壤、土质、分层情况、周围地形环境等情况，因地制宜，不可盲目投资，应经过充分分析、比较后，选择其中的一种方法或多种方法结合进行施工设计，以达到用最少的资金来降低高土壤电阻率变电站接地网的接地电阻的目的。
参考文献
[1] 李景禄,杨廷方,周羽生.接地降阻应用及存在问题分析[J].高电压技术. 2004(03)
[2] 郑志煜,杜忠东,何平.垂直接地体对大中型接地网降阻的计算[J].高电压技术.2003(07)
[3] 付小鹏,苌群方,张洪波.降低变电站接地网接地电阻方法浅探[J].中州煤炭.2008(03)
