摘要：想要对智能变电站中有关电气二次设计的问题做一个简单的研究，首先要对相关的概念产生了解。所谓的二次设计，其实指的是整个智能变电站设计的后半部分，它的好坏对整个变电站建成之后的质量有着直接的影响，故而在进行智能变电站的电气二次设计时，应当全力以赴。本文对电气二次设计对保护动作可靠性的影响进行分析，以供参考。
关键词：电气二次设计；可靠性影响；分析
引言
在科技发展的推动下，我国的技术越来越成熟。变电站对其应用十分的广泛，也逐渐合理，通过更加先进合理的技术和方法，这将会使变电站的发展向前迈进一大步。随着变电站研究的不断深入，目前来说，变电站二次电气设计也更加的受到关注。步入现代，科技高速的发展，为了保证智能变电站的正常运行，应当保证其二次设备的正常工作状态。
1二次设计中问题分析
在设计图已经审核完毕，就要投入现场施工的过程中。倘若设计图中对应当要购买的装置规格标注不统一，或者干脆未为即将要购买的装置进行规格标注，这样一来，有可能会导致装置接口的规格无法进行统一。倘若装置接口的规格无法进行统一，那么接下来的施工过程也就没有办法继续。但实际情况时，在很多时候，有关人员在进行施工招标设计图的绘制时，由于整个设计图纸过程的繁复复杂，也由于各施工单位在装置规格方面并没有统一的规定，导致图纸设计流程完成之后，依照图纸来采买的装置没有办法满足当前的施工要求，这是一个值得注意的问题。
2电气二次设计要点
2.1二次设计
（1）智能开关的选择必须根据实际情况选择最合适的开关。在众多的选择中，智能开关是最科学、最合理的。智能开关的使用对整个智能变电站的正常运行起着重要的作用。智能开关的选择合理，不仅会影响整个智能变电站的在线监控功能，还会严重影响整个智能变电站的智能控制功能。此外，为了合理使用智能交换机，它还可以对实现数字化起到很大的作用。智能交换机也有一些缺点，比如智能交换机的成本和维护成本都比较高。（2）在选择电子式互感器时，经常会遇到选择有源或无源电子式互感器的问题。目前，在实际的选择过程中，越来越多的人喜欢选择有源电子变压器，因为这种形式的电子变压器采用激光匹配，使得整个电源的稳定性有了很大的提高。以光学传感技术为原理的无源电子变压器不仅价格昂贵，而且这种电子变压器的稳定性也不高，因此很多人会选择第一种电子变压器。
2.2防跳回路的选择

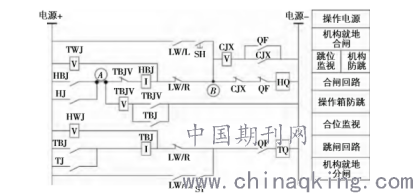

防跳回路的“跳”是指“跳跃”。断路器跳闸时，若合闸回路存在异常（如合闸接点粘连、回路短路等）导致合闸脉冲一直存在，则断路器跳开后会立即合闸。跳闸命令不消失，断路器再次跳开，而合闸回路异常，断路器继续合闸，如此断路器不停重复跳闸、合闸动作，在分、合之间“跳跃”，最终导致设备损毁。而这时就需要用防跳回路来强行断开合闸回路，避免“跳跃”情况的发生。防跳回路按照所在位置可分为操作箱防跳和断路器机构防跳两种，如图１所示。
.png)
图1
3电气二次设计常见问题的解决措施
3.1统一装置接口的规格
前文已提到过，倘若装置接口的规格不统一，那么极有可能使得整个二次设计流程在施工设计图完成后的施工过程无法顺利进行。为了使得这个问题得到顺利的解决，应当在施工之前的施工招标设计图纸的绘制中，格外注意装置接口的规格标注。事实上，有关装置接口的规格，国家电网并不是没有统一的标准。在电子商务的网络平台上，对于很多经常使用的装置规格都有统一的标准。因此相关部门在进行施工招标图纸的设计时，完全可以参考平台上的装置参数来进行标注，以免在施工材料与设备全体准备妥当，即将开工只是，发现装置接口的规格不统一。
3.2加强培养有关人员专业素养
由于整个智能化变电站二次设计的系统模型到了运行后期，有可能会出现一系列的问题与故障。但因为整个二次设计的系统模型十分的繁复复杂，导致后期的故障检测与维修十分的困难。但对于二次设计的工作人员来说，不能因为二次设计的系统模型在运营后期有可能出现一系列的问题，而不进行有关二次系统模型的创设，有关工作人员应当加强专业素养与知识的培养，争取能够使得系统模型的使用寿命延长，以及运营至后期出现故障的频率小一些。倘若果真出现了故障，有关工作人员也应当运用有关的专业知识来进行及时的排查与维修。争取二次系统模型后期的维修问题难度下降，而整个系统模型的运行质量提升。
4电气二次设计对保护动作可靠性的影响分析
（1）电气二次系统包括的内容较多，主要包括保护装置、测控装置、自动化装置、通信设备、电力监控系统、故障录波装置、保信子站等，各套不同的系统相互之间进行配合，保证变电站的安全稳定运行。每一套二次系统的设计质量，都会对变电站的运行产生一定的影响，本文主要分析二次设计对保护动作可靠性的影响。在保护的配置方面，对于主变压器的保护，应同时配置电量保护和非电量保护。对于线路保护，根据线路的电压等级的不同，所采用的双套保护类型的选择方面也有所不同，对于负荷线路，一般采用电流保护即可。对于电压等级较高的输电线路，则需要采用光纤纵联差动保护，以提高保护动作的可靠性。继电保护中包括的保护类型较多，基本的原理都是通过判断在出现故障前后之间的电气量的差别，如电压的差别、电流的差别或者相角的差别。对于过电流保护，电流增大是在故障点与电源间直接连接的电气设备上的电流增大，此时若达到了保护装置的动作值，则保护装置可以动作。对于电压保护，电压降低是系统故障相的相电压或相间电压会下降，而且离故障点越近，电压降低越多，甚至降为零，同样若达到了保护装置的动作值，则保护装置可以动作。（2）在保护的数量配置上，应该根据变电站的电压等级和相关的二次设计规范进行合理的保护配置，主保护和备用保护都必须具备。此外，变电站中的合并单元和智能终端所采集到的信息是否准确全面，也对对保护动作的可靠性带来较大的影响。合并单元的作用是采集多路采样值信号，经同步和合并之后对外提供采样值数据，一般用来采集变电站运行中的模拟量数据。智能终端可以接受下发的遥控指令，一般为离散信号。加强一次系统和二次系统连接点的设计，对于保证保护的可靠动作也具有关键的作用。同时，电力监控系统应能保证对二次系统中的各个信号准确采集，系统的遥控、遥测和遥调等功能能够可靠使用。
结束语
在实际的电气二次设计过程中，应当对涉及到的设备进行相关的选择。在进行智能变电站电气二次设计时，对于通信协议的正确选择是十分关键的，以及整体系统的网络架构也要合理，适配整个变电站的需求，应当给予足够的重视。经济和技术的发展为智能变电站的发展提供了基础。同时，在确保设计规范的基础之上，要确保整体系统的质量完善，相关的作业人员首先要熟悉和掌握电气二次设计的重点核心，并充分采取设计质量控制和预防措施。通过以上的缜密设计和注意事项，才能设计出具有突出优势的项目，为智能变电站的发展提供保障。
参考文献
[1]吕星.继电保护技术原则在变电站二次设计中的应用[J].时代农机,2019,46(12):78-79.
[2]陈肖珂.智能变电站的电气二次设计策略[J].通信电源技术,2019,36(12):135-136.
[3]张馨月,张崇.自动化变电站二次设计的关键问题探讨与分析[J].科技经济导刊,2019,27(36):53+52.
[4]钟永城.浅析电气二次设计在110kV综合自动化变电站的应用[J].电子世界,2018(24):162-163.
