摘要：VOLTE是目前手机移动通信的主要通话方式，相对于以前的 GSM通话，它具有低时延、高清的通话特点，但是如果基站出现高干扰的情况，用户的手机通话质量就会很差。
关键词：高干扰、VOLTE
前言：VOLTE全称为Voice over Long-Term Evolution，意思是一个面向手机和数据终端的高速无线通信标准。它基于IP多媒体子系统网络，在LTE上使用为控制层面和语音服务的媒体层面特制的配置文件，这使语音服务作为数据流在LTE数据承载网络中传输，而不再需维护和依赖传统的电路交换语音网络。VoLTE的语音和数据容量超过3G UMTS三倍以上，超过2G GSM六倍以上。因为VoLTE数据包信头比未优化的VoIP/LTE更小，它也更有效地利用了带宽。
一、案例问题现象
在进行网格测试分析时发现通园路和东振路部分路段BLER在10%~25%之间，BLER较高导致VOLER通话时mos低，严重影响用户语音感知度。
二、问题分析过程
站点所在位置及高BLER路段
通过分析现场测试log来看，国际科技园四期_2小区的干扰值在-95 dBm左右， 为高干扰小区，小区覆盖区域高 BLER是由于国际科技园四期_2高干扰导致。
高干扰指标：
流程图：
异常问题—可能原因：1、硬件故障；2、阻塞干扰；3、互调干扰—可能原因：1、硬件故障—如果是该故障，则提供解决方案，解决问题，闭环问题。—如果不是该故障—可能原因：2、杂散干扰—如果是该故障，则提供解决方案，解决问题，闭环问题。—如果不是该故障—可能原因：3、互调干扰—如果是该故障，则提供解决方案，解决问题，闭环问题。
随着LTE站点建设速度的加快，2、3、4G站点共站的情况也大幅增加，那么干扰也相对应的增加。主要包括不同运营商之间的干扰，外部设备的干扰和2、3G小区特定频段的干扰。
本案例中收到干扰的小区为F频段，造成F频段干扰的主要原因有：
①GSM900/ GSM1800系统阻塞干扰、 GSM900的二阶互调干扰、 GSM1800系统和1.8 FDD- LTE系统带来的杂散干扰
② 信号屏蔽及干扰仪其他电子设备导致的外部干扰
③ 基站本身天馈系统硬件存在隐性故障造成的干扰
1、 硬件故障排查：
影响小区无法建立的硬件故障有：射频单元故障、S1链路故障、CPRI链路故障、时钟资源不可用、单板不可用、基带单元故障等。查询小区告警信息，无告警信息。
2、1800MHz杂散干扰定位：
由于4G基站的F频段与DCS1800的下行频段相邻，会导致一定的干扰，其中包括中国移动和联通的相对应频段的站点和没有关闭PHS的小型基站。
该问题点附近500米内暂未发现联通基站以及PHS小基站，且现场扫频也未发现干扰源，因此暂时排除该项，需先定位移动内部1800MHz干扰的可能性。

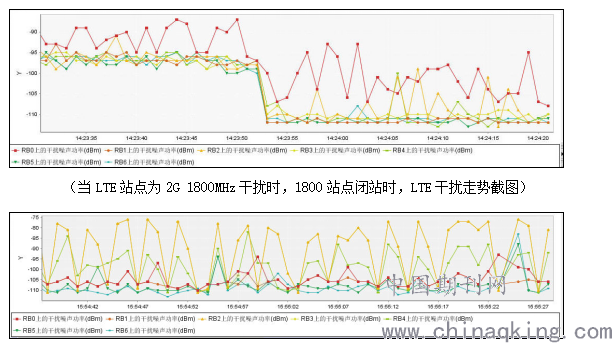

从之前的现场的排查工作得出，1800 MHz对 LTE干扰多为同一个站点， 为保证用户使用影响程度的最小化，需在实时观察 LTE上行干扰的同时，对2 G的 D网频段进行逐一去激活核查对比。 对比效果如下：
.png)
（市区国际科技园四期_2，1800站点闭站时，LTE干扰走势截图）
从上面两张截图对比中可以明显看出，在2G D网小区闭站之后，该LTE站点干扰状况变化不大，因此排除2G侧的1800MHz对本站LTE小区的干扰。
3、900MHz互调干扰源定位：
互调干扰是由传输信道中非线性电路产生的，当两个或多个不同频率的信号输入到非线性电路时，由于非线性器件的作用，会产生很多谐波和组合频率分量，其中与所需要的信号频率ω0相接近的组合频率分量会顺利通过接收机而形成干扰，这种干扰称为互调干扰。
该小区干扰最严重的时段为上午8点钟左右时段，该时段各个PRB受干扰的影响程度
从中可以明显看出受干扰最严重的PRB分别为3,29以及97附近，初步判断为同覆盖900小区的二阶互调&二次谐波所产生的干扰。闭小区进行确认：
从中，可以明显看出，该LTE小区上行干扰已经消除。
通过上面分析来看，此次干扰是2G900站点的干扰，且是互调干扰，主要也由于这个站点的通话保有量有关系。
该站点同一扇区有GSM900基站，频点较多，BCCH频点配置为53，TCH为30,76。
1：54和64两个频点产生干扰；干扰F频段PRB的编号是1-5
2：54和74两个频点产生干扰；干扰F频段PRB的编号是3-57
3：53号频点自身的二次谐波；干扰F频段PRB的编号是26-30
三、解决过程
在上一步中已经通过闭站确认出了是同站同覆盖的GSM900MHz小区干扰LTE F频段，干扰源已经确定。下面需进行干扰整治
①、修改GSM900小区的BCCH、TCH频点，排除频点问题
②、修改频点无法规避，天线性能出现异常的概率较大，更换天线
1、 修改GSM900小区频点由53到62
修改之后各个PRB干扰变化如下所示：
从上面两张对比图中可以明显看出，频点修改之后，干扰由原来的PRB转移到了新的PRB。
1：76和40两个频点产生干扰；干扰F频段PRB的编号是11-15
2：76和56两个频点产生干扰；干扰F频段PRB的编号是64-68
3：62号频点自身的二次谐波；干扰F频段PRB的编号是48-52
因此怀疑900MHz天线的性能出现异常，需现场更换天线之后再观察。
2、 更换900MHz天线

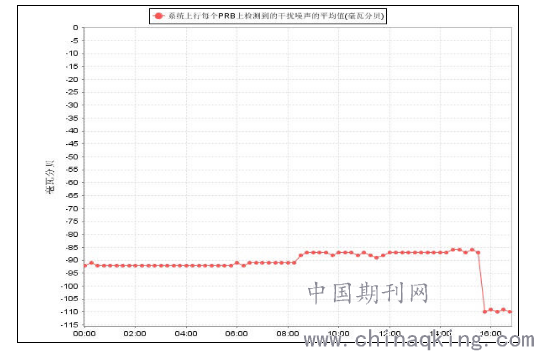

更换GSM900MHz小区天馈之后，LTE F频段干扰消失，因此确定为GSM 900MHz天馈性能异常导致LTE F频段出现干扰。
.png)
（天馈更换之后干扰截图）
更换天线后复测，UE占用国际科技园四期_2后BLER恢复正常。
四、总结
LTE网络干扰的排查是对提升用户感知具有重要意义的。
本次 TD- LTE干扰排查以华为宏站为排查对象，借助华为基站网管的 PRB级干扰结果查询以及实时信令跟踪模块中的 PRB干扰检测功能，最后进行确认并成功的进行了干扰整治。 从而解决了了道路上VOLTE高BLER的问题。
参考文献：
[1]艾怀丽.《VOLTE端到端业务详情》[J]人民邮电出版社,2019
[2]江林华.《LTE语音业务及VoLTE技术详解》[J]电子工业出版社2016
