智能锁控系统在变电站的实际运用提升管理牟春

发表时间：2020/5/9 来源：《电力设备》2020年第2期作者：牟春牟凌陈建昆

[导读] 摘要变电站的钥匙管理是长期以来存在的问题。原有的钥匙管理存在摆放混乱，设置杂乱，不能对应相关设备，解锁工作繁琐，操作和事故处理时间较长。

        （贵州电网有限公司贵阳供电局贵州贵阳 550002；贵州电网有限公司兴义供电局贵州兴义 562400）
        摘要变电站的钥匙管理是长期以来存在的问题。原有的钥匙管理存在摆放混乱，设置杂乱，不能对应相关设备，解锁工作繁琐，操作和事故处理时间较长。人性化不足等缺陷。现在对变电站的钥匙管理进行智能化管理，使其能在运行工作的实际运用上能快速、准确地体现其效率，避免因钥匙不对应锁具的情况。
        关键字：变电站、管理、钥匙管理、智能化锁闭系统、效率、安全
        Abstract: The key management of substation is a long-standing problem.The original key management and storage was disordered in placement,messy in setting,unable to correspond to relevant equipment,tedious in unlocking,and long in operation and accident handling.Lack of humanization and other defects.Now the key management of substation is carried out intelligently,so that it can reflect its efficiency quickly and accurately in the practical application of operation word,and avoid the situation that the key does not correspond to the lock.
        Key words: substation、management、key management、intelligent locking system、efficiency、security
        0 引言
        在长期的变电站工作中，钥匙管理一直是困扰运行人员的问题。其存在着：管理繁琐，钥匙对应设备较多，需专用的钥匙箱进行钥匙摆放。需要开发一种智能锁控系统应用于变电站现场。
        1 存在问题或引发现场改善的动因：
        在变电站安装有各种设备的柜门在平时都需要锁闭，基本采用一把锁一把钥匙的机械锁管理模式，一个变电站会有不同规格的锁体，锁具也五花八门，钥匙管理工作繁杂，也有拿错钥匙返回重拿的情况，会对工作造成一些不必要的影响，造成安全工作的隐患。
        2 智能锁闭系统的特点及作用：
        通过与珠海某科技公司合作开发智能锁控系统，采用一锁一编码，使用智能钥匙授权解锁，既能正确开锁，也能防止误开锁，使运维效率、可靠性得到大幅提高。
        其主要特点有：
        2.1 系统设定了闭锁范围和能够预先设定所有纳入管理范围的门以及设备，运行人员能够通过图形界面监视开锁范围，设置操作开锁设备，避免误操作的出现。
        2.2 锁具锁芯智能化技术锁具锁芯智能化技术是关键之一，统一采用了有通用的磁控锁芯，方便使用，并且统一控制管理安全生产、管理各种门和设备。
        3 智能锁闭系统实施的效果：
        通过与珠海某科技公司合作开发智能锁控系统，对变电站所有的使用高压室，配电室，保护小室，保护屏柜，端子箱，机构箱、汇控柜、开关箱等房间和一、二次设备进行编码，采用一锁一编码，实现了对高压室，配电室，保护小室，保护屏柜，端子箱，机构箱、汇控柜、开关箱等门锁定置定位的7S管理要求，使用智能钥匙授权解锁，既能正确开锁，也能防止误开锁。
        解决了不能按照工作票要求进行设备解锁和扩大解锁的隐患，使运行人员可以根据工作票要求对工作范围进行解锁，杜绝了工作人员开错保护屏、开关箱、汇控柜等，造成人员伤害和设备损坏。
        4 智能锁控系统使用流程：采用两种解锁方式：
        将智能钥匙插入到接收器中，能够自动接收授权命令，通过自身芯片记录数据等信息，该锁闭系统采用的协议具有较高私有加密技术，并且不与其他系统有物理连接，安全性非常高。
        4.1运行人员直接解锁方式：
        在实际使用过程中，存在着运行人员在处理缺陷和检查设备情况时需紧急使用解锁钥匙的情况，因此在工作中配置了紧急解锁钥匙，专供运行人员使用。
        4.2智能锁控系统解锁方式：
        1）一键授权（开全站所有锁具）：在系统主界面上点击“一键授权”，选择用户名，输入密码，点击“确定”，弹出对话框，在对话框中对应的钥匙前面打钩，点击“确定”，等待传送钥匙，听到钥匙“滴”一声，取下钥匙，钥匙授权指示灯亮，即可开启全站智能锁具。见附图1-3：

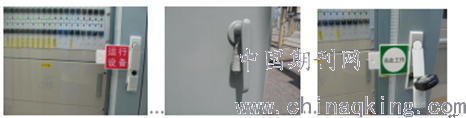

        附图1：保护柜锁附图2：开关柜锁   附图3：一键授权解锁
        2）区域选择授权（可以开启某一区域的锁具：如xx保护室）：
        在系统主界面上点击“选择设备”，在图形界面中选择需要开锁的设备，再点击“选择设备”，在弹出的对话框中输入任务名称，点击“确定”，弹出对话框，在对话框中对应的钥匙前面打钩，点击“确定”，等待传送钥匙，听到钥匙“滴”一声，取下钥匙，钥匙任务指示灯亮，即可所选设备锁具。见附图4-5：

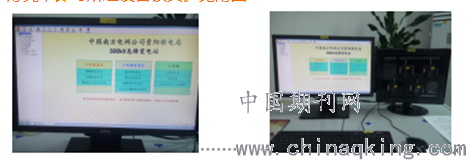

        附图4：区域选择授权系统附图5：区域选择授权系统解锁
        5 结语：
        通过对智能锁闭系统在实际运用中的使用和培训，对智能锁闭系统在日常工作中的优势进行以下总结：
        1智能锁闭系统在日常工作中的优势：
        1.1智能锁闭系统在日常操作及紧急事故处理中使用智能一锁通，提高了运维效率。
        1.2 智能锁闭系统在区域运用上可以按运行人员的运维策略方案采取对应的区域划分，从而在巡视维护上对运行人员进行了限制，确保了运行人员按规定的运维策略和路线进行。
        1.3 智能锁闭系统在区域运用上可以按运行人员的运维策略方案采取对应的区域划分，避免了误入带电间隔这一重大安全隐患。
        参考文献
        1、变电站锁控管理技术《农村电气化》2014年第11期徐街明李长宇、朱岩
        2、变电站智能钥匙系统研发与应用   《电力设备》2017年第30期毛伟伟、石立钦、郭建中
        作者简介：
        牟春（1970-）男本科，技师工程师，从事变电运行技术工作 E-mail:981571744@QQ.COM
        牟凌（1976-）男本科，技师工程师，从事变电运行技术工作 E-mail:2925601191@QQ.COM
        陈建昆（19 -）男本科，高级技师高级工程师，从事变电运行技术工作
