电力工程高压输电线路设计要点郝帅

发表时间：2020/5/9 来源：《电力设备》2020年第2期作者：郝帅

[导读] 摘要：高压输电是我国非常重要的输电形式之一，其对我国的社会经济发展具有非常重要的实际影响。

        (国网乌鲁木齐供电公司新疆乌鲁木齐 831100)
        摘要：高压输电是我国非常重要的输电形式之一，其对我国的社会经济发展具有非常重要的实际影响。但是，由于高压输电线路是一种非常复杂的输电网络，其在设计的过程中经常会出现一些问题，进而影响电力线路的输电效果。对此，相关工作人员应该对其主要的设计问题进行明确，并落实科学的改进方法。
        关键词：高压输电；电气设计；运行安全
        一、电力工程高压输电线路设计管理
        1.1电力工程高压输电线路设计管理的现状分析
        从目前的电力企业实际的运行情况来看，在进行高压输电线路设计时都出现了不同的问题，各种设计问题也是花样百出，针对这一严重的问题，已经严重的影响我们国家企业的整体提升和社会价值的实现。电力企业在设计的过程中不重视管理的设计，再设计的过程中没有进行全面的线路设计。电力工程企业必须重视对电路设计的管理的重要性，专业人员一定要加强对电力建设的全方位发展，保证高压输电线路的设计和管理的质量。
        1.2电力工程高压输电线路设计管理的一般过程
        在电力企业当中，高压输电的设计一定要遵循以下几点：前期的设计管理，在没有开工之前，设计人员一定慎重严谨的控制设计计划，管理人员对施工前一定要做好万全的准备，才能为电力工程的正确实施奠定基础，前期的管理工作不只是对线路的设计，还要对输电线路的设计进行严密的制定计划，保证相关文件的设计能够平稳的运行，开展设计沟通，在运行的前期一定要保障各个的施工单位可以正常的沟通，可以及早的发现问题并且解决问题，保证方案的可持续的实施；线路设计施工的过程的管理，在进行设计施工图纸的过程中，一定要对可能出现的问题进行全面的排查，对于不可预见的危险，一定要要想好措施进行预防，对可预见的危险，一定要在设计施工中避开，保证设计施工的安全第一，管理人员一定要以身作则，保证施工设计的安全和高效率；后期的检测与验收，在进行完工的过程后一定要对电力工程进行验收和检测,做好验收的工作，才可以积累高压输电线路的设计管理经验，促进设计方案合理的完成。
        二、高压输电线路设计的要点分析
        2.1高压输电线路路径选择的设计
        在选择路径时，应从运行安全、经济合理、施工方便等因素进行全面考虑，综合比较。主要包括以下内容：①经多方案比较后选出较好的路径方案。②选线采用1/5万地形图，在图上标出线路起止点及中间必经点位置，以及预先了解城市规划、军事设施、厂矿发展规划，地下矿藏资源开采范围，水利设施规划，林区或重要管线的位置、范围。然后按照线路起止点间距离最短的原则，尽量避开上述影响范围。③路径方案确定后，需取得线路通过地区对路径影响的地上、地下障碍物的有关资料及所属单位对路径通过的意见。
        2.2杆塔基础设计
        杆塔基础分为电杆基础和铁塔基础，其形式应根据杆塔形式、沿线地形、工程地质、水文以及施工、运输等条件进行综合考虑确定。输电线路采用的基础类型，按其承载力的特性大致可分为如下几类：①“大开挖”基础类，这类基础具有施工简便的特点，是工程设计中常用的基础形式。②掏挖扩底基础类，这类基础具有节省材料、取消模板及回填土工序、加快工程施工进度、降低工程造价等优点。③岩石锚桩基础类，这类基础由于充分发挥了岩石的力学性能，从而大量的降低了基础材料的用量，特别在运输困难的高山地区更具有明显的经济效益。④钻孔灌注桩基础类，它是一种深型的基础形式，适用于地下水位高的粘性土和砂土等地基、特别是跨河塔位。
        2.3导线架设工程设计

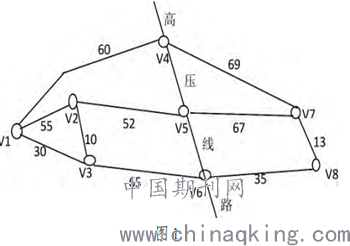

        导线架设是整个电力工程高压输电线路设计的核心和重点所在，故其是设计的要点之一。在导线架设的前期准备阶段，相关设计工作人员应对施工设备等进行严格的全面、系统地掌握，并制定相应的设计施工表格，确保整个导线架设顺利进行。一般来说，导线架设工程实施应从以下两个方面进行：①对导线的放线进行设计。设计人员要保证导线质量，并观察导线是否存在分股的现象，一旦发现防线存在质量问题，应立即解决。②进行导线的连线设计。导线连线设计是整个导线架设工程设计的要点，其对高压输电线路的正常运行至关重要。一般来说，架空线的连接设计包括架空导线的连接，还包括架空导线与压接式耐张线夹之间的连接等。在设计中，要保证各个导线连接得当，只有这样，整个导线架设工程设计才能真正发挥其作用。例如，图1是完整的高压输电线路导线架设工程设计中的导线连接设计示意图，该图不仅清晰展示了两种不同的导线连接，同时也标注了数字距离，十分直观系统

        2.4杆塔选型设计
        杆塔的选型主要取决于电压等级、线路回数、地形、地质情况及使用条件等。在满足上述要求下根据综合技术经济比较，择优选用。①在平地和丘陵等便于运输和施工的地区，宜因地制宜地采用拉线杆塔和钢筋混凝土杆。②在走廊清理费用比较高及走廊较狭窄的地带，宜采用导线三角形排列的杆塔，对非重冰区还宜结合远景规划采用双回路或多回路杆塔；在重冰区地带宜采用单回路导线水平排列的杆塔；在城市或城郊可采用钢管杆。
        2.5避雷线的设计
        在高压的输电线路中，避雷针的设计是至关重要的，很多的设计者都忽略的这一药店，导致工程设计中出现很多的问题，才会出现严重的后果，因此做避雷针的设计至关重要，在进行避雷针的实际设计时，需要准确的选择避雷线，并且在进行设计过程时，选择稳定的双避雷线设计，从而保证在雷雨交加的情况下，导线也不会受到影响；避雷针的安装，避雷针是安装在塔杆的顶端，一定要选择好的地方，有效的控制好雷击点，降低被雷击的几率，这样才能有效的完成防雷设置，对于避雷针与高压线间的垂直设计距离需要进行注意，随着科学水平的不断提高，出现了消雷针，科学的运用消雷针可以减少雷针对高压线路产生的危害，让高压线路可以有效的运行，并且发挥最大的效果。
        三、结语
        优化高压输电线路设计是整个电力工程发展的关键与核心所在，同时，这也是电力企业确保安全供电的基础与前提。高压输电线路管理与设计是一体的，故工作人员要重视设计管理，并把握好高压输电线路设计的基本要点。一般来说，杆塔基础工程设计、导线架设工程设计、避雷线设计、高压输电线路路径选择的设计被认为是高压输电线路设计的重中之重，是设计要点，而只有做好这些基础要点设计，高压输电线路设计才能更好地为高压线路设计质量的提升服务，为电力工程的繁荣发展服务。
