江苏丰和隧道设备有限公司 江苏扬州 225000
摘要：城市综合管廊是目前世界上发达国家普遍采用的一种城市市政基础工程，其科技含量高，集约程度强，工业化水平高，具有十分深远的建设意义。本文对综合管廊预制模具的设计和制作工艺进行初步分析研究，仅供相关人士参考。
关键词：城市综合管廊；预制模具设计；制作工艺
1预制模具设计方案
1.1总体方案
根据施工进度和场地要求，一套外模配置两个底模和内模，因此，底模和内模固定，外模需在两个模具间轮流工作，基此条件，外模分四片，即：左右侧模和上下端模，外模采用平移轮系移动，四片外模下部靠上底模后即可，四周通过定位销和螺栓相互联接即成整体且达到设计尺寸；内模分四个角模和四个内边模，采用丝杆带动铰链翻转方式实现拆合模具，方便高效；整体式工作平台即提高平台利用效率减少投资，又方便整体移动。
单套模具由以下各部件组成：
1）底模与底架（焊接固定为整体），共4件；
2）外模，包括顶部端模、底部端模和左右侧模，共4片；对应一套内模、底模；
3）内模，包括4个角模和4个内边模；
4）立柱，可拆卸移动型；
5）整体式操作平台，通用型；
6）扶梯，可移动通用型。
1.2主要材料
1）底模：面板16mm钢板；框架16mm底板和10mm加筋钢板；底架[20#槽钢。
2）外模和内模：面板8mm钢板；侧板25mm钢板；竖向筋[20#槽钢；横向筋[20#槽钢；
外模中四角为圆弧形状，与上述部件的构成略有不同，用[20#槽钢形成框架结构，上覆20mm钢定型板以保证形状，再加上8mm面板。
3）立柱：[20#槽钢和相应矩形管。
4）操作平台：[10#槽钢和相应圆管。
.png)

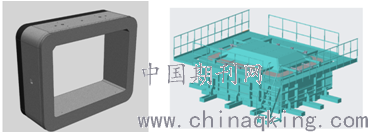

图1预制构件3d模型 图2预制模具3d模型
1.3模具尺寸精度
1）综合管廊模具内R误差±0.75mm。
2）综合管廊模具长度1500mm±1.0mm。
3）综合管廊模具壁厚500mm±2mm、600mm±2mm。
4）综合管廊模具插口尺寸R误差±0.75mm。
5）综合管廊模具钢承口尺寸R误差±1.0mm。
6）综合管廊模具平整度误差±1.0mm。
7）综合管廊模具端面倾斜≤5mm。
8）综合管廊模具对角线误差≤3mm。
2模具制作工艺
2.1制作工艺流程

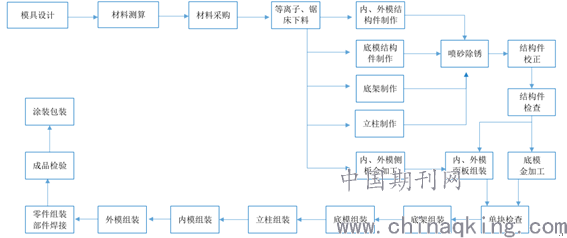

为确保高品质模具，每个工序都必须按照工艺要求严格管理实施，模具制作工艺流程详见下图所示：
.png)
图3制作工艺流程
2.2模具组装说明

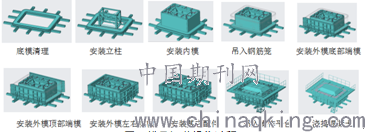

底模清理--安装立安装内边模--安装内角模—安装内模预埋件--吊入钢套环—吊入钢筋笼--安装外模底部端模--安装外模顶部端模--安装外模左右侧模--安装外模预埋件--吊入操作平台。整个操作过程如下图所示：
.png)
图4模具组装操作过程
3小结
综上所述，预制模具的设计与制作要结合业主的使用要求和实际生产条件而进行，才能最大限度生产出高品质的综合管廊。
